7.3 Installation des Getriebemotors

A

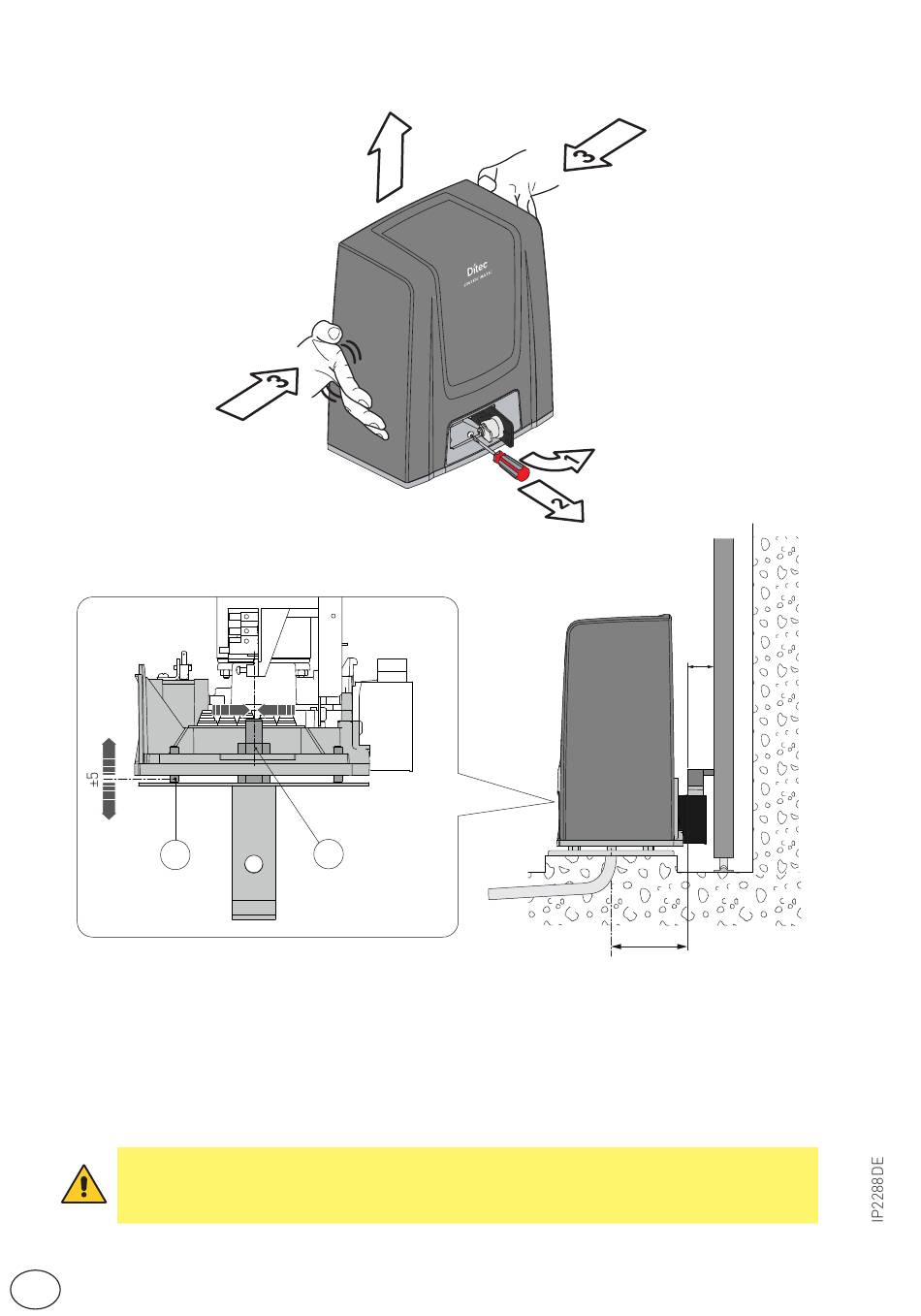

- Den Getriebemotor [1] entriegeln (siehe GEBRAUCHSANWEISUNG). Die vordere Schraube [2]
ausschrauben und das Gehäuse zur Seite drücken und entfernen [3-4].
- Den Getriebemotor auf der Grundplatte positionieren.
- Den Getriebemotor einstellen: horizontal, indem man ihn auf den Ösen der Motorbasis gleiten
lässt und vertikal mit den vier Nivellierungsschrauben [A].
HINWEIS: bei der vertikalen Einstellung den Getriebemotor leicht gegenüber der Grundplatte
angehoben halten, um die Befestigung der Zahnstange und eventuelle zukünftige Einstellungen
zu gestatten.
- Nach Beendigung der Einstellungen den Getriebemotor mit den Schrauben [B] arretieren.
ACHTUNG: Der Getriebemotor muss entsprechend vom Boden angehoben werden, um
Wassereintritt durch eine Überschwemmung zu vermeiden.
Die Schrauben [B] mit einem Anzugsmoment von 20-25 Nm festziehen.
DE
4
-5 +20
B
10
X
100
