7.4.1 Courbes caractéristiques de la
sonde
Température en °C
-20
-15
normalisée NTC-2 en
14,6
11,4
NTC-10 en kΩ
67,7
53,4
15
20
25
30
35
2,9
2,4
2,0
1,7
1,4
14,9
12,1
10,0
8,4
7,0
Les sondes de température à raccorder au gestionnaire de
pompe à chaleur doivent être conformes aux caractéristiques de
sonde présentées à la Fig. 7.1 à la page 7. Seule exception : la
sonde de température extérieure livrée avec la pompe à chaleur
(voir Fig. 7.2 à la page 7).

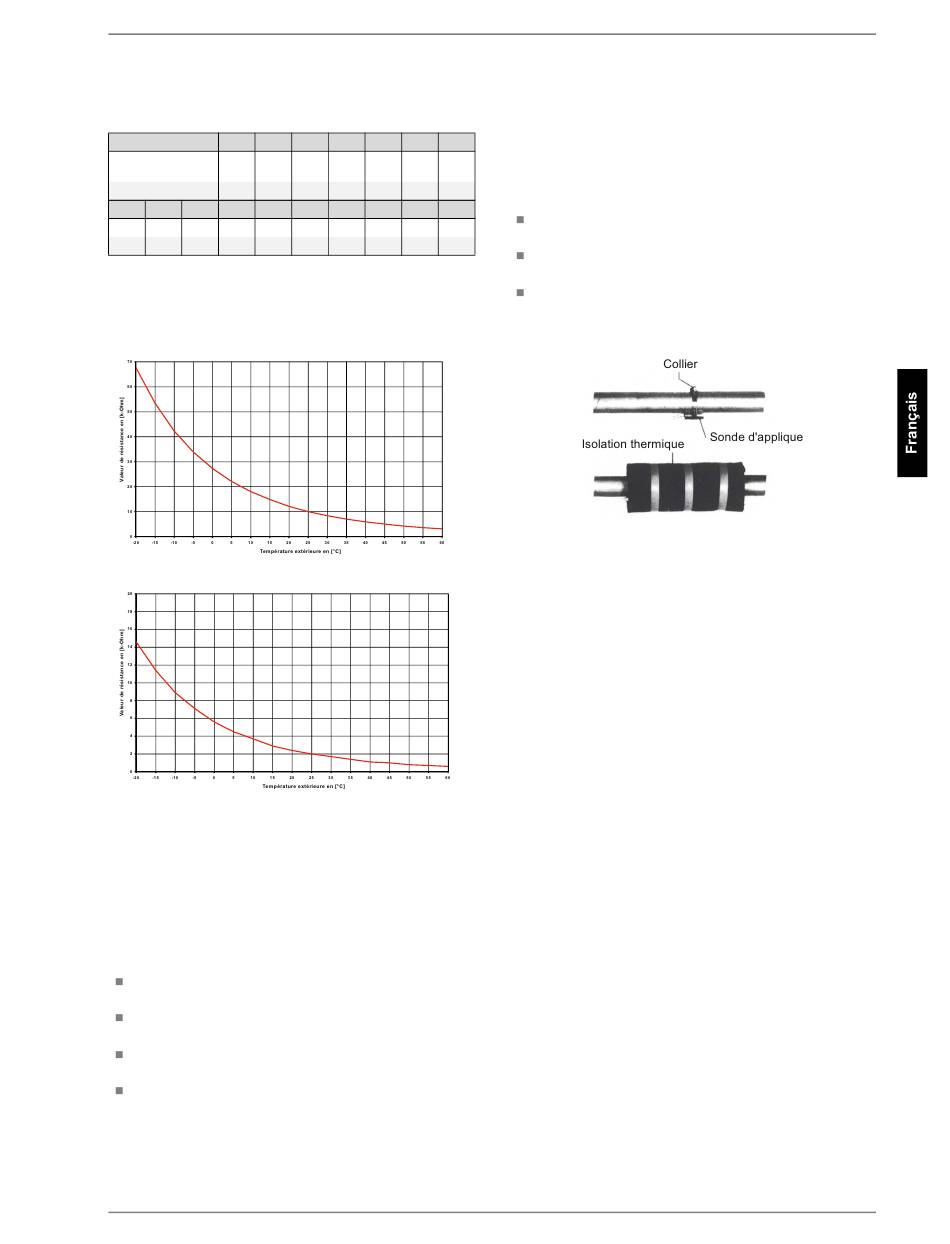

Fig. 7.1:Courbe caractérisitque de la sonde NTC-10
Fig. 7.2:Courbe caractéristique de la sonde NTC-2 normalisée selon
DIN 44574
Sonde de température extérieure
7.4.2 Montage de la sonde de température
extérieure
La sonde de température doit être placée de telle sorte qu'elle
puisse détecter la plupart des influences atmosphériques sans
que les valeurs mesurées ne soient faussées :
sur le mur extérieur d'une pièce d'habitation chauffée, de
préférence sur la face nord ou nord-ouest,
ne pas monter dans un « emplacement protégé » (par ex.
dans la niche d'un mur ou sous le balcon),
ne pas installer à proximité de fenêtres, portes, ouvertures
d'aération, éclairage extérieur ou pompes à chaleur,
ne pas exposer aux rayons directs du soleil, quelle que soit
la saison.
Câble de sonde : longueur max. 40 m ; section de fils min.
0,75 mm² ; diamètre extérieur du câble 4 à 8 mm.
www.dimplex.de
All manuals and user guides at all-guides.com
-10
-5
0
5
10
8,9
7,1
5,6
4,5
3,7
42,3
33,9
27,3
22,1
18,0
40
45
50
55
60
1,1
1,0
0,8
0,7
0,6
5,9
5,0
4,2
3,6
3,1
452232.66.14 · FD 9111
7.4.3 Montage des sondes d'applique
Le montage des sondes d'applique est nécessaire uniquement si
ces sondes sont comprises dans les fournitures de la pompe à
chaleur, mais non montées.
Les sondes d'applique peuvent être montées sur les tuyauteries
ou insérées dans le doigt de gant du distributeur compact.
Montage sur les tuyauteries
Nettoyer les tuyaux de chauffage des restes de peinture, éli-
miner la rouille et les taches d'oxydation
Enduire les surfaces nettoyées de pâte thermoconductrice
(appliquer en fine couche)
La sonde doit être fixée avec un collier pour flexibles (serrer
à fond, des sondes mal fixées engendrent des défauts) puis
isolée
7.4.4 Circuit de distribution d'eau chaude
sanitaire
Le distributeur compact et le distributeur double sans pression
différentielle servent d'interface entre la pompe à chaleur, le sys-
tème de distribution de chauffage, le ballon tampon et éventuel-
lement le ballon d'eau chaude sanitaire. Un système compact est
utilisé à la place de nombreux composants individuels, ce qui
simplifie l'installation. Vous trouverez des informations supplé-
mentaires dans les instructions de montage respectives.
Distributeur compact
La sonde sur circuit de retour peut être laissée dans la pompe à
chaleur ou être insérée dans le doigt de gant. L'espace entre la
sonde et le doigt de gant doit être entièrement comblé avec de la
pâte thermoconductrice.
Distributeur double sans pression différentielle
La sonde sur circuit de retour doit être installée dans le doigt de
gant du distributeur double sans pression différentielle, pour pou-
voir être traversée par le fluide des pompes du circuit de chauf-
fage des circuits générateur et consommateur.
SI 5MER - SI 11MER
FR-7
