Pour mesurer les tensions alternatives "V/AC", procédez comme suit :
- Allumez le DMM et choisissez la plage de mesure "µA" ou "mA". Pour les courants > 4 mA, choisis-
sez la plage "mA" et pour ceux <4 mA la plage "µA".
- Pour commuter dans la plage AC, appuyez sur la touche « MODE »(4). L'écran affiche "AC".
- Enfichez le câble de mesure rouge dans la douille de mesure "E2" (10) et le câble noir dans la douille
COM "E1" (13).
- Connectez en série les deux pointes de la sonde à l'objet à mesurer. La valeur mesurée est affichée.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.

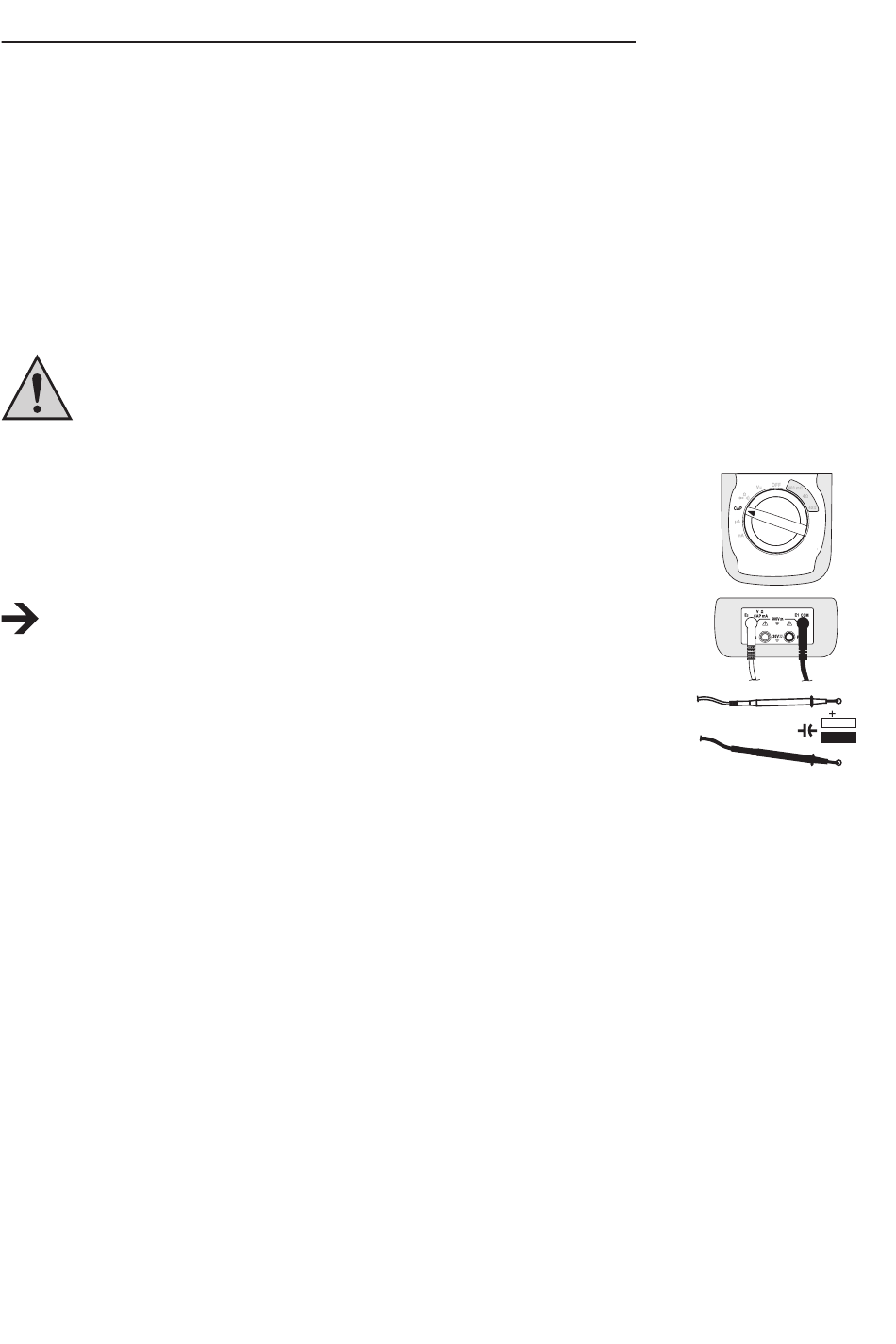

d) Mesure de capacité "CAP"
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à
mesurer et autres objets de mesure sont impérativement hors tension et déchargés.
Respectez impérativement la polarité des condensateurs électrolytiques.
- Allumez le DMM et choisissez la plage de mesure "CAP".
- Enfichez le câble de mesure rouge dans la douille de mesure
"E2" (10) et le câble noir dans la douille COM "E1" (13).
- L'unité "nF" apparaît à l'écran.
Lorsque les câbles de mesure ne sont pas protégés, il peut arriver
qu´une valeur s´affiche à l´écran en raison de la sensibilité de
l´entrée de mesure. Cela ne compromet pas la précision de la
mesure.
- Reliez les deux pointes de mesure (rouge = pôle positif/noir = pôle néga-
tif) à l'objet à mesurer (condensateur). A l'écran, la capacité s'affiche
rapidement. Attendez que la valeur affichée se soit stabilisée. Pour les
résistances > 40 µF, cela peut durer quelques minutes.
- Vous avez dépassé la plage de mesure dès que "OL" (pour Overload =
dépassement) apparaît sur l´écran.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
