En cas de charges utiles dures et rigides (acier) :
Nota

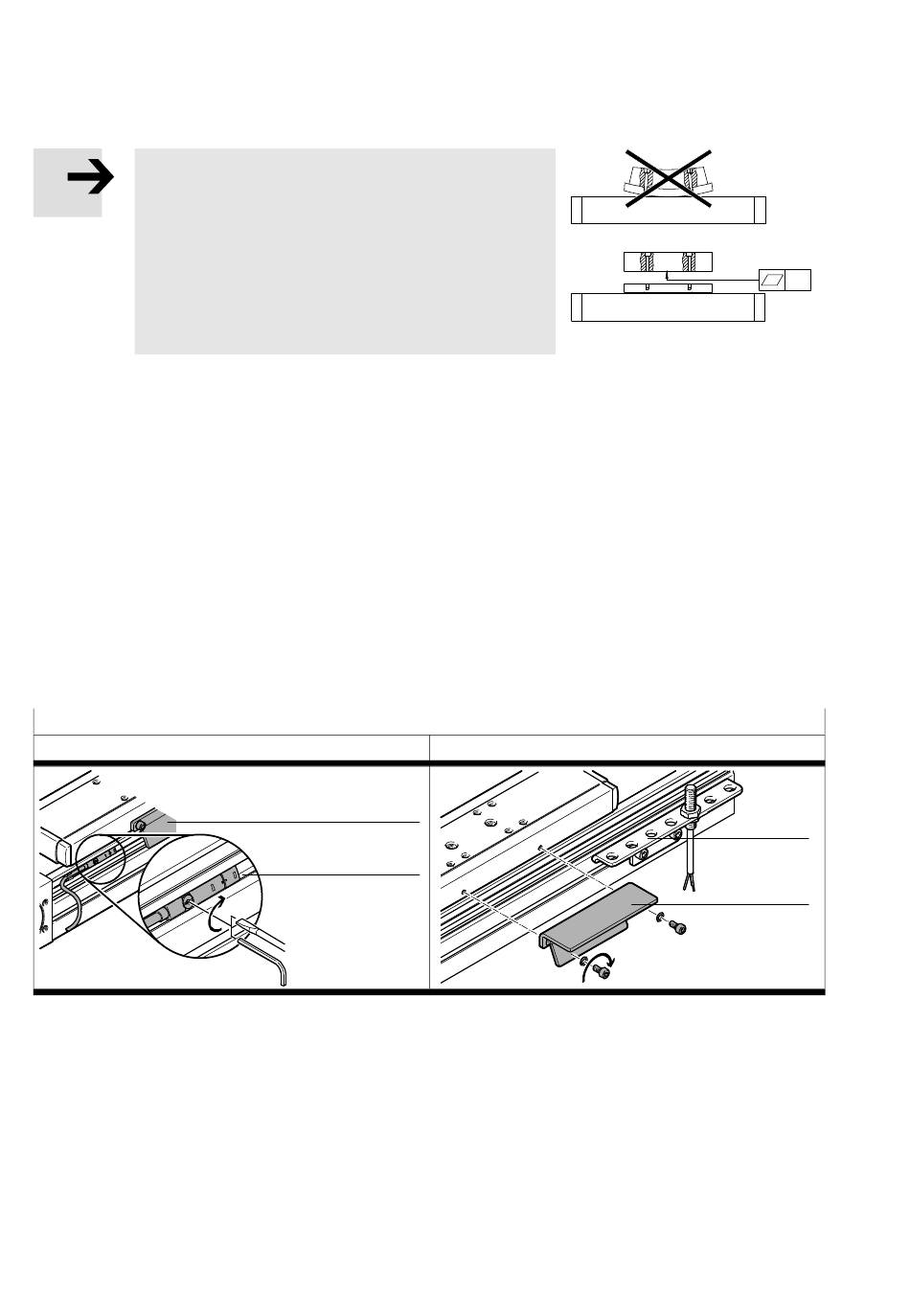

La déformation du chariot en aluminium par une
charge utile courbée réduit la durée de vie du gui­
dage.
• Utiliser une charge utile avec une surface de
montage plane. Planéité t = 0,01 mm.
5.1.3

Montage d'accessoires externes

Pour protéger les fins de course contre tout dépassement incontrôlé :
• Contrôler la nécessité des capteurs de proximité (capteurs de fin de course matériels).
Lors de l'utilisation de capteurs de proximité comme capteurs de fin de course :
• Utiliser de préférence des capteurs de proximité avec contact à ouverture.
Ils empêchent tout dépassement de fin course en cas de rupture d'un câble du capteur de proximité.
Lors de l'utilisation de capteurs de proximité comme capteurs de référence :
• Utiliser des capteurs de proximité correspondant à l'entrée de la commande utilisée.
• Utiliser des capteurs de proximité avec languette de commutation aJ (è Instructions de montage
de l'accessoire).
Fixation
dans les rainures 9 (è Fig. 1)
Tab. 3
• Éviter toute influence extérieure imputable à des pièces magnétiques ou ferritiques proches des
capteurs de proximité (distance minimale 10 mm par rapport aux écrous pour rainures).
• Éviter tout encrassement ; pour ce faire, utiliser des cache-rainures dans toutes les rainures inutili­
sées.
