ELFA-RF

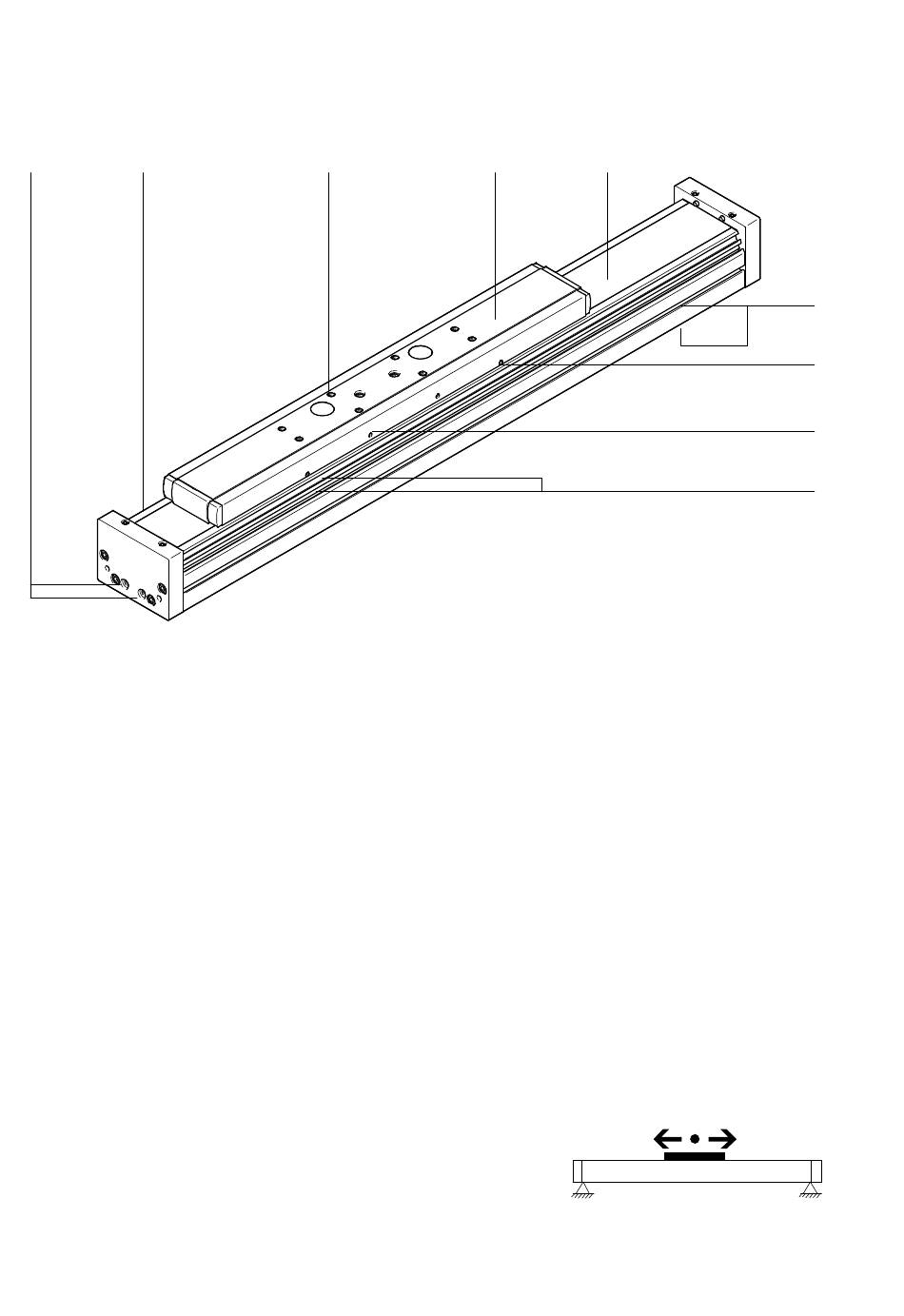

1 Bedienteile und Anschlüsse
1 2
1
Gewinde und Zentrierungen für Fußbefesti­
gung
2
Profilgehäuse mit Rollenführung
3
Gewinde und Zentrierungen für Nutzlast
4
Schlitten
Fig. 1
2

Funktion und Anwendung

Der Schlitten der Führungsachse ELFA-RF-... stützt eine Last beweglich ab. Aufgrund der Kopplung mit
einer Antriebsachse (z. B. ELGA-TB-RF-...) bewegt sich der Schlitten 4 vor und zurück. Der Schlitten ist
rollengeführt. Ein verlängerter Schlitten auf der Führung erlaubt eine Belastung mit höheren
Momenten.
Die Referenzposition des Schlittens wie folgt abfragen (è Kapitel 9 Zubehör):
– Schaltfahne und Näherungsschalter in den Nuten 9
– Schaltfahne und Näherungsschalter im Sensorhalter.
Bestimmungsgemäß dient die Führungsachse ELFA zum Grundauf­
bau von Ausleger- oder Portalsystemen aus einer Antriebsachse
und einer antriebslosen Führungsachse. Die Führungsachse ist
zugelassen für die Betriebsart Schlittenbetrieb.
4
3 4
5
Bandabdeckung
6
Nuten für Befestigung und Zubehör
7
Nachschmieröffnung
8
Gewinde für optionale Schaltfahne
9
Nuten für Näherungsschalter
5
Fig. 2 Schlittenbetrieb
Festo – ELFA-RF – 1412NH Deutsch
6
7
8
9
