Installation
Connecteur femelle dans
le boîtier du collecteur
Câblage de l'alimentation du panneau à la PTS Red Jacket
AVERTISSEMENT
1. Connectez les raccords approuvés pour conduit électrique à l'entrée du câblage d'alimentation à la base du
boîtier pour fournisseurs du collecteur 3/4"-14 NPT (engagement de 5 filets au minimum) (voir l'exemple de
découpe de la Figure 14 pour le câblage d'alimentation triphasée).
Pour les installations nécessitant une certification ATEX, l'utilisateur doit utiliser un
AVERTISSEMENT
boîtier d'arrêt ou un presse-étoupe certifié ATEX Ex d IIA.
Utilisez un dispositif d'entrée antidéflagrant ou un presse-étoupe adapté certifié AUS
EX, ANZEx ou IECEx lorsque l'équipement est installé conformément à la certification
ANZEx pour la connexion des conducteurs du circuit externe aux conducteurs du
moteur utilisés pour fermer la connexion du conduit 3/4" -14 NPT.
2. Desserrez les deux vis dans le manchon de compression juste assez pour pouvoir retirer le manchon de
son emplacement en bas du boîtier pour fournisseurs du collecteur (voir la Figure 14). Continuez à lever
le manchon jusqu'à ce qu'il soit accessible. Notez que la plaque supérieure de l'assemblage du manchon
(face au collecteur) a un diamètre supérieure à celui de la plaque inférieure, et qu'il y a deux orifices ouverts
et trois orifices avec des inserts en plastique. Les inserts en plastique assurent l'étanchéité du manchon et
doivent rester dans tout trou inutilisé. Par exemple, en apportant trois fils depuis le panneau d'alimentation,
Connecteur mâle dans
le boîtier de la garniture
d'étanchéité

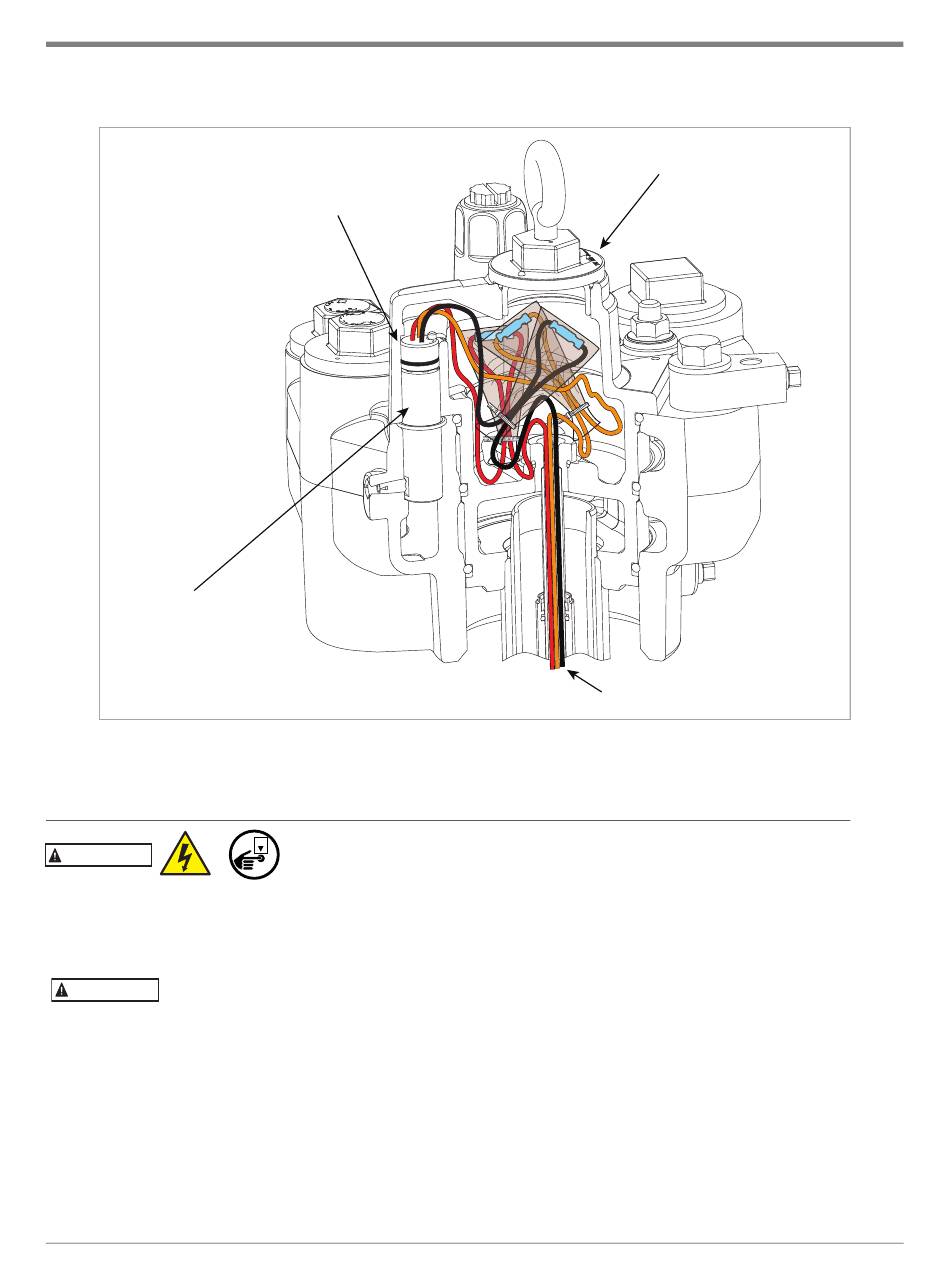

Figure 13. Raccordement de l'UMP au câblage de la garniture d'étanchéité
OFF
Débranchez l'alimentation, empêchez son rebranchement et signalez
au niveau du panneau qu'elle ne doit pas être rebranchée avant
l'entretien de la pompe.
Câblage de l'alimentation du panneau à la PTS Red Jacket
Fils torsadés de l'UMP
20
Retirer le couvercle pour
accéder au compartiment
de câblage de la garniture
d'étanchéité
