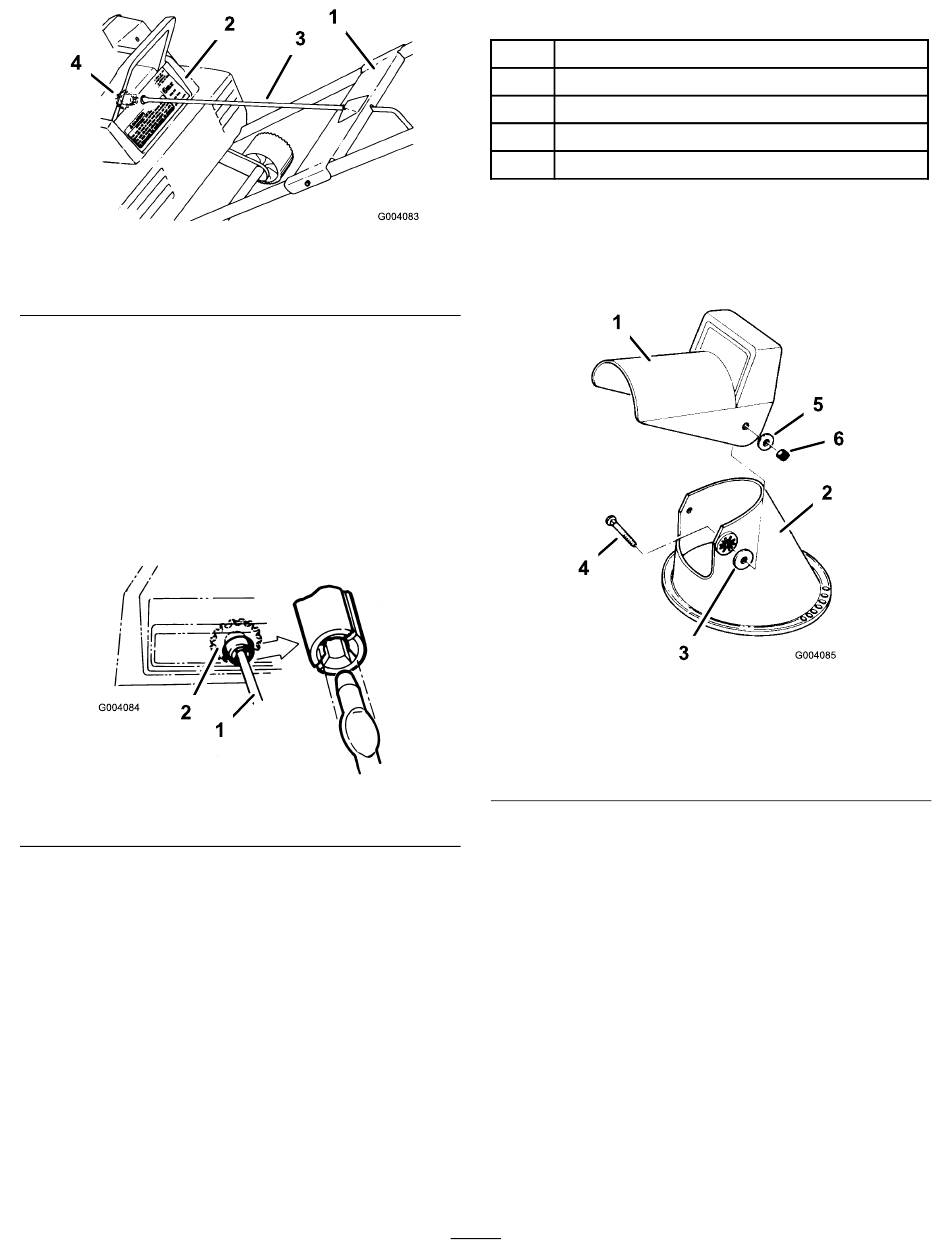

Toro Power Curve 1800 Manuel De L'utilisateur page 6

1. Plaque de montage
2. Carénage
7. Alignez les trous de la plaque de montage et les trous
des tubes supérieur et inférieur.
8. Insérez l'extrémité de la manivelle de l'éjecteur dans
le trou du carénage.
9. Tournez lentement la manivelle jusqu'à ce que
l'extrémité plate s'engage dans le pignon, puis
poussez fermement la manivelle dans le pignon
jusqu'à ce qu'elle s'enclenche en position (Figure 4
et Figure 5).
1. Manivelle de l'éjecteur
10. Assemblez les tubes supérieur et inférieur, ainsi
que la plaque de montage avec 2 vis à métaux et 2
contre-écrous.
Remarque: La tête des vis doit être à l'extérieur de
la plaque de montage. Veillez à ne pas endommager
le câblage intérieur lors de la mise en place des vis. Si
le câblage bouche le trou, écartez-le délicatement à
l'aide d'un poinçon de 1/8 pouce.
Figure 4
3. Manivelle de l'éjecteur
4. Pignon
Figure 5
2. Pignon de manivelle
2. Montage de l'éjecteur
1 Déflecteur d'éjecteur
2 Rondelle en caoutchouc
2 Vis de carrossier
2 Rondelle métallique
2 Contre-écrou
Procédure
1. Placez le déflecteur sur l'éjecteur en prenant soin de
bien aligner les trous de montage (Figure 6).
1. Déflecteur d'éjecteur
2. Éjecteur
3. Rondelle en caoutchouc
(2)
2. Insérez une rondelle en caoutchouc entre le
déflecteur et l'éjecteur de chaque côté, en gardant les
trous bien alignés (Figure 6).
3. Fixez le déflecteur à l'éjecteur avec 2 vis de carrossier,
2 rondelles métalliques et 2 contre-écrous.
Remarque: Les épaulements droits des vis de
carrossier doivent se trouver dans l'alignement de
la partie droite de l'éjecteur. Placez les rondelles
métalliques à l'extérieur du déflecteur, comme
illustré à la Figure 6. Ne serrez pas les boulons
excessivement.
6
Figure 6
4. Vis de carrossier (2)
5. Rondelle en métal (2)
6. Contre-écrou (2)
