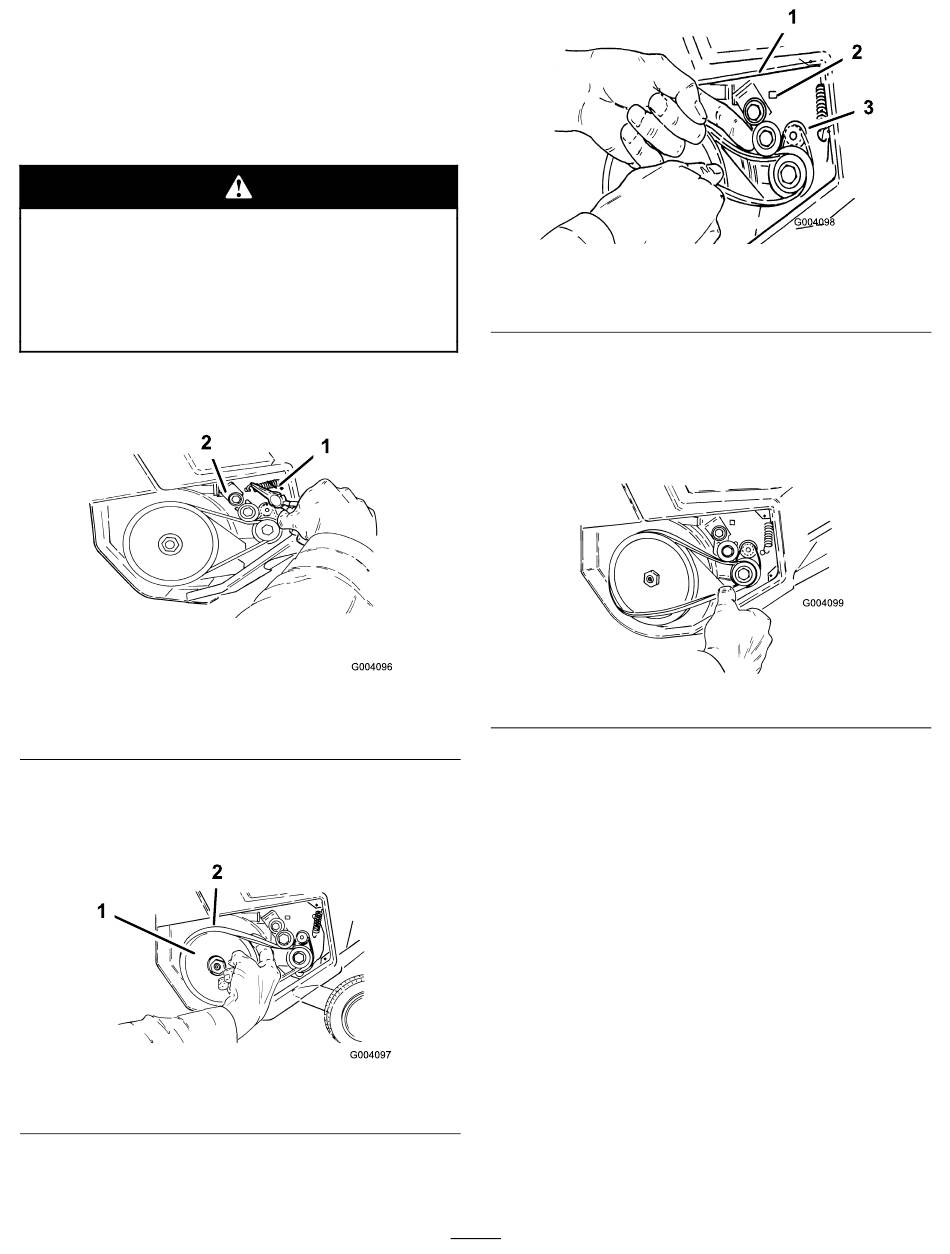

Remplacement de la grande
courroie
1. Retirez les 3 vis de fixation du capot gauche au
châssis de la déneigeuse (Figure 15).
2. Déposez le capot et le patin.
Le ressort du bras de la poulie de tension risque
de sauter dans votre direction et de vous blesser
lorsque vous le déposez.
Portez des lunettes de sécurité pour travailler
avec le ressort du bras de la poulie de tension.
3. Décrochez le ressort du bras de la poulie de tension
(Figure 18).
1. Ressort de la poulie de
tension
4. Tournez le rotor de la main gauche et déposez la
courroie de la grande poulie avec la main droite
(Figure 19).
1. Grande poulie
5. Installez la courroie neuve sur la petite poulie
(Figure 20).
Figure 18
2. Bras de poulie de tension
Figure 19
2. Courroie
1. Bras de poulie de tension
2. Poulie de tension
6. Soulevez le bras de la poulie de tension et glissez la
courroie sous la poulie de tension (Figure 20).
7. Tournez le rotor de la main gauche et placez la
courroie sur la grande poulie avec la main droite
(Figure 21).
8. Accrochez le ressort du bras de la poulie de tension
(Figure 18) en veillant à ce que la poulie de tension
repose sur la courroie.
9. Reposez le capot gauche et le patin et fixez-les avec
les 3 vis.
11
Figure 20
3. Petite poulie
Figure 21
