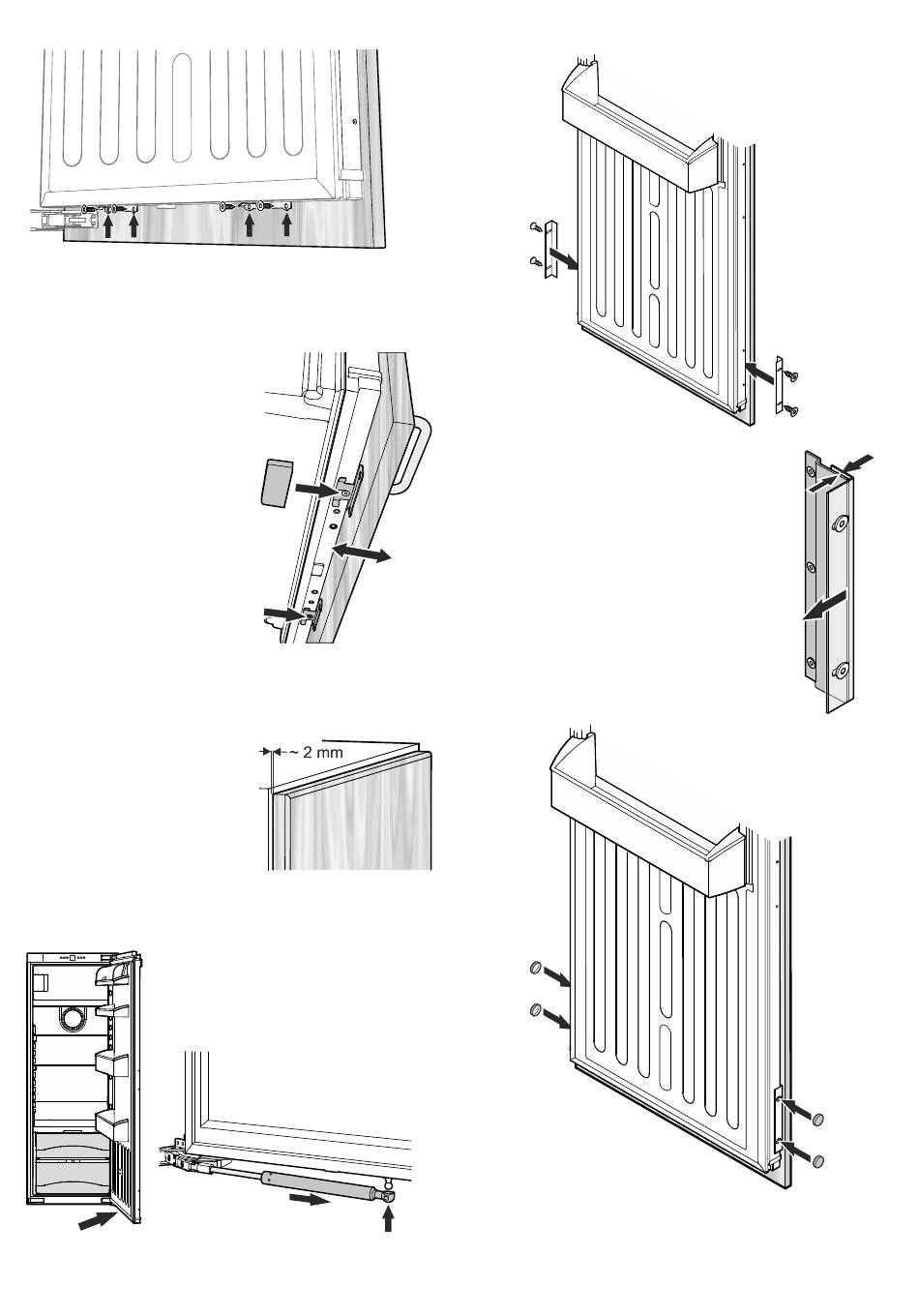

Die Tür unten mit dem Türpaneel verschrauben (Schrauben 4 x 15).
24.
Schrauben der Verbindungswinkel
an der Unterseite der Tür lösen.
Paneel in der Tiefe ausrichten.
Schrauben festziehen.
Abdeckung auf den äußeren Ver-
bindungswinkel aufsetzen.
Hinweis
Am inneren Verbindungswinkel
keine Abdeckung aufsetzen. In
diesem Bereich befindet sich der
Schließdämpfer.
Wichtiger Hinweis
Außenliegende Türpaneele so jus-
tieren, dass ein Spalt von ca. 2 mm
zwischen Türpaneel und Möbelkor-
pus bleibt.
Dadurch wird ein einwandfreies
Schließen der Türdichtung ge-
währleistet.
25.
Schließdämpfer auseinanderziehen, auf
den Kugelbolzen drücken und einrasten.
20
26.
Verbindungswinkel hinter
die Halteplatte einsetzen und
mit je zwei Schrauben 3,5 x 11 an-
schrauben.
Wichtiger Hinweis
Den Verbindungswinkel nach links verschieben,
dann Schrauben festziehen.
24.
Der Verbindungswinkel muss Kontakt zur Halte-
platte haben.
25.
26.
27.
27.
Abdeckkappen aufsetzen.
26.
27.
