Suppression de défauts
#
"
78
9.6.2 Remplacement du fusible d'appareil
Danger !
Risque d'électrocution ! 
Composants accessibles, sous tension. Veuillez vous assurer que l'alimentation est coupée avant de
déposer le couvercle du compartiment de l'électronique.
Le fusible d'appareil se trouve sur la platine d'électronique (å 46). Remplacer le fusible comme
suit :
1. Débrancher l'alimentation.
2. Dévisser le couvercle du compartiment de l'électronique du boîtier du transmetteur.
3. Appuyer sur les touches de verrouillage latérales et rabattre le couvercle du compartiment de
raccordement.
4. Retirer le connecteur pour l'énergie auxiliaire (a).
5. Remplacer le fusible de l'appareil (b).
Utiliser exclusivement les types de fusible suivants :
– Energie auxiliaire 11...40 V DC / 20...28 V AC  1,6 A fusion lente / 250 V TR5
– Energie auxiliaire 85...250 V DC  1 A fusion lente / 250 V TR5
6. Le montage se fait dans l'ordre inverse.
Attention !
N'utiliser que des pièces d'origine d'Endress+Hauser

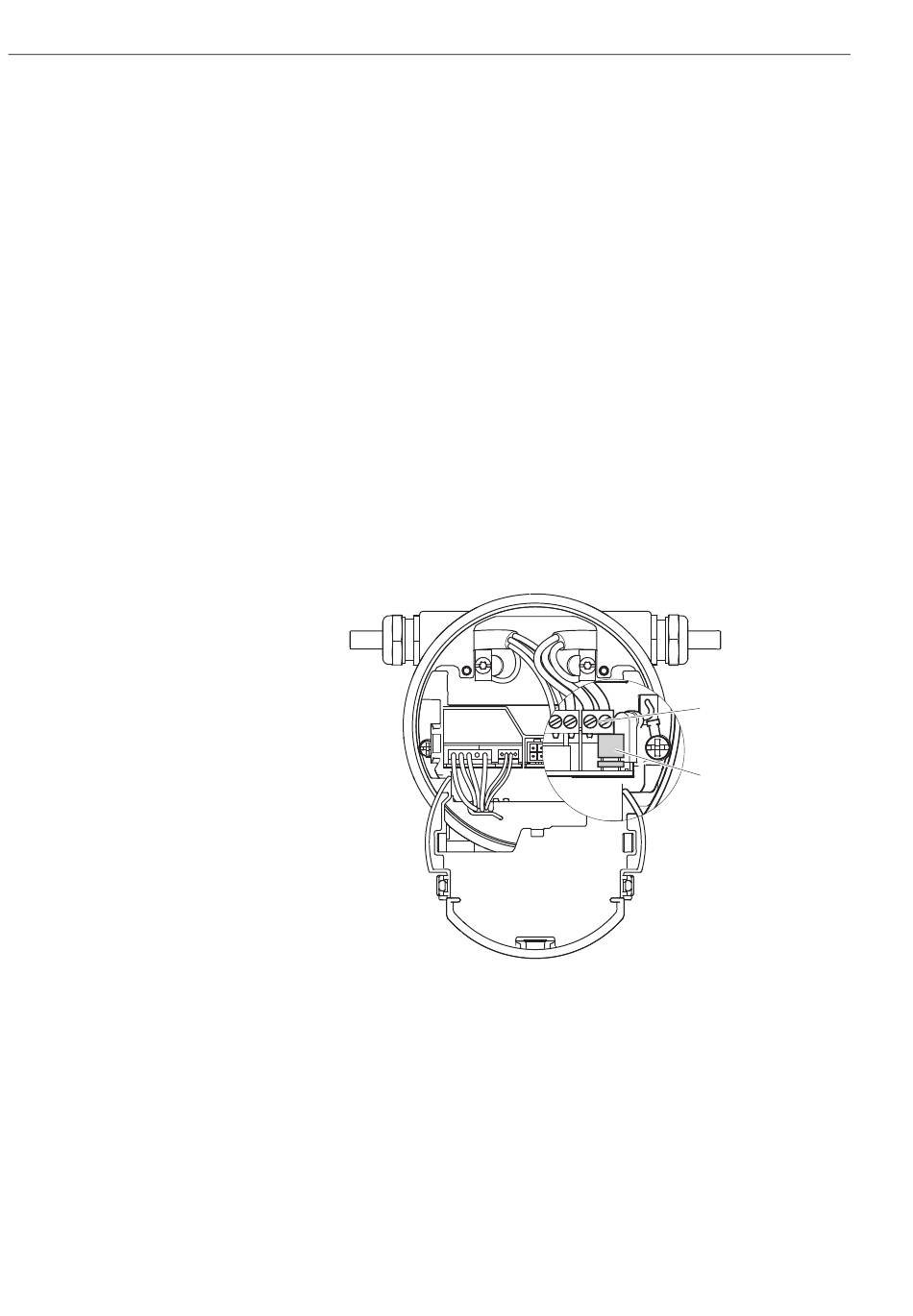

Fig. 46: Remplacement du fusible d'appareil sur la platine d'électronique
a Connecteur pour énergie auxiliaire
b Fusible d'appareil
Promag 10
a
b
A0005389
