Montage
!
"
26
3.3.3 Montage capteur Promag W
Remarque !
Les vis, écrous, joints etc ne sont pas compris dans la livraison et doivent être fournis par l'utilisateur.
Le capteur est monté entre les brides de la conduite :
• Tenir absolument compte des couples de serrage des vis nécessaires ä 26.
• Lors de l'utilisation de disques de masse il convient de tenir compte des instructions de montage.

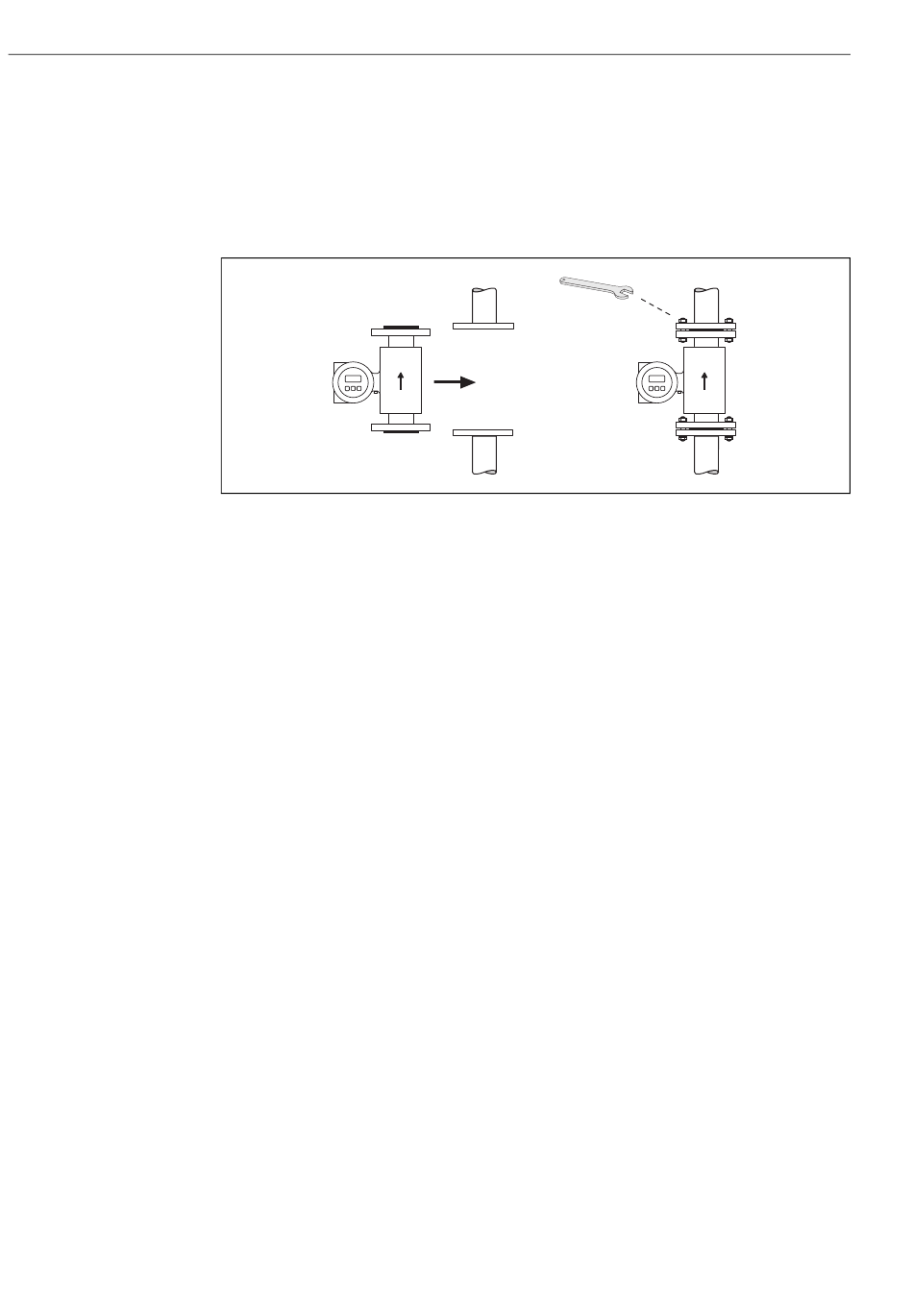

Fig. 19: Montage capteur Promag W
Joints
Lors du montage des joints tenir compte des points suivants :
• Revêtement ébonite  il faut toujours des joints supplémentaires !
• Revêtement polyuréthane  en principe aucun joint n'est nécessaire.
• Utiliser seulement des joints selon EN 1514-1 pour les brides DIN.
• Les joints mis en place ne doivent pas entrer dans la section de la conduite.
Attention !
Risque de court-circuit !
Ne pas utiliser de masse d'étanchéité conductrice comme le graphite ! Une couche conductrice peut
se former sur la paroi interne du tube de mesure et court-circuiter le signal de mesure.
Câble de terre
• Si nécessaire il est possible de commander pour la compensation de potentiel des câbles de terre
spéciaux comme accessoires (ä 67).
• Des informations détaillées sur le thème de la compensation de potentiel et sur le montage de
câbles de terre figurent à la ä 47.
Couples de serrage de vis (Promag W)
Tenir compte des points suivants :
• Les couples de serrage indiqués ne sont valables que pour des filets graissés.
• Les vis sont à serrer régulièrement en croix.
• Les vis trop serrées déforment la surface d'étanchéité ou endommagent le joint.
• Les couples de serrage indiqués sont valables pour des conduites non soumises à des forces de
traction.
Promag 10
a0004296
