Câblage
"
44
4.1.2 Spécifications de câble
Câble de signal
• Câble PVC 3 x 0,38 mm² avec blindage de cuivre tressé commun (  7 mm) et conducteurs
blindés individuellement
• Pour la détection présence produit (DPP) : câble PVC 4 x 0,38 mm² avec blindage de cuivre tressé
commun (  7 mm) et conducteurs blindés individuellement
• Résistance de ligne :  50 km
• Capacité fil/blindage :  420 pF/m
• Température de service permanente : –20...+80 °C
• Section de ligne : max. 2,5 mm²
Câble de bobine
• Câble PVC 2 x 0,75 mm² avec blindage cuivre tressé commun (Ø  7 mm)
• Résistance de ligne :  37 km
• Capacité fil/fil, blindage mis à la terre :  120 pF/m
• Température de service permanente : –20...+80 °C
• Section de ligne : max. 2,5 mm²
• Tension d'épreuve pour l'isolation de câble : 1433 V AC r.m.s. 50/60 Hz ou 2026 V DC

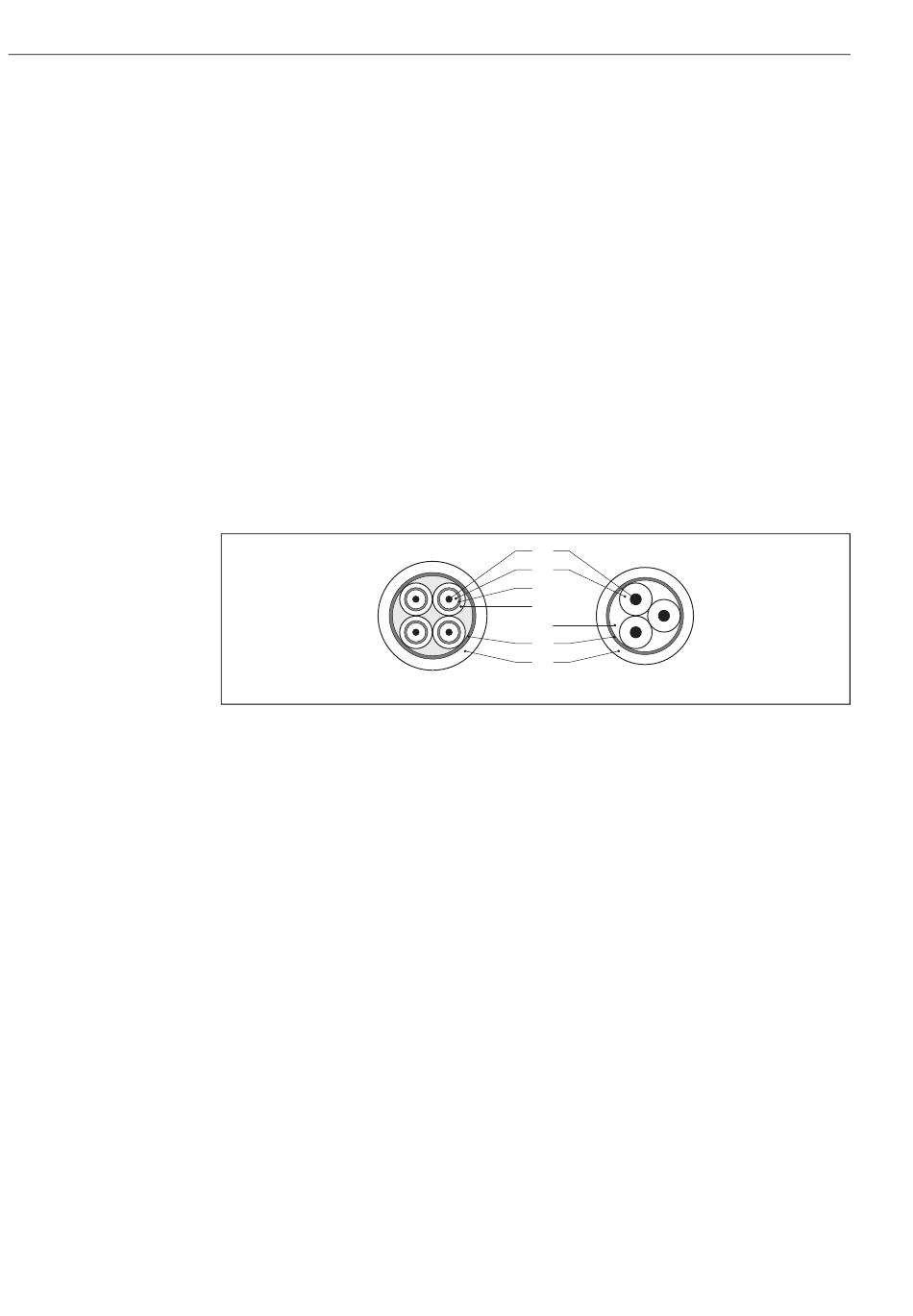

Fig. 28: Section de câble
a Câble de signal
b Câble de bobine
1 Fil
2 Isolation de fil
3 Blindage de fil
4 Gaine de fil
5 Renfort de fil
6 Blindage de câble
7 Gaine extérieure
Utilisation en environnement fortement parasité :
L'ensemble de mesure satisfait aux exigences générales de sécurité selon EN 61010 et aux
exigences CEM selon CEI/EN 61326.
Attention !
La mise à la terre se fait par le biais des bornes de terre prévues à cet effet à l'intérieur du boitier de
raccordement. Veiller à ce que les portions de blindage de câble dénudées et torsadées jusqu'à la
borne de terre soient le plus courtes possibles.
1
2
3
4
5
6
7
a
Promag 10
b
Endress+Hauser
A0003194
