Toro Groundsmaster 3500-D Manuel De L'utilisateur page 42

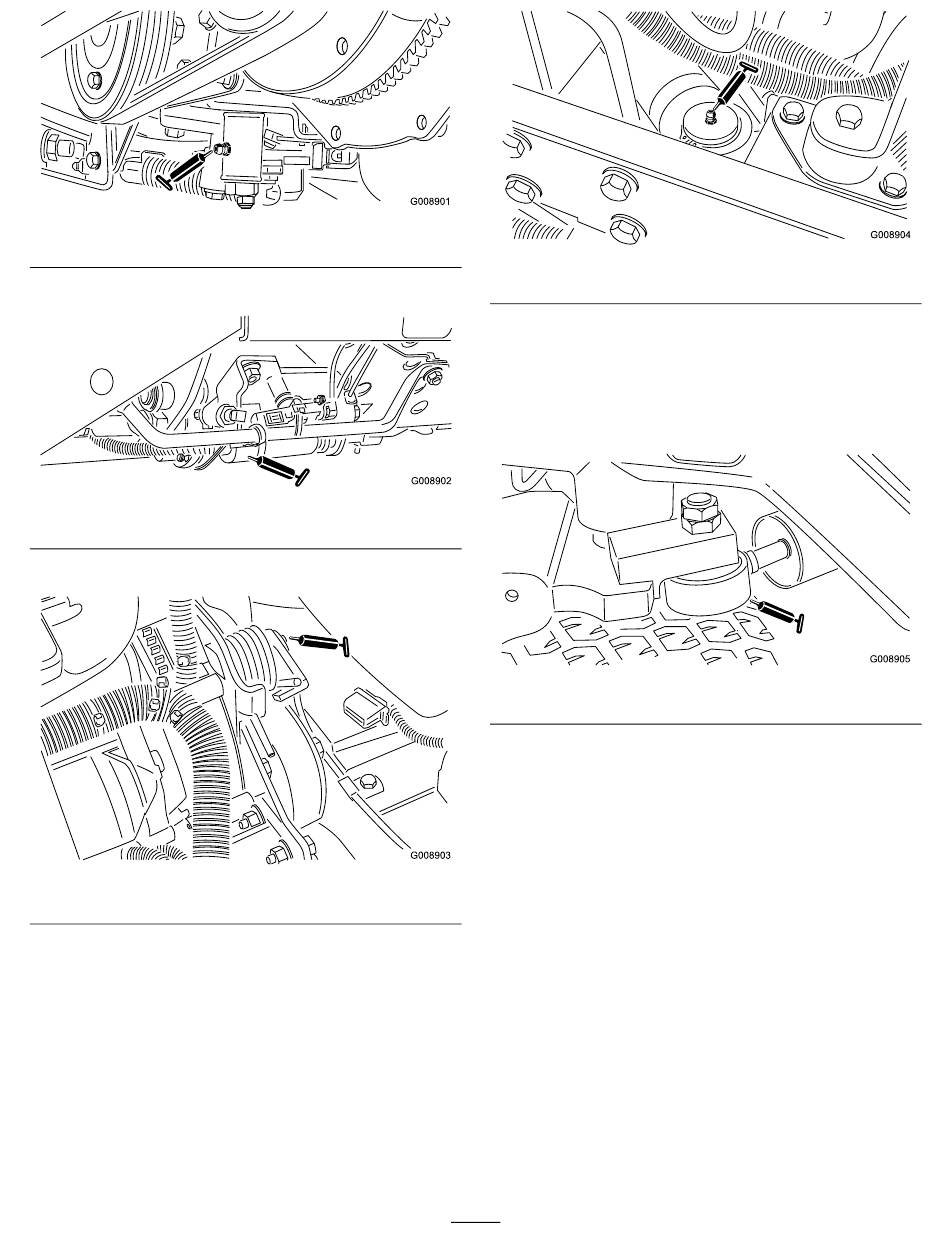

Figure 39
•
Sélecteur de tonte/transport
Figure 40
•
Pivot de tension de courroie
Figure 41
•
Vérin de direction (Figure
g008901
(Figure 40)
g008902
(Figure 41)
g008903
42).
Remarque:
Si vous le souhaitez, vous pouvez
monter un graisseur supplémentaire à l'autre
extrémité du vérin de direction. Déposez la roue,
montez le graisseur, lubrifiez le graisseur, retirez
le graisseur et mettez le bouchon en place
43).
•
2 (par plateau de coupe) roulements d'axe de pivot
de plateau de coupe
Remarque:
Vous pouvez utiliser n'importe lequel
des graisseurs, selon le plus accessible. Injectez
la graisse dans le graisseur jusqu'à ce qu'elle
commence à ressortir au bas du logement de l'axe
(sous le plateau de coupe).
42
Figure 42
Figure 43
(Figure 44)
g008904
(Figure
g008905
