5
Ventilation directe verticale
Ventilation concentrique verticale optionnelle, modèles 400-500
Description et utilisation
Lochinvar propose un kit de terminaison concentrique. Les
conduits d'apport d'air et d'évacuation doivent tous deux être
raccordés au kit de terminaison. Les terminaisons doivent
être installées à l'extérieur du bâtiment comme illustré à la
FIG. 5-4.
L'installateur doit fournir certains raccords et sections de
tuyau pour compléter l'installation.
Les matériaux admissibles pour le conduit d'évacuation et les
raccords sont spécifiés au Tableau 3G.

Installation de terminaison verticale

1. Voir Section 5, Ventilation directe verticale - Sélection de
l'emplacement (s'il y a lieu).

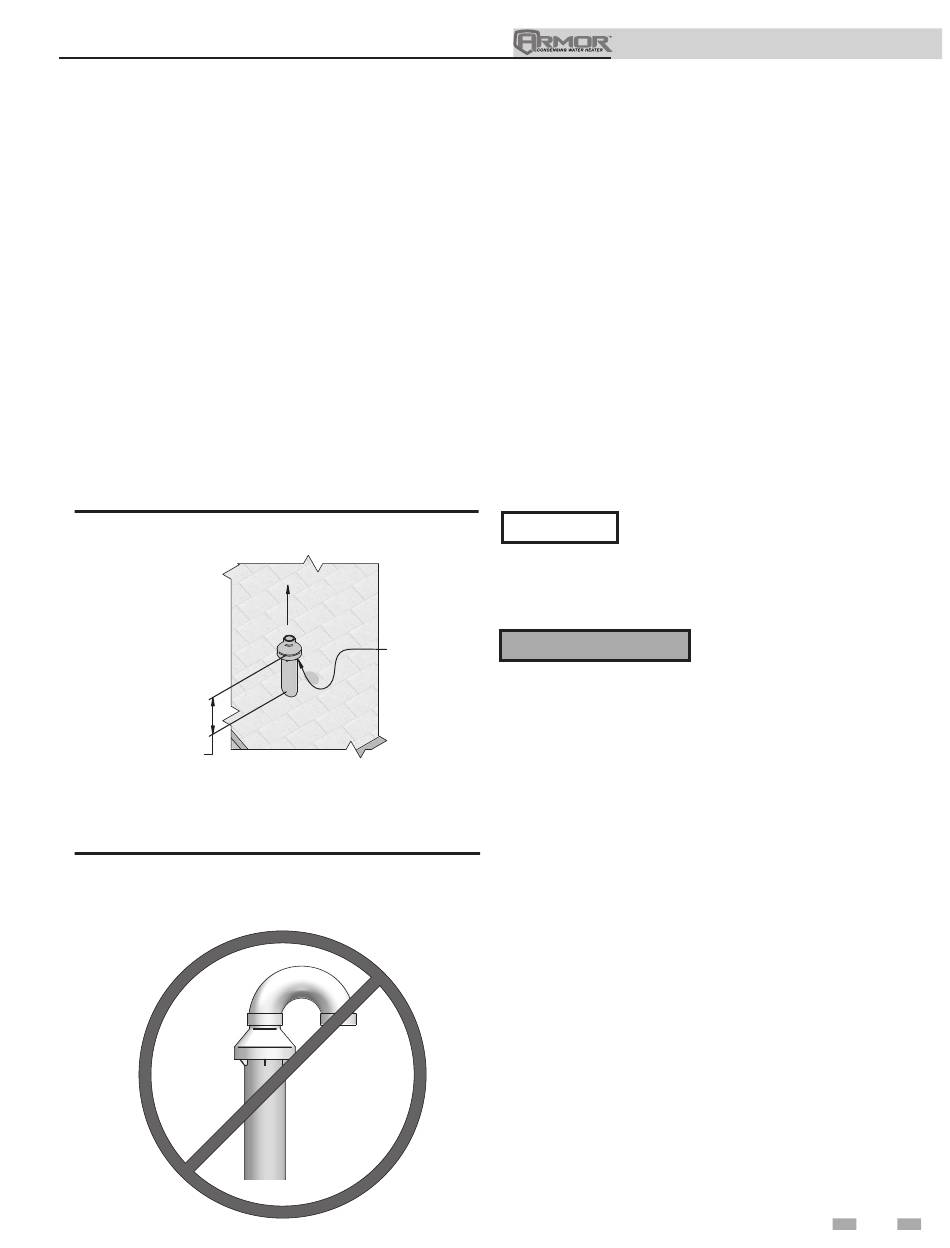

Figure 5-4 Terminaison concentrique verticale
ÉVACUATION
12" MIN. (18" AU CANADA)
AU-DESSUS DU NIVEAU DE
NEIGE PRÉVU. 24" MAX.
AU-DESSUS DU TOIT.
Figure 5-5 Ne jamais ajouter un raccord en "U" au
chapeau de pluie
2. Percez un orifice de 7 po (178 mm) de diamètre dans le mur
pour installer l'ensemble de terminaison #100140484.
3. Assemblez partiellement le kit de terminaison concentrique.
Nettoyez et collez les composantes selon les procédures du
présent manuel.
a. Collez le raccord concentrique en Y au plus
grand conduit (voir FIG. 4-8 et 4-9).
b. Collez le chapeau de pluie au conduit de plus petit
diamètre (FIG. 4-8).
c. La
comporter un raccord en "U".
causer la recirculation des gaz de combustion
(voir FIG. 5-5).
AVIS
fixer l'un à l'autre à l'aide de deux vis en acier inoxydable (non
fournies), pour permettre le désassemblage lors d'un nettoyage
(FIG. 4-12).
AVERTISSEMENT
⚠
AIR COMBURANT
dans le chapeau et dans le conduit d'évacuation, en fonction du
diamètre de la vis. L'enfoncement de la vis sans avant-trou peut
faire fendre les composantes en PVC et causer l'échappement
des gaz de combustion. Le non-respect de cet avertissement
peut entraîner de graves blessures ou la mort.
Manuel d'installation et d'utilisation
terminaison d'évacuation
Au lieu de coller le chapeau de pluie au
plus petit conduit, il est possible de les
Lors d'un assemblage à l'aide
d'une vis, percez un avant-trou
ne doit jamais
Cela pourrait
34
