PREVALENZA UTILE POMPA DI
CIRCOLAZIONE
EXTERNE STATISCHE PRESSUNG
DER UMLAUFPUMPE
CALCOLO PREVALENZA UTILE POMPA
DI CIRCOLAZIONE
ESEMPIO:
Si supponga di voler ricavare la prevalenza utile della pompa su un
gruppo frigorifero CHAXT/CLK 51 alle condizioni nominali (acqua
in/out 12/7 °C, aria esterna 46 °C):
Resa frigorifera: 10,1 kW (2,9 TON);
Portata acqua: (10,1x860/5/3600)=0,48 l/s (7,6 gpm);
Prevalenza utile pompa: 154 kPa (51,3 ft WG).
BERECHNUNG DER EXTERNEN STATISCHEN
PRESSUNG DER UMLAUFPUMPE
BEISPIEL:
Man nimmt an, man will die externe statische Pressung der Pumpe
in einen Kaltwassersatz CHAXT/CLK 51 unter den Nennbedingungen
(Wasserein/austritt 12/7 °C, Umgebungstemperatur 46 °C) berechnen:
Kälteleistung: 10,1 kW (2,9 TON);
Wasserdurchfluß: (10,1x860/5/3600)=0,48 l/s (7,6 gpm);
Externe statische Pressung der Pumpe: 154 kPa (51,3 ft WG).
10
ft WG kPa
100
300
66,6
200
33,3
100
0
0
0
0

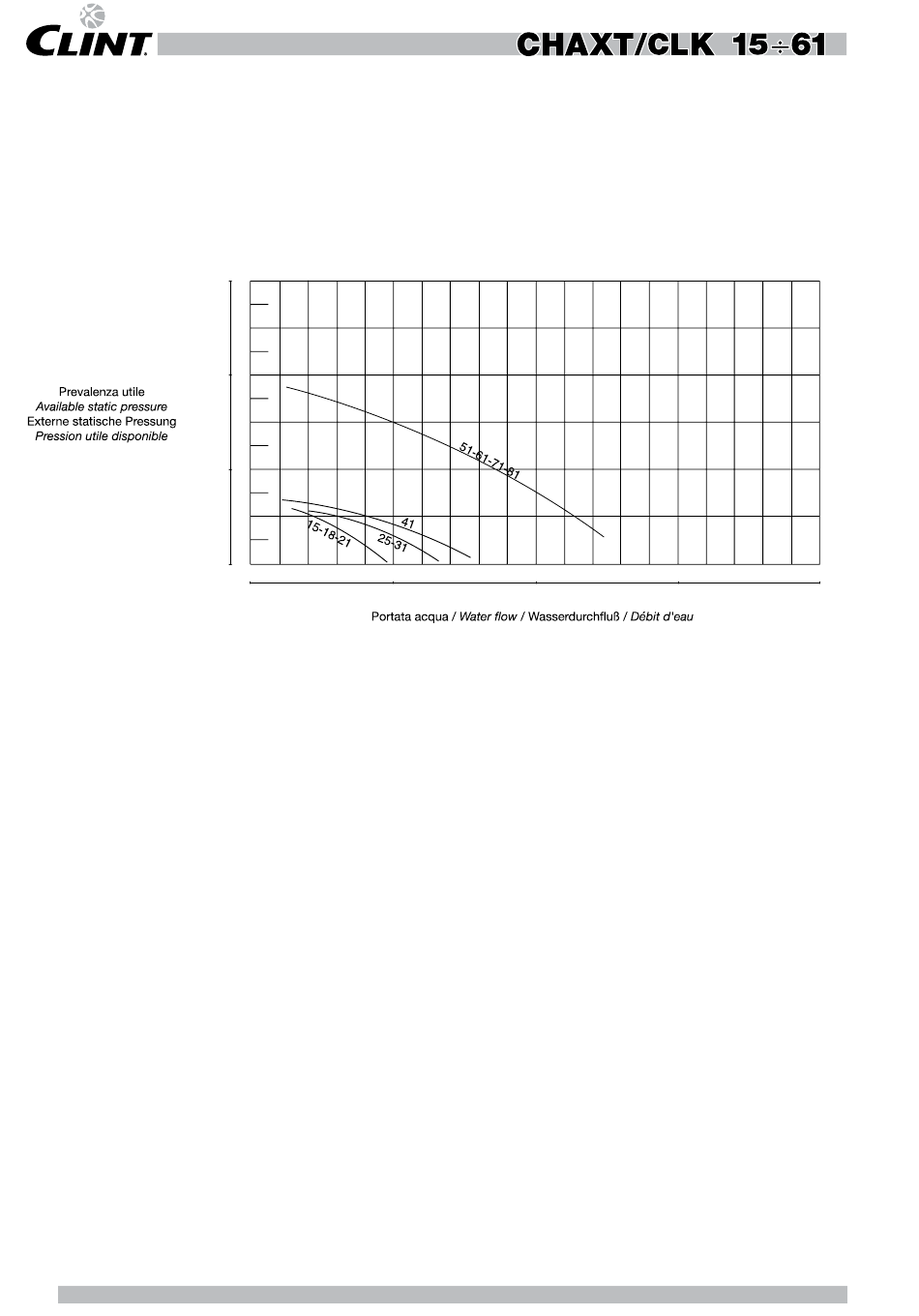

CIRCULATION PUMP
AVAILABLE STATIC PRESSURE
PRESSION UTILE DE LA POMPE
DE CIRCULATION
0,5
1
7,9
15,8
CIRCULATION PUMP AVAILABLE HEAD
PRESSURE CALCULATION
EXAMPLE:
The available pump head pressure can be obtained as follows,
considering a CHAXT/CLK 51 at the nominal conditions (water in/
out 12/7 °C, ambient temperature 46 °C):
Cooling capacity: 10,1 kW (2,9 TON);
Water flow: (10,1x860/5/3600)=0,48 l/s (7,6 gpm);
Pump available static pressure: 154 kPa (51,3 ft WG).
CALCUL DE LA PRESSION DISPONIBLE DE LA
POMPE DE CIRCULATION
EXEMPLE:
On suppose vouloir déterminer la pression disponible de la pompe à
eau sur unité CHAXT/CLK 51 aux conditions nominales (eau entrèe/
sortie 12/7 °C, air extérieur 46 °C):
Puissance frigorifique: 10,1 kW (2,9 TON);
Débit d'eau : (10,1x860/5/3600)=0,48 l/s (7,6 gpm);
Pression utile pompe: 154 kPa (51,3 ft WG).
I/s
1,50
2
23,7
31,6
gpm
