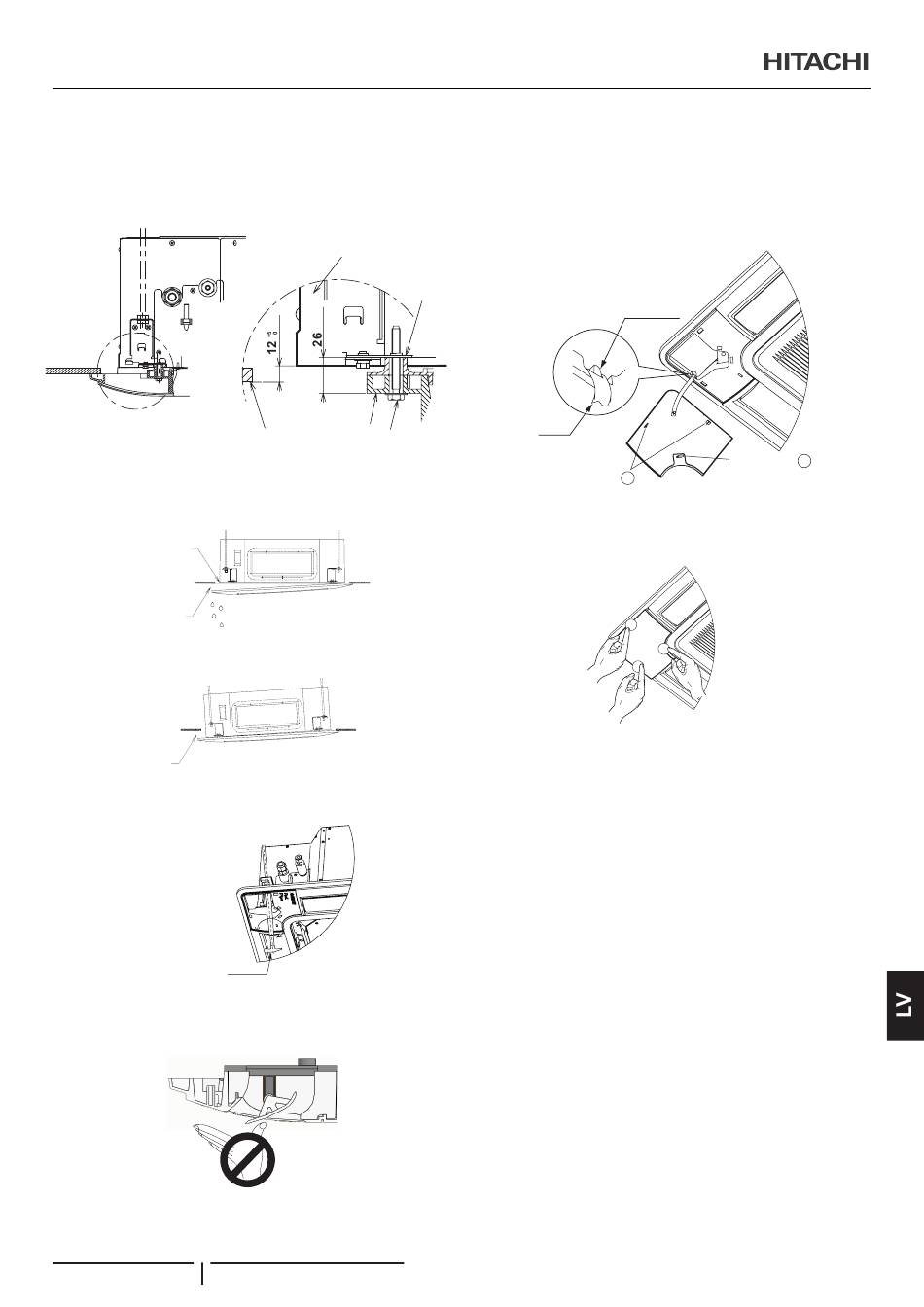

GAISA PANEĻA UZSTĀDĪŠANA: P-N23NA2
6 Pievelkot garās skrūves, lai novērstu gaisa noplūdi, un
neatstājot atstarpi starp viltus griestu virsmu un iekštelpu
ierīci, gaisa paneļa iekšējais perimetrs (stāvoklis gaisa
ieplūdes režģa piestiprināšanai) var nedaudz deformēties.
Tomēr tā nav anomālija.
!
U Z M A N Ī B A
• Ja pievelciet garas skrūves nepietiekami, var rasties nepareiza
situācija, kā norādīts zemāk.
Gaisa noplūde
Traips
• Ja ir kāda atstarpe, lai gan pievelciet pietiekoši garas skrūves,
noregulējiet no jauna iekštelpu ierīces augstumu.
Nedrīkst būt atstarpe
• Tas spēj pielāgot iekštelpu ierīces augstumu no stūra pārsega,
izmantojot uzgriežņatslēgu.
Uzgriežņatslēga
• Pārāk liela augstuma regulēšana izraisa pilēšanu no drenāžas
paneļa.
• Nepārvietojiet plūsmvirzi manuāli. Plūsmvirža mehānisms tiek bojāts,
to pārvietojot.
237 PMML0547 rev.0 - 11/2020
Iekštelpu
ierīce
Fiksācijas
plāksne
(iekštelpu
Stūra
Gara
Viltus griesti
panelis
skrūve
Rasojums
8.2.1 Stūra pārsega piestiprināšana
Piestipriniet stūra pārsegus (4 daļas) pēc tam, kad gaisa panelis
ir pilnībā uzstādīts.
a. Satveriet lenti pie stūra pārsega aizmugures pusē uz
izvirzījuma pie gaisa paneļa.
ierīce)
Lente
Stiprinājuma āķis
b. Ievietojiet un bīdiet fiksācijas āķi (2 daļas) Ⓐ gaisa
panelī un ievietojiet un bīdiet fiksācijas āķi (1 daļa) Ⓑ
gaisa panelī.
Projekcija
Stiprinājuma
āķis
A
A
B
A
B
