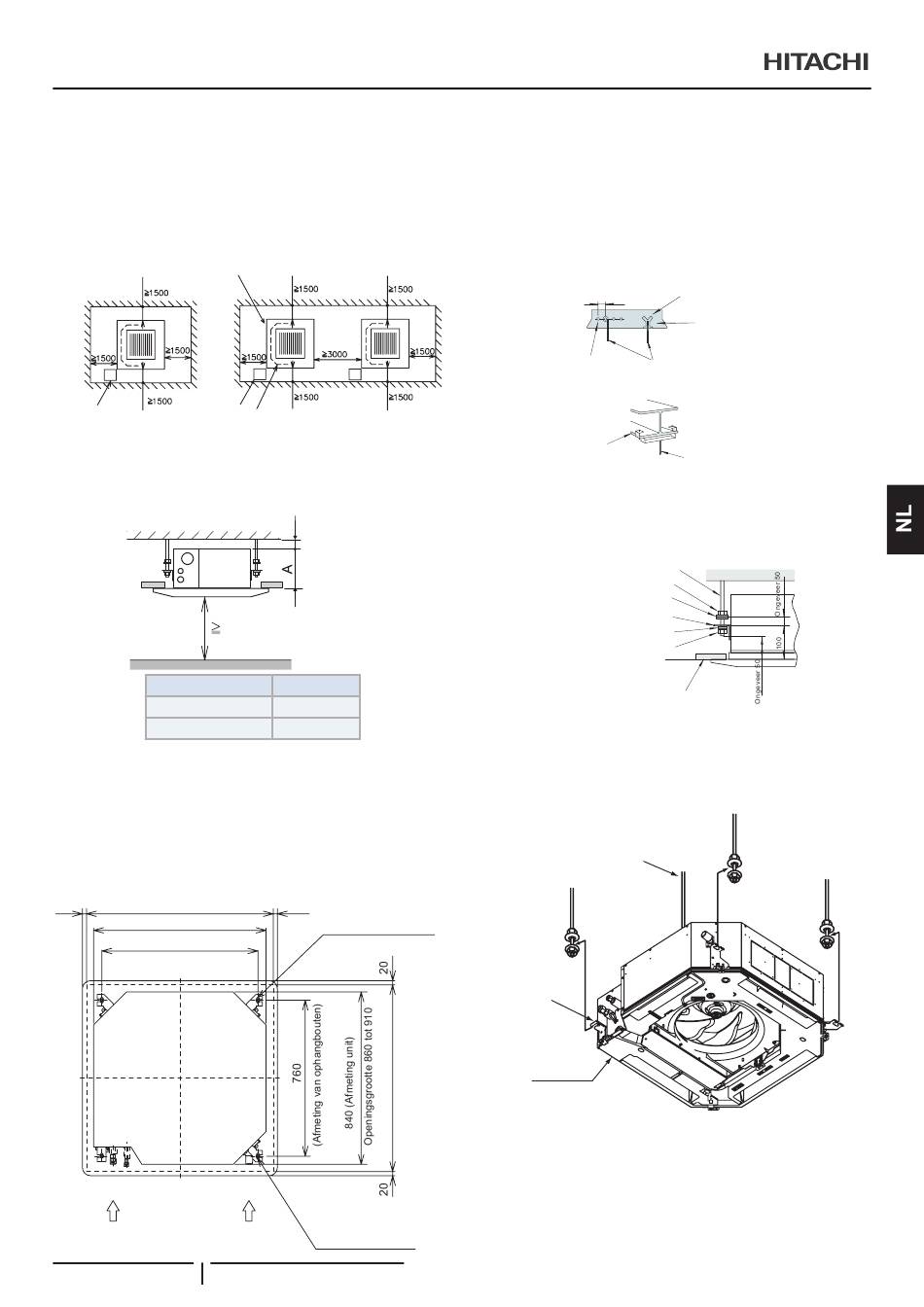

INSTALLATIE VAN BINNENUNIT
3.1.2 Eerste controle
•
Houd bij de installatie van de binnenunit voldoende
ruimte over en let goed op de installatierichting voor
de leidingen, de bedrading en de ruimte die nodig is
voor onderhoudswerkzaamheden, zoals in de volgende
afbeelding.
•
Zorg voor een toegangsdeur voor onderhoud in het plafond
vlakbij het gedeelte van de unit waar de leidingen worden
aangesloten.
Aansluiting
van leidingen
Toegangsdeur
Toegangsdeur
voor onderhoud
voor onderhoud
•
Controleer of de ruimte tussen plafond en verlaagd plafond
voldoende is, zoals hieronder aangegeven.
•
Controleer of het oppervlak van het plafond vlak genoeg is
voor de installatie van het luchtrooster.
2500
Unit HP
RCI-1,0 t/m 2,5HP
RCI-3,0 t/m 6,0HP
Controleer of de neergaande helling van de afvoerleiding over-
eenstemt met de specificaties die zijn opgegeven in het hoofd-
stuk "Koelleidingen".
OPENING IN HET VERLAAGDE PLAFOND
•
Snijd het gedeelte voor de binnenunit in het verlaagde
plafond uit en plaats de ophangbouten, zoals hierna
afgebeeld.
20
Openingsgrootte 860 tot 910
840
(Afmeting unit)
760
(Afmeting van ophangbouten)
Kant met aansluiting
van leidingen
afvoerleiding
117
PMML0547 rev.0 - 11/2020
Aansluiting van af-
voerleiding
Ruimte:
10-20 mm
Unithoogte
in verlaagd
plafond
A (mm)
238
288
20
4-12 x 32
Gaten
(voor ophangbout)
4 posities van ophangbout
(M10 of W3/8)
Kant van
(niet meegeleverd)
•
Controleer of het plafond waterpas is, anders kan het water
niet stromen.
•
Versterk de openingen in het verlaagde plafond.
3.1.3 Installatie
Ophangbouten bevestigen
Bevestig ophangbouten met grootte M10 (W3/8), zoals hieronder
aangegeven:
(mm)
150 tot 160mm
Staal
I-balk
Binnenunit bevestigen
-
Breng de moeren en ringen aan op de ophangbouten.
Plaats de ring met de zijde van de isolatie naar beneden,
zoals hieronder afgebeeld:
Ophangbouten (niet meegeleverd)
Ring met isolatie (accessoire)
Ophangbeugel (bevestiging binnenunit)
-
Kijk aan welke kant u de leidingen wilt aansluiten voordat
u de binnenunit optilt.
-
Til de binnenunit op met een takel: zet daarbij geen
kracht op het afvoergedeelte.
Zet de binnenunit vast met de moeren en de ringen.
-
(mm)
Ophangbeugel
Afvoergedeelte
?
O P M E R K I N G
•
Als er al een verlaagd plafond is aangebracht, legt u alle leidingen en
bedrading aan in het plafond voordat u de binnenunit ophangt.
•
Zet de binnenunit vast met de moeren en de platte ringen.
Voor betonplaat:
Insteek
(100 t/m 150kg)
Beton
Ankerbout (W3/8 of M10)
Voor stalen balk:
Ophangbout
(W3/8 of M10)
Moer (niet meegeleverd)
Ring (accessoire)
Moer (niet meegeleverd)
Oppervlak van het plafond
Ophangbout
(mm)
