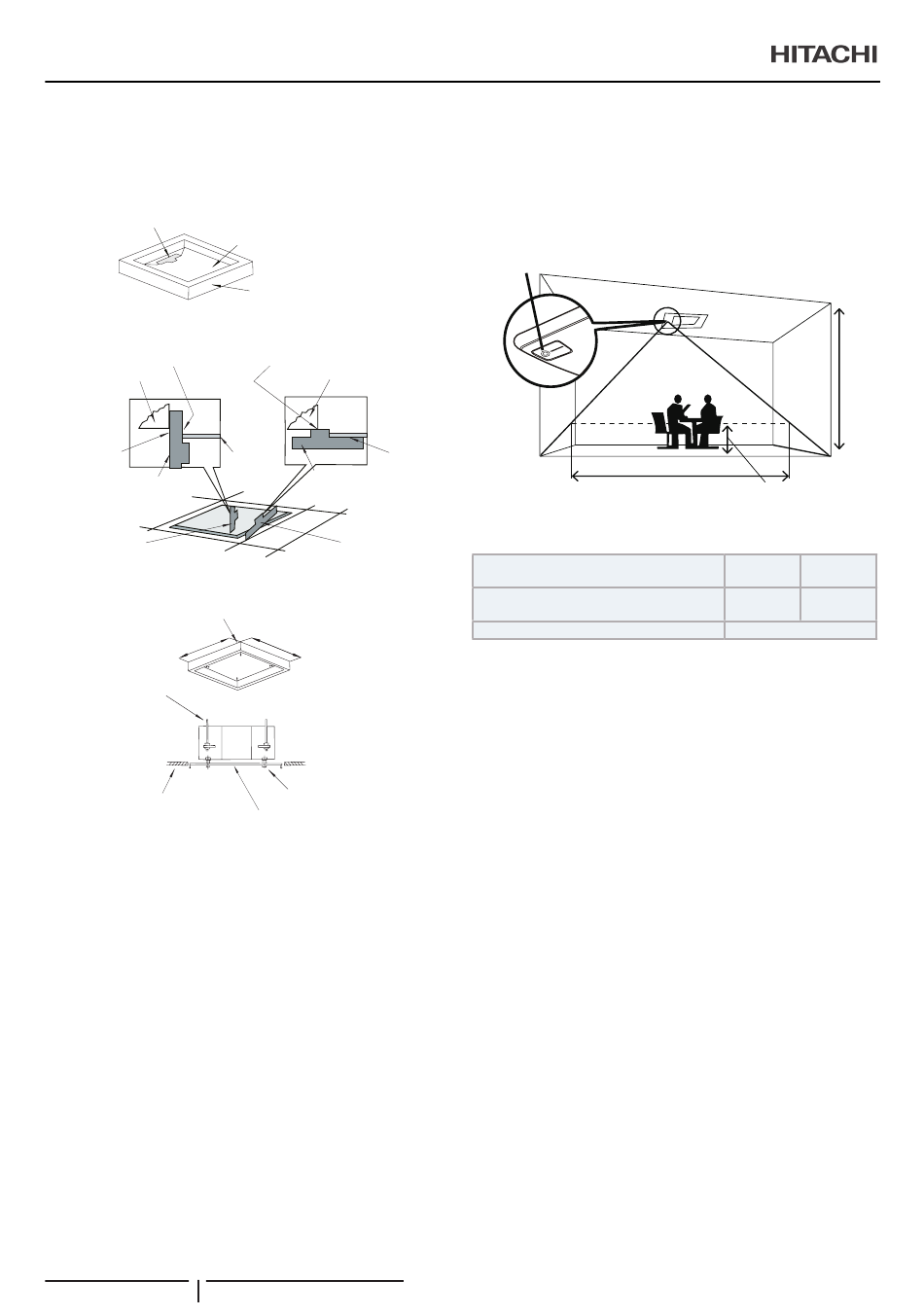

INSTALLATION AF INDENDØRSENHED
Justering af luft mellem indendørsenheden og
åbning i nedsænket loft
Juster indendørsenheden til korrekt position, mens du
-
holder øje med monteringsskabelonen.
Kontrol af skala for mål på åbning
Til loft, der allerede er forsynet med paneler.
Fastgør denne side af skalaen til
indersiden af åbningen i loftet
Indendørsenhed
Fastgør denne side af
skalaen til enhedens
yderside
Kontrol af skala
Kontroller åbningens
mål på begge sider af
enheden
Loft, der endnu ikke er forsynet med paneler.
Monteringsskabelon
Åbningens mål
Ophængningsbolt
Loftsoverflade
Skabelonbræt til montering
Stram møtrikkerne i boltene, efter at justeringen er udført.
-
Anvend LOCK-TIGHT-maling på boltene og møtrikkerne
for at forhindre, at de bliver løse. Hvis dette ikke gøres,
kan der opstå unormale lyde, og indendørsenheden kan
rive sig løs.
102
PMML0547 rev.0 - 11/2020
Skabelonbræt til montering
Pakning (bølgeplade)
Fastgør denne side af skalaen til
enhedens underside
Indendørsenhed
Fastgør denne
side af skalaen
Loftspanel
til loftspanelet
Kontrol af skala
Kontroller loftets
højde ved hvert af
enhedens hjørner
Åbningens mål
Enhed
Skrue (M6)
Sensorområde for bevægelsessensorsæt PS-
MSK2 (valgfrit tilbehør), kun som et tilbehør til
udluftningspanelet P-N23NA2
I nedenstående figur vises bevægelsessensorens
sensorområde, når bevægelsessensoren sammen med
udluftningspanelet.
Bevægelsessensor
Indendørsenhedens monteringshøjde
h (m)
Bevægelsessensorens sensorområde
Øa (m)
Bevægelsesdetektion
?
B E M Æ R K
Bevægelsessensoren kan registrere manglende tilstedeværelse, hvis in-
dendørsheden med bevægelsessensoren er monteret i et højt loft (højere
end 4 m), selv om der befinder sig nogen i rummet.
h
Ø a
Fra gulvniveau 0,8 m
2,7
3,2
Ca. 7,0
Ca. 8,8
Menneskelig bevægelse
