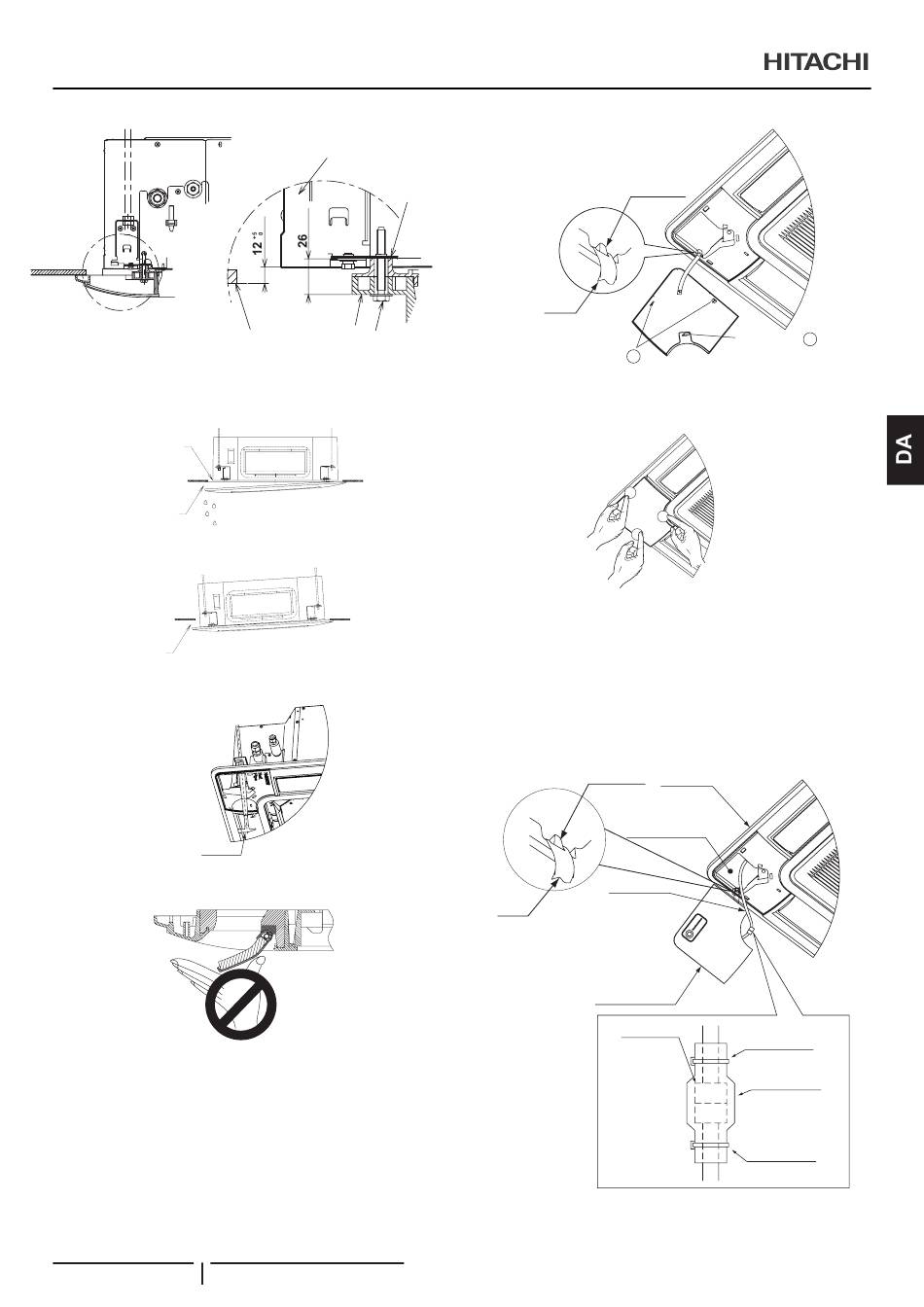

MONTERING AF UDLUFTNINGSPANEL: P-N23NA2
Nedsænket loft
!
A D VA R S E L
•
Hvis de lange skruer ikke strammes tilstrækkeligt, kan det forårsage
beskadigelse som vist nedenfor.
Luftlækage
Dugdannelse
Plet
•
Hvis der stadig forekommer et mellemrum, selv om skruerne er blevet
strammet tilstrækkeligt, skal højden på indendørsenheden justeres.
Der må ikke være noget mellemrum
•
Det er muligt at justere højden på indendørsenheden ved hjælp af
skruenøglen fra hjørnelommen.
Skruenøgle
•
For stor højdejustering forårsager dugdannelse fra afløbsbeholderen.
•
Forsøg ikke at åbne og lukke spjældet manuelt. Hvis spjældet bev-
æges, kan mekanismen tage skade.
8.2.1 Fastgørelse af dæksel til hjørnehul
Fastgør dækslerne til hjørnehullerne, når udluftningspanelet er
færdigmonteret.
a. Hægt båndet på bagsiden af dækslet til hjørnehullerne
fast på tappen på udluftningspanelet som vist.
109
PMML0547 rev.0 - 11/2020
Indendørsenhed
Fastgørelsesplade
(indendørsenhed)
Hjørnepanel
Lang skrue
Tap
Bånd
A
Fastgørelseskrog
b. Indsæt og skub fastgørelseskrogene (2 dele)
i Ⓐ i udluftningspanelet, og indsæt og skub
fastgørelseskrogen (1 del) i Ⓑ i udluftningspanelet.
A
A
Fastgørelse af dæksel til hjørnehul med
bevægelsessensor PS-MSK2 på udluftningspanelet
P-N23NA2
Hjørnehulsdækslet med bevægelsessensor kan fastgøres til et
hvilket som helst af hjørnerne. Bestem fastgørelsesstedet efter
brugerens ønske.
a. Tilslut relækablet (fastgjort i udluftningspanelet) til CN10
i elboksen.
Tap
Hjørnehul
Relækabel
Bånd
Hjørnehulsdæksel med
bevægelsessensor
Relæstik
Før relækablet over til hjørnehulsdækslet med
bevægelsessensor gennem den øverste del af
Fastgørel-
B
seskrog
B
Udluftningspanel
Plastbånd
Kabeldæksel
Plastbånd
