VÉRIFICATIONS FINALES ET MISE EN
5
SERVICE
5 VÉRIFICATIONS FINALES ET MISE EN SERVICE

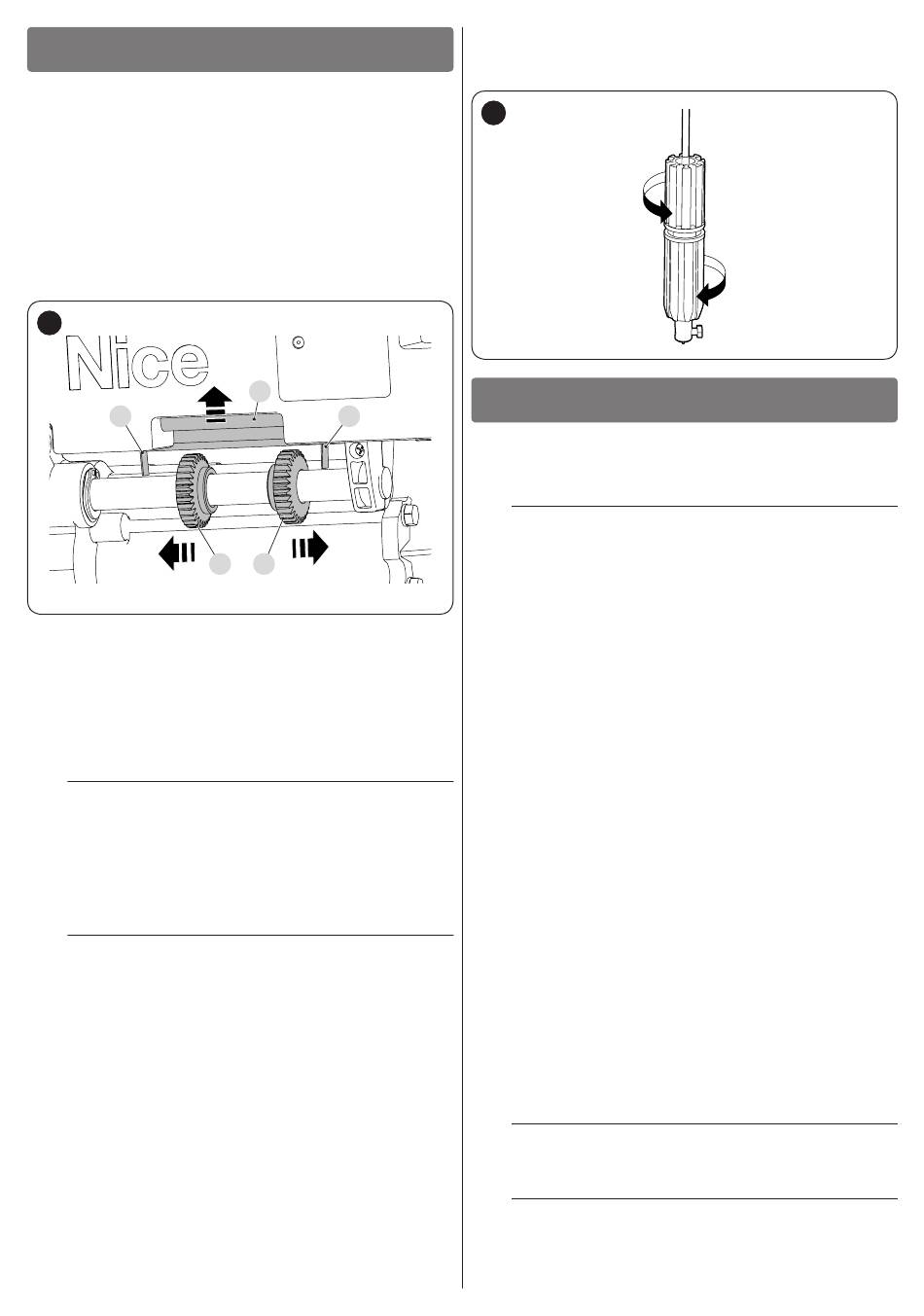

5.1 RÉGLAGE DES FIN DE COURSE MÉCANIQUES
Pour le réglage des fins de course, procéder comme suit :
1. fermer complètement le volet
2. appuyer et maintenir enfoncé le pointeau (A) vers le haut pour
libérer le mouvement des régulateurs des fins de course
3. tourner le régulateur (B) jusqu'à ce que l'interrupteur de des-
cente (C) s'enclenche (réglage du fin de course de descente
terminé)
4.
tourner le régulateur (D) en le rapprochant de l'interrupteur de
montée (E)
5. relâcher le pointeau (A)
17
C
6. mettre l'opérateur sous tension
7. commander la montée du volet à l'aide d'un sélecteur à clé ou
d'une touche
8.
vérifier si le volet s'arrête à l'endroit désiré
9.
pour modifier le point d'arrêt du volet en ouverture, modifier la
position du régulateur (D) comme indiqué ci-dessus (en cas de
volets particulièrement hauts et s'il faut augmenter la course
du volet, le régulateur (D) doit être éloigné de l'interrupteur de
montée (E)).
m
Si l'opérateur est installé en sens contraire, l'interrup-
teur (C) commande l'arrêt en montée alors que l'inter-
rupteur (E) commande l'arrêt en descente. Régler les
curseurs en conséquence.
5.2 DÉBRAYER ET BLOQUER MANUELLEMENT
L'OPÉRATEUR
a
Un risque d'endommagement grave de l'opérateur
peut se produire si le volet est levé avant le réglage des
fins de course. Exécuter la procédure décrite dans le
paragraphe « Réglage des fin de course mécaniques ».
Les opérateurs avec un frein électronique sont munis d'un système de
déverrouillage mécanique qui permet d'ouvrir et de fermer manuelle-
ment le volet.
Ces opérations manuelles doivent être effectuées en cas de coupure
de courant électrique ou d'anomalies de fonctionnement ou dans les
phases d'installation.
Pour effectuer le déverrouillage :
1. dévisser dans le sens contraire des aiguilles d'une montre la
partie inférieure de la poignée jusqu'à ressentir une certaine ré-
sistance
A
E
B D
6

ESSAI ET MISE EN SERVICE

2.
à ce stade, il est possible de déplacer manuellement le volet
dans la position souhaitée.
Pour verrouiller, visser complètement la poignée.
18
6
ESSAI ET MISE EN SERVICE
Il s'agit des phases les plus importantes dans la réalisation de l'auto-
matisation, afin de garantir la sécurité maximum de l'installation. La
procédure d'essai peut être également utilisée pour vérifier périodique-
ment les dispositifs qui composent l'automatisme.
m
Les phases de l'essai et de la mise en service de l'au-
tomatisme doivent être effectuées par du personnel
qualifié et expérimenté, qui devra se charger d'éta-
blir les essais nécessaires pour vérifier les solutions
adoptées en fonction du risque présent et s'assurer
du respect de tout que ce qui est prévu par les lois,
les normes et les réglementations. Notamment il fau-
dra vérifier le respect de toutes les prescriptions de la
norme EN 12453 qui établit les méthodes d'essai pour
le contrôle des automatismes des portes de garage.
Les dispositifs supplémentaires doivent faire l'objet d'essais spéci-
fiques en termes de fonctionnalités, mais aussi au niveau de leur inte-
raction avec la centrale. Consulter pour cela les manuels d'instructions
de chaque dispositif.

6.1 ESSAI DE MISE EN SERVICE

Pour exécuter l'essai :
1. s'assurer du strict respect des instructions fournies au chapitre
« CONSIGNES ET PRÉCAUTIONS GÉNÉRALES DE SÉ-
CURITÉ » (page 2)
2.
vérifier que les parties moulées sont en bon état et qu'elles ne
sont pas rompues
3. vérifier que l'opérateur est solidement fixé à l'arbre porte-res-
sorts
4. vérifier que les contacts électriques sont en bon état
5. vérifier que la bague ne présente pas un jeu axial excessif
6. vérifier le réglage des fins de course en effectuant une manœuvre
complète (montée - descente)
7. vérifier que l'opérateur, bloqué en tout point, ne montre aucun
mouvement
8.
vérifier que le déverrouillage débraye facilement l'opérateur du
volet (uniquement sur les versions avec frein).

6.2 MISE EN SERVICE

a
La mise en service ne peut être faite que si toutes les
phases d'essai ont été exécutées avec un résultat po-
sitif.
a
Avant de mettre l'automatisme en service, informer de
manière adéquate le propriétaire sur les dangers et les
risques résiduels.
FRANÇAIS – 9
