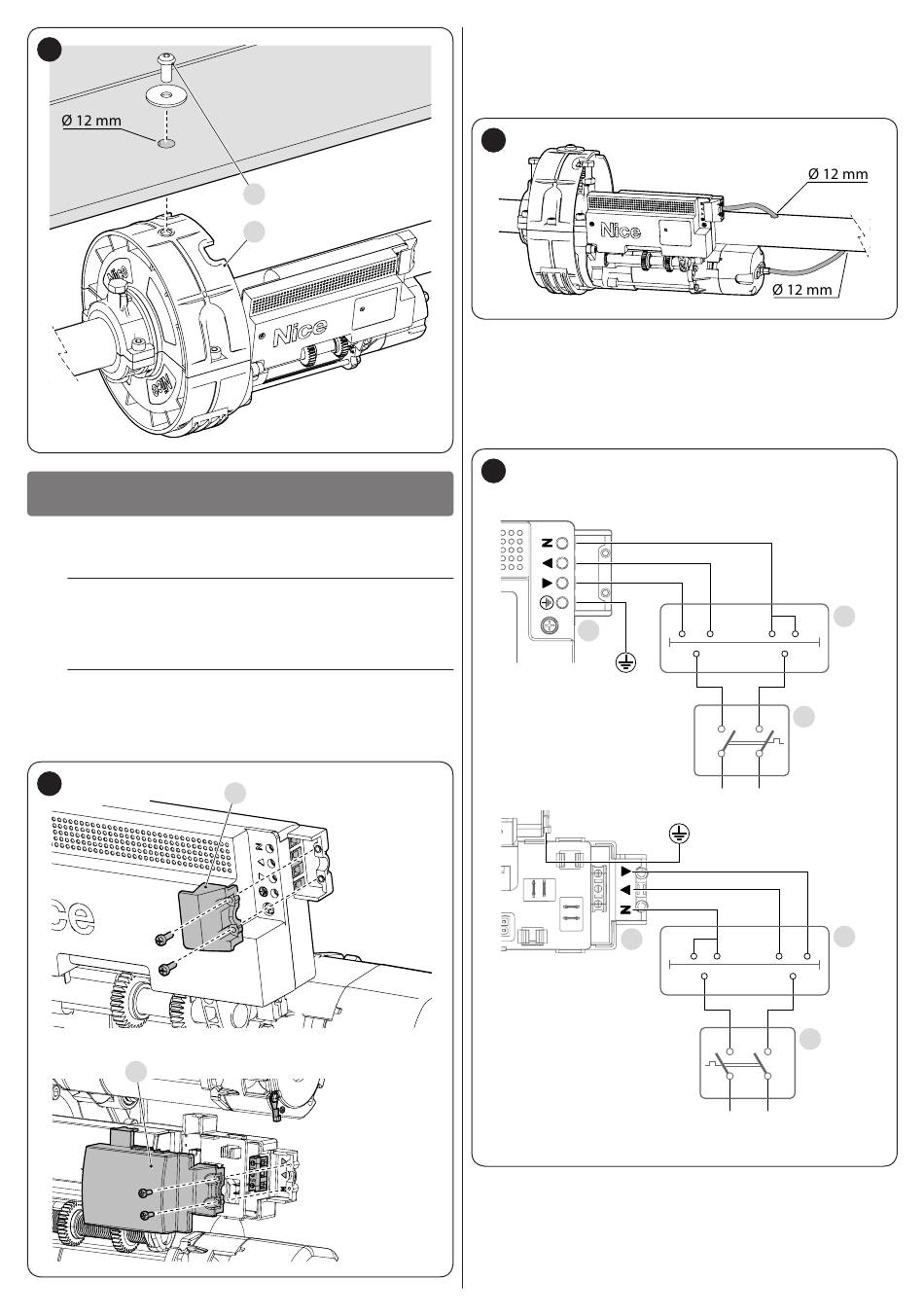

BRANCHEMENTS ÉLECTRIQUES
4 BRANCHEMENTS ÉLECTRIQUES
4.1 VÉRIFICATIONS PRÉLIMINAIRES
f
Toutes les connexions électriques doivent être effec-
tuées en l'absence d'alimentation électrique du sec-
teur et avec la batterie tampon débranchée (si elle est
présente dans l'automatisme).
a
Les raccordements doivent être effectués exclusive-
ment par un personnel qualifié.
Pour effectuer les raccordements électriques :
1.
enlever les vis et retirer le couvercle de protection (A)
14
A
8 – FRANÇAIS
A
B
RN2040
A
RN2080 - RN2480
2.
passer le câble d'alimentation à travers le trou préalablement
créé sur l'arbre porte-ressorts
3.
si l'opérateur est équipé d'un frein électronique, introduire la
gaine de ce dernier par le deuxième trou de l'arbre porte-res-
sorts
15
4. effectuer les raccordements en suivant les instructions de la
« Figure 16 »
5. une fois les raccordements terminés, bloquer le câble d'alimen-
tation en vissant le couvercle de protection (A) en place.
4.2 SCHÉMA ET DESCRIPTION DES CONNEXIONS
16
RN2040
A
RN2080 - RN2480
A
A Borne entrées alimentation secteur
B Boutons de commande manuelle
C Dispositif omnipolaire
B
L N
C
230 Vac
50 Hz
B
N L
C
230 Vac
50 Hz
