Nice RONDO Instructions Et Avertissements Pour L'installation Et L'utilisation page 7

6.

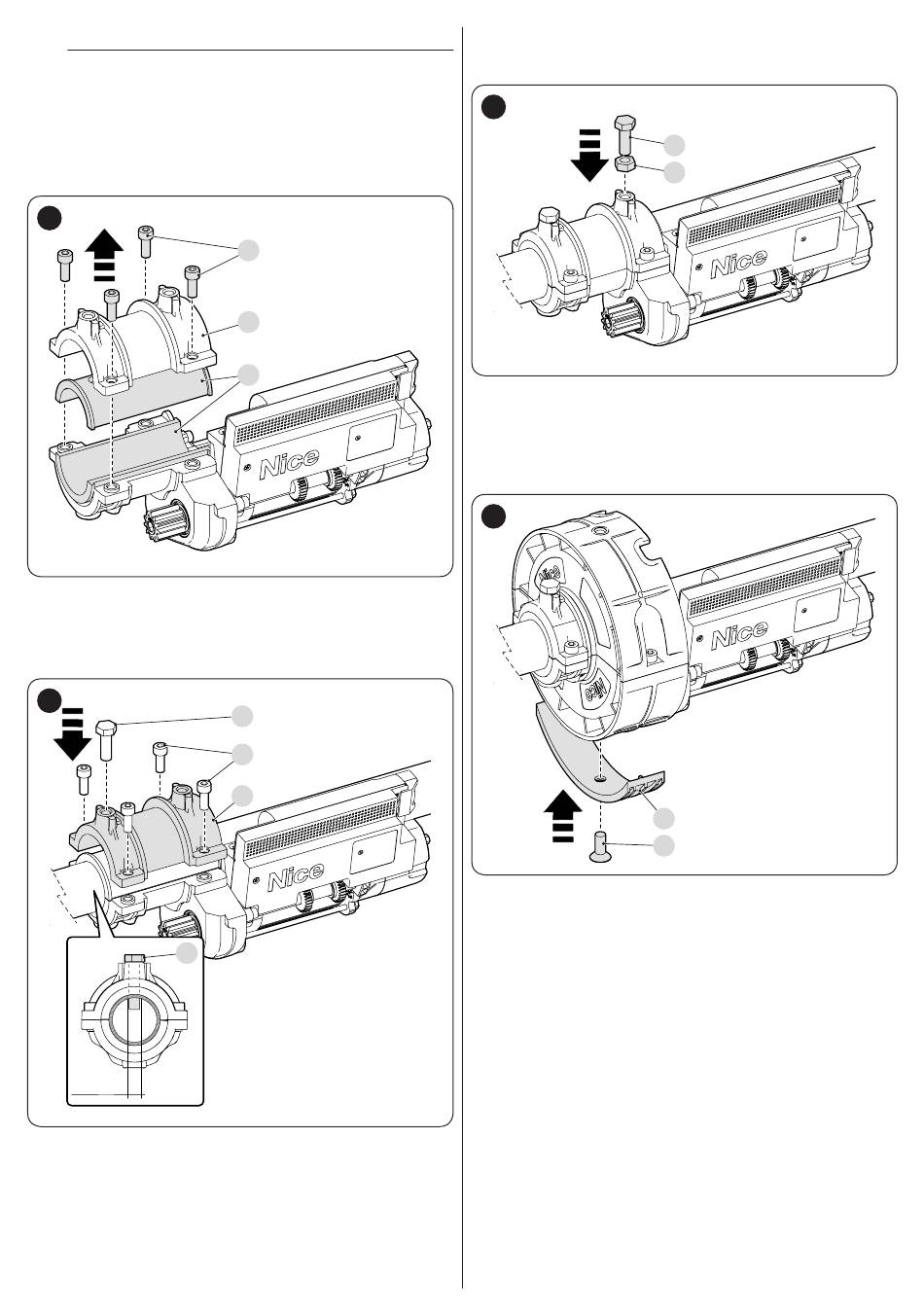

séparer l'élément (E) en dévissant les quatre vis (F)
m
Les manchons
conviennent pour un arbre porte-ressorts d'un dia-
mètre de 48 mm. Si l'arbre du volet a un diamètre in-
férieur, remplacer les manchons par des manchons de
33 ou 42 mm de diamètre (non fournis) et les position-
ner par rapport au trou de 10 mm préalablement percé
(voir « Figure 5").
9
7.
placer l'opérateur près de l'arbre porte-ressorts et l'accoupler
à l'élément (E) à l'aide des quatre vis (F) préalablement retirées
8. serrer à fond la vis M10 (H) fournie, sans écrou hexagonal,
jusqu'à ce qu'elle pénètre dans l'arbre porte-ressorts par le trou
de 10 mm
10
H
Ø10 mm
(G) présents dans l'opérateur
F
E
G
H
F
E
9.
serrer la vis M10 (J) avec l'écrou (K) fourni pour bloquer l'opé-
rateur sur l'arbre porte-ressorts ; visser l'écrou pour fixer la vis
en place
11
10. remonter la bande à rouleaux en évitant de la plier, ce qui ferait
sortir les rouleaux
11. remonter les deux demi-couronnes avec les vis appropriées
12. s'il y a des boîtiers porte-ressorts d'un diamètre de 220 mm,
monter l'adaptateur (L) fourni avec la vis spéciale à tête plate
(M)
12
13. percer un trou de 12 mm dans le dernier élément du volet au
niveau du trou déjà présent sur la demi-couronne (B)
14.
fixer le dernier élément du volet à l'opérateur à l'aide de la vis
(A) et de sa rondelle
J
K
L
M
FRANÇAIS – 7
