Descrizione Bruciatore; Imballo - Peso; Ingombro; Corredo - Riello RL 34/1 MZ Instructions Pour Installation, Utilisation Et Entretien

7
6
8
15
17 4
16
21
D7431
(A)
mm A B
RL 34/1 MZ 1000 500
(B)
E
O
mm A D E
RL 34/1 MZ 442 422 508 216 - 351 140 305 138
(1) boccaglio: corto - lungo
11
10
3 14
5
20
18
9
19
C kg
485 32
L F
F
H I L
(1)
780 - 915
2 1
12 13
D88
A
D3937
O
(1)
(C)
3

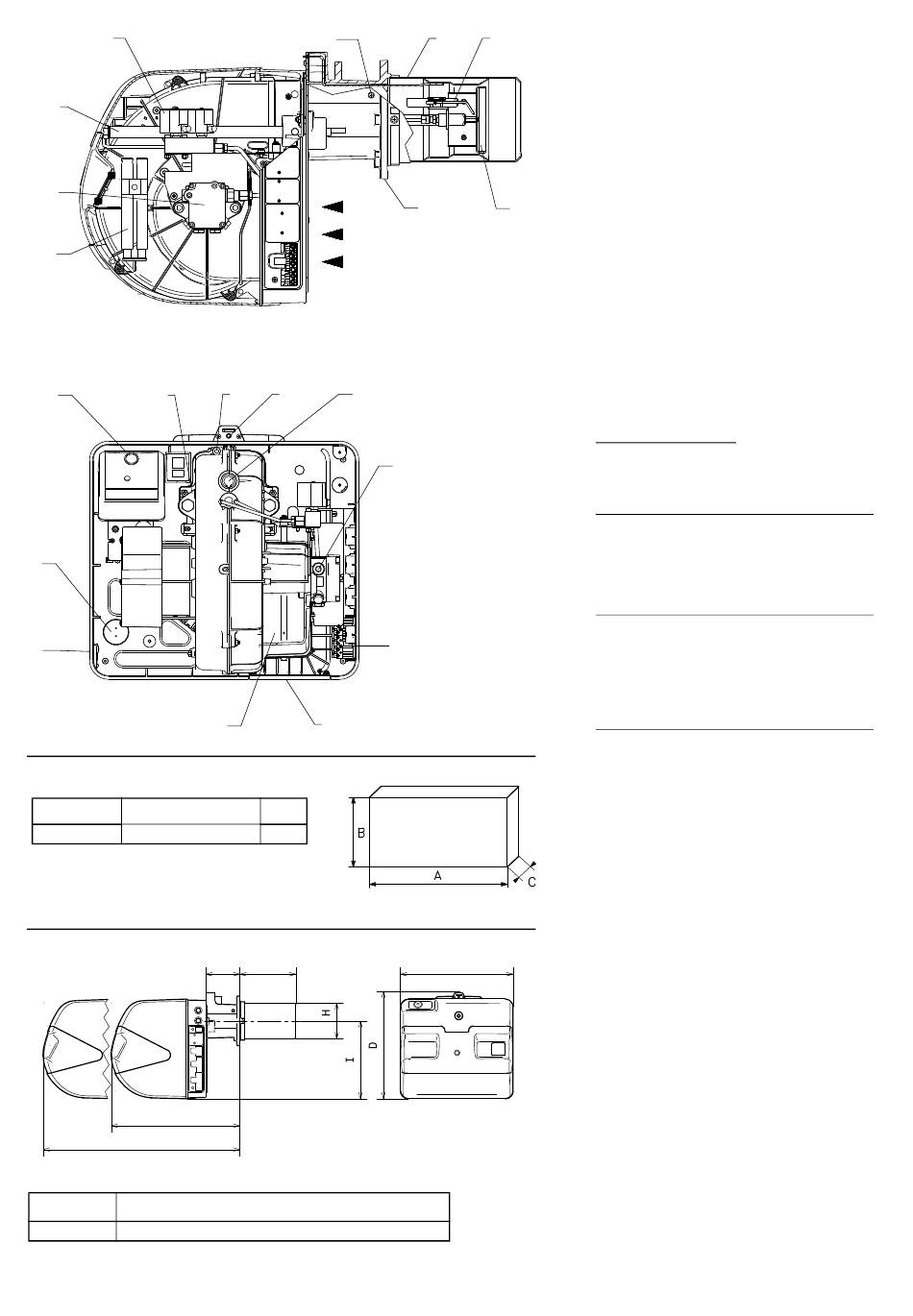

DESCRIZIONE BRUCIATORE (A)
1 Elettrodi di accensione
2 Testa di combustione
3 Vite per regolazione testa di combustione
4 Fotoresistenza per il controllo presenza
fiamma
5 Vite per il fissaggio ventilatore alla flangia
6 Guide per apertura bruciatore ed ispezione
alla testa di combustione
7 Gruppo valvole
8 Pompa
9 Piastrina predisposta per ottenere n. 4 fori,
utili al passaggio dei tubi flessibili e cavi elet-
trici.
10 Ingresso aria nel ventilatore
11 Presa di pressione ventilatore
12 Flangia per il fissaggio alla caldaia
13 Disco di stabilità fiamma
14 Visore fiamma
15 Prolunghe per guide 6)
16 Condensatore motore
17 Apparecchiatura elettrica con avvisatore
luminoso di blocco e pulsante di sblocco
18 Presa per il collegamento elettrico
19 Serranda aria
20 Regolazione pressione pompa
21 Piastrina predisposta per ottenere n. 2 fori,
utili al passaggio dei tubi flessibili
Vi sono due possibilità di blocco del bruciatore:
Blocco apparecchiatura: l'accensione del pul-
sante (led rosso) dell'apparecchiatura 17)(A)
avverte che il bruciatore è in blocco.
Per sbloccare premere il pulsante per un tempo
compreso tra 1 e 3 secondi.
IMBALLO - PESO (B) - misure indicative
• I bruciatori vengono spediti in imballi di car-
tone con dimensioni di ingombro secondo
tabella (B).
• Il peso del bruciatore completo di imballo è
indicato nella tabella (B).
INGOMBRO (C) - misure indicative
L'ingombro del bruciatore è riportato in fig. (C).
Tener presente che per ispezionare la testa di
combustione il bruciatore deve essere aperto
arretrandone la parte posteriore sulle guide.
L'ingombro del bruciatore aperto, senza cofano,
è indicato dalla quota O.

CORREDO

2 - Tubi flessibili
2 - Guarnizioni per tubi flessibili
2 - Nipples per tubi flessibili
1 - Schermo termico
2 - Prolunghe 15)(A) per guide 6)(A)
(modelli con boccaglio 351 mm)
4 - Viti per fissare la flangia del bruciatore alla
caldaia: M 8 x 25
1 - Spina a 7 poli per collegamento elettrico
1 - Istruzione
1 - Catalogo ricambi
