(A)
LUCHTDRUK IN 1) MET NULDRUCK IN 2)
kg/h mbar
9 3,6
10 3,7
12 3,8
14 3,9
16 4,0
18 4,1
20 4,2
22 4,3
24 4,4
26 4,9
28 5,6
30 6,4
32 7,1
34 7,9
(B)

AFSTELLING BRANDER

!
DE BRANDER MOET DE EERSTE MAAL
ONTSTOKEN WORDEN DOOR GEKWALIFI-
CEERD
GESCHIKT GEREEDSCHAP.
ONTSTEKING
Bij de eerste start is er een tijdelijke daling van de
druk van de brandstof op het moment dat de lei-
ding van de 2° verstuiver zich vult. Deze drukda-
ling kan de brander soms stil doen vallen, wat
D593
soms gepaard gaat met onregelmatige stoten.
Als de hierna beschreven regelingen eenmaal
uitgevoerd zijn, moet het geluid bij de ontsteking
gelijk zijn aan dat van de normale branderwer-
king. Indien u echter onregelmatige stoten waar-
neemt of een vertraagde ontsteking t.o.v. de
opening van het elektromagneetventiel, raad-
pleeg dan de tips op p. 15: Oorzaak 29 ÷ 35.
WERKING
Om een optimale afstelling van de brander te
verkrijgen, is het raadzaam de verbrandingsgas-
sen aan de uitgang van de ketel te analyseren.
Kijk volgende punten na:
• Verstuivers 1ste en 2de
Zie gegevens blz. 6: "Keuze verstuivers".
• Verbrandingskop
De al uitgevoerde regeling van de verbrandings-
kop (zie blz. 7) behoeft geen wijzigingen als het
debiet van de brander niet veranderd wordt.
• Druk pomp
12 bar: de pomp is in de fabriek afgesteld op 12
bar. Dit is de meest gangbare afstelling. De druk
kan gewijzigd worden in:
10 bar om het brandstofdebiet te verkleinen. Dit
is enkel mogelijk als de omgevingstemperatuur
hoger is dan 0°C;
14 bar om het brandstofdebiet te vergroten of om
de ontsteking te garanderen zelfs bij een omge-
vingstemperatuur onder 0°C.
Om de druk van de pomp te veranderen aan
schroef 5)(A)p. 9 draaien.

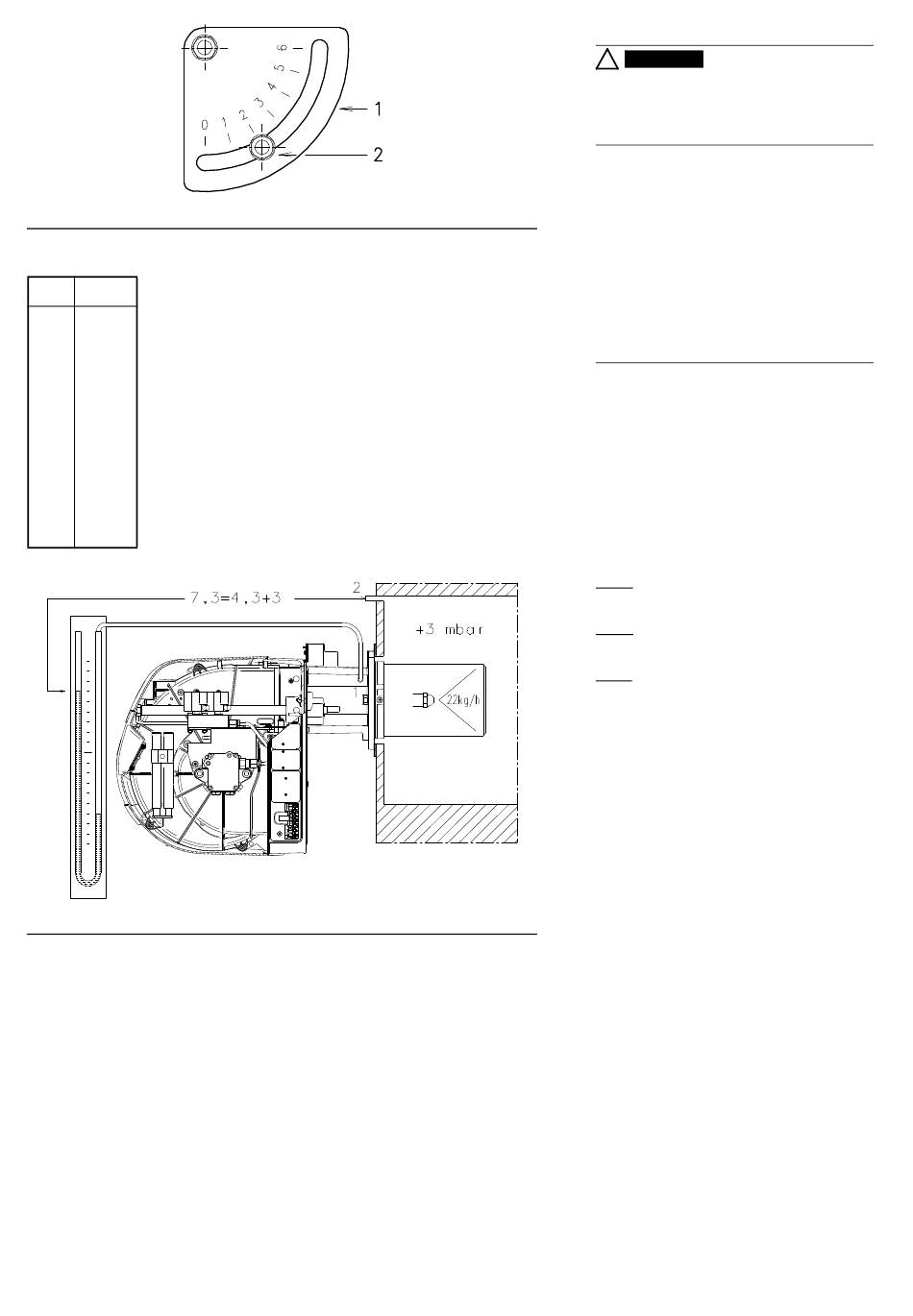

• Luchtklep
De luchtklep van de ventilator dient afgesteld te
worden d.m.v. de kwadrant met schaalverdeling
1)(A) na de moer 2)(A) losgeschroefd te hebben.
De afstelling dient aangepast te worden volgens
het branderdebiet (met beide verstuivers in wer-
king)) en de druk in de verbrandingskamer.
De luchtdruk bij de ingang 1)(B) moet ongeveer
gelijk zijn aan de waarde in de tabel (B) plus de
druk in de verbrandingskamer gemeten bij in-
gang 2). Voorbeeld op de afbeelding.
D7438
10
OPGELET
PERSONEEL VOORZIEN VAN
