AFSTELLING BRANDERKOP

3
2
1
(A)
Inkepingen
N°
N° Inkepingen
(B)
(C)
Oliedebiet kg/h
D3910
Mcal/h
kW
D7435
D593
7

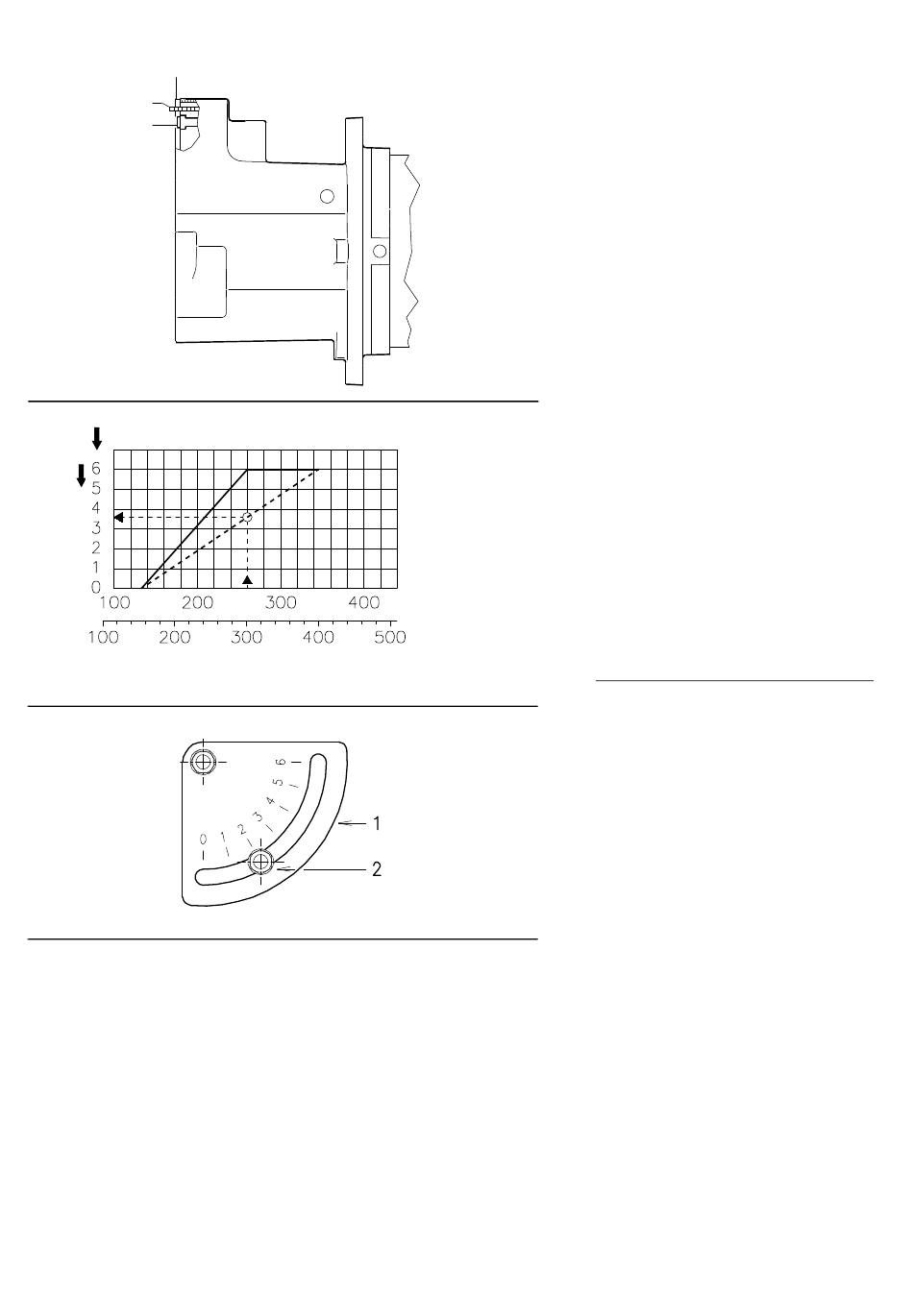

AFSTELLING BRANDERKOP
Op dit punt van de installatie zijn de branderkop
en de mof bevestigd aan de ketel zoals in fig.
(C)p. 5. De afstelling van de branderkop is dus
erg makkelijk, en hangt enkel af van het bran-
derdebiet d.w.z. van het debiet van de twee ver-
stuivers die werden gekozen op pag. 6.
Draai de schroef 1)(A) rond totdat het merkte-
ken op de plaat 2)(A) samenvalt met het vlak
van het plaatje 3)(A).
Voorbeeld:
RL 34/1 MZ met verstuivers:
1° = 3,50 GPH + 2° = 2,50 GPH en een druk van
de pomp van 12 bar.
Tabel (A) p.6 geeft het debiet aan van de twee
verstuivers:
25,4 kg/h (overeenkomstig met 301 kW).
De grafiek (B) duidt aan dat voor een debiet van
25,4 kg/h de brander RL 34/1 MZ een afstelling
van de verbrandingskop van ongeveer inkeping
3,5 nodig heeft.
Noot
Wanneer de druk in de verbrandingskamer 0
mbar bedraagt, moet de afstelling van de lucht
uitgevoerd worden door de getrokken lijn van
grafiek (B) als referentie te gebruiken.
Na de afstelling van de kop hermonteert u de
brander 4)(C)p.5 op de geleiders 3)(C)p.5 op
ongeveer 100 mm van de mof 5)(C)p.5, plaats
de kabels van de elektroden en plaats daarna
de brander tot tegen de mof.
Plaats de schroeven 2)(C)p.5 weer op de gelei-
ders 3)(C)p.5.
Bevestig de brander aan de mof met de
schroef 1)(C)p.5.
Opgelet
Bij de sluiting van de brander op de twee gelei-
ders, moeten de hoogspanningskabels voor-
zichtig naar buiten getrokken worden tot ze
lichtjes gespannen zijn.

AFSTELLING LUCHTKLEP

De luchtklep van de ventilator dient afgesteld te
worden d.m.v. de kwadrant met schaalverdeling
1)(C) na de moer 2)(C) losgeschroefd te hebben.
Laat bij een eerste ontsteking de regeling onge-
wijzigd (zoals uitgevoerd in de fabriek): inkeping
2, zoals in fig. (C).
