REGOLAZIONE TESTA DI COMBUSTIONE

3
2
1
(A)
N° Tacche
Portata gasolio kg/h
(B)
(C)
D3910
Mcal/h
kW
D7435
D593
7

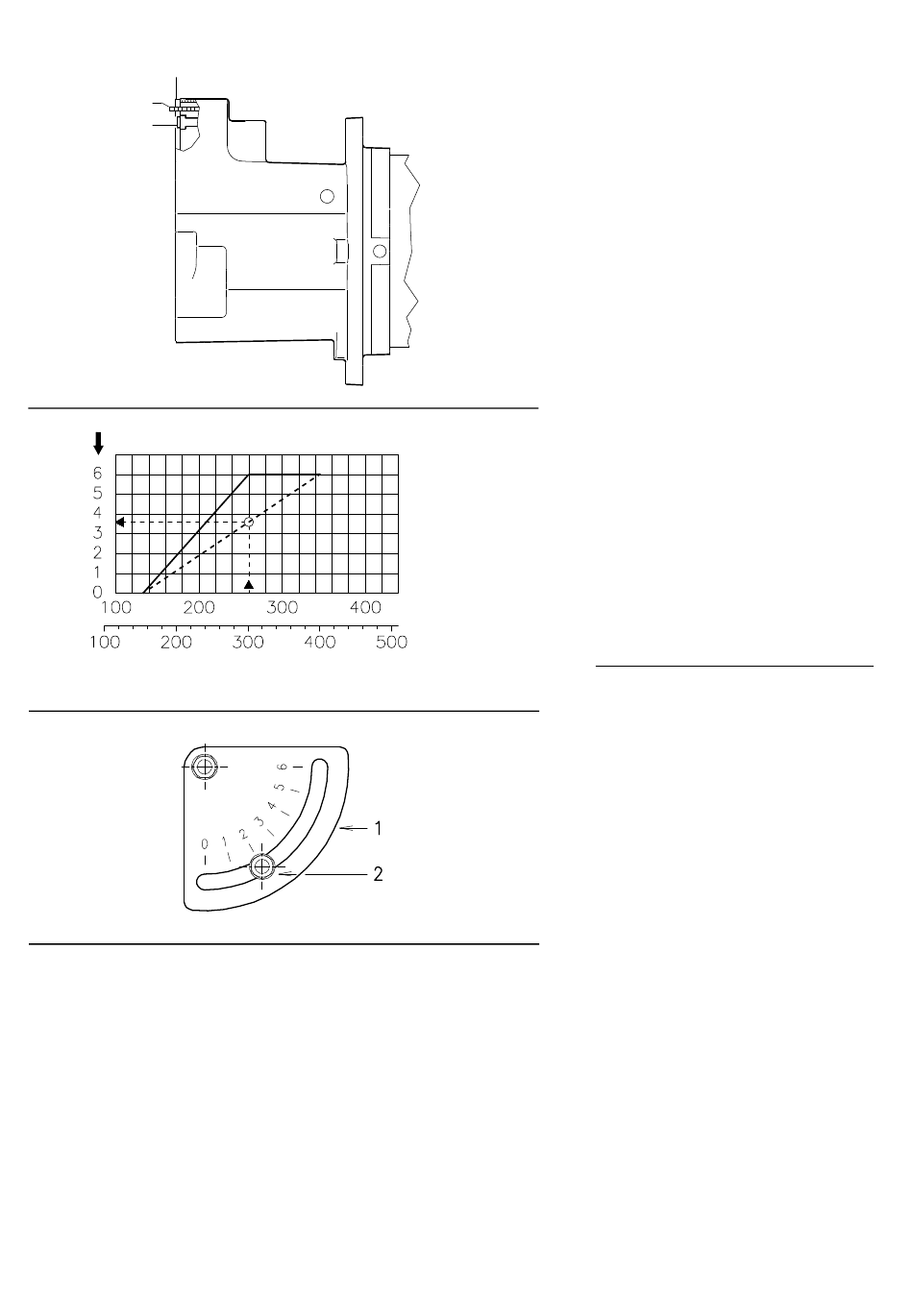

REGOLAZIONE TESTA DI COMBUSTIONE
A questo punto dell'installazione, boccaglio e
manicotto sono fissati alla caldaia come in fig.
(C)p. 5. E' quindi particolarmente agevole la
regolazione delle testa di combustione, che
dipende unicamente dalla portata del bruciatore,
cioè dalla portata dei due ugelli scelti a pag. 6.
Ruotare la vite 1)(A) fino a far collimare la tacca
sulla lamina 2)(A) con il piano della piastrina
3)(A).
Esempio:
RL 34/1 MZ con ugelli:
1° = 3,50 GPH + 2° = 2,50 GPH e pressione in
pompa 12 bar.
Trovare nella tabella (A) pag. 6 la portata dei
due ugelli:
25,4 kg/h (corrispondenti a 301 kW).
Il diagramma (B) indica che per una portata di
25,4 kg/h il bruciatore RL 34/1 MZ necessita di
una regolazione della testa di combustione a
tacca 3,5 circa.
Nota
Se la pressione in camera è pari a 0 mbar, la
regolazione dell'aria và effettuata con riferimento
alla linea tratteggiata del diagramma (B).
Terminata la regolazione della testa, rimontare il
bruciatore 4)(C)pag.5 sulle guide 3)(C)pag.5 a
circa 100 mm dal manicotto 5)(C)pag.5, inserire
i cavi degli elettrodi e quindi far scorrere il bru-
ciatore fino al manicotto.
Rimettere le viti 2)(C)pag.5
3)(C)pag.5.
Fissare il bruciatore al manicotto con la vite
1)(C)pag.5.
Attenzione
All'atto della chiusura del bruciatore sulle due
guide, è opportuno tirare delicatamente verso
l'esterno i cavi d'alta tensione, fino a metterli in
leggera tensione.

REGOLAZIONE SERRANDA VENTILATORE

La regolazione della serranda del ventilatore si
effettua agendo sul settore graduato 1)(C), dopo
aver allentato il dado 2)(C).
Per la prima accensione lasciare la regolazione
fatta in fabbrica: tacca 2, come in fig. (C).
