Descrizione Bruciatore; Imballo - Peso; Ingombro; Corredo - Riello RS 25/M BLU FS2 Instructions Pour Installation, Utilisation Et Entretien

10 27 11
25
20052836
(A)
mm A B
RS 25/M BLU 1000 500
RS 35/M BLU 1000 500
(B)
(C)
mm A D
RS 25/M BLU 442 422
RS 35/M BLU 442 422
(1) Boccaglio: corto-lungo
7
6
16
15
14
13
12
D7589
C kg
485 32
485 33
F
E H I L
(1)
508 230-365 140 305 138
508 230-365 152 305 138
D7588
D88
D3831
O N V M
780 84 177 1"
1/2
780 84 177 1"
1/2
4

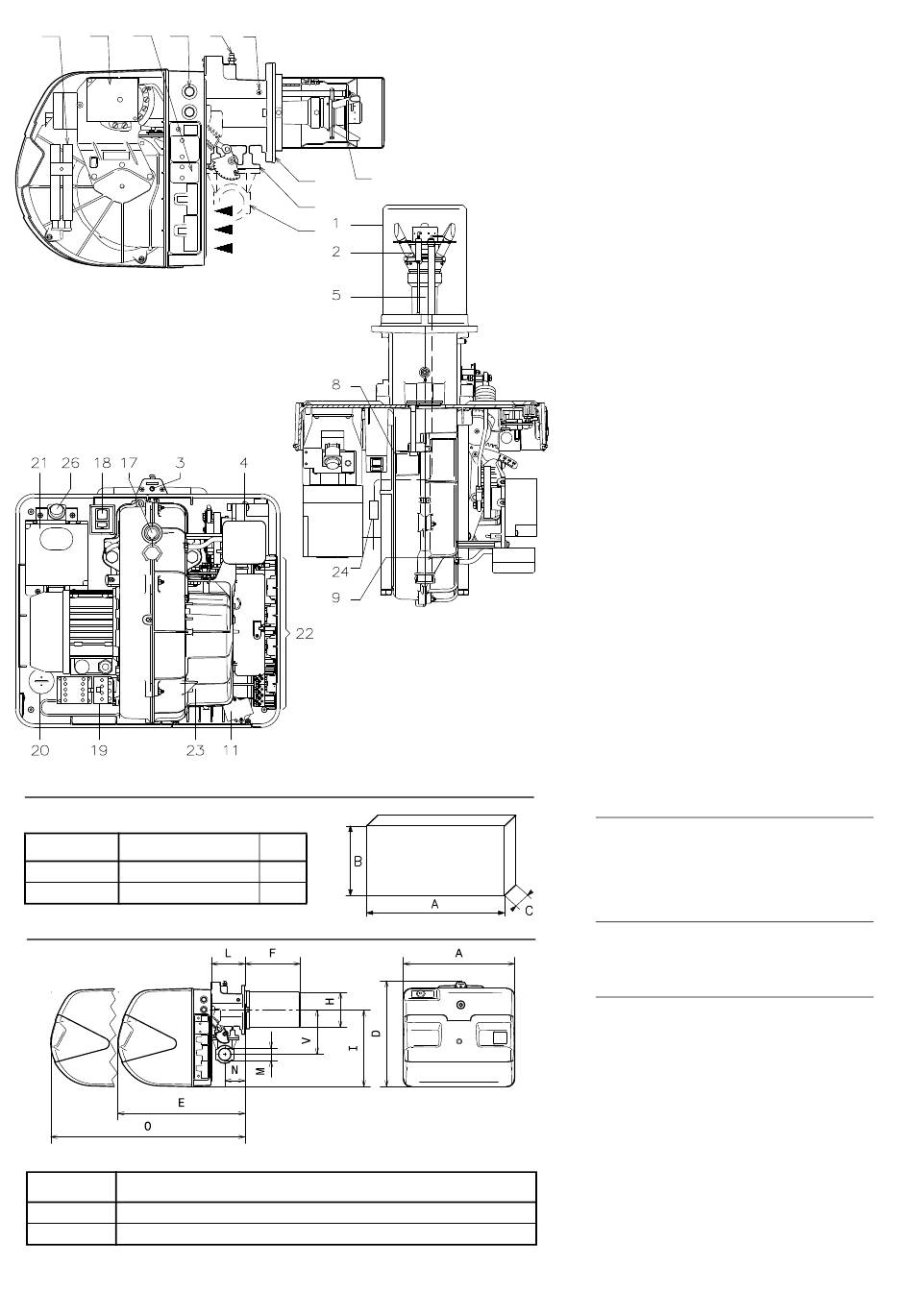

DESCRIZIONE BRUCIATORE (A)
1 Testa di combustione
2 Elettrodo d'accensione
3 Vite per regolazione testa di combustione
4 Pressostato aria (tipo differenziale)
5 Sonda per il controllo presenza fiamma
6 Presa di pressione aria
7 Presa di pressione gas e vite fissa testa
8 Vite per il fissaggio ventilatore al manicotto
9 Guide per apertura bruciatore ed ispezione
alla testa di combustione
10 Servomotore, comanda la farfalla del gas e,
tramite una camma a profilo variabile, la ser-
randa dell'aria.
Durante la sosta del bruciatore la serranda
dell'aria è completamente chiusa per ridurre
al minimo le dispersioni termiche della cal-
daia dovute al tiraggio del camino che
richiama l'aria dalla bocca di aspirazione del
ventilatore.
11 Zone per passaggio cavi elettrici
12 Ingresso aria nel ventilatore
13 Condotto arrivo gas
14 Valvola farfalla gas
15 Flangia per il fissaggio alla caldaia
16 Disco di stabilità fiamma
17 Visore fiamma
18 Un interruttore per:
funzionamento automatico-manuale-spento
Un pulsante per:
aumento - diminuzione potenza
19 Contattore motore e relè termico con pul-
sante di sblocco (RS 35/M BLU trifase)
20 Condensatore motore (RS 25/M BLU mono-
fase)
21 Apparecchiatura elettrica
22 Prese per il collegamento elettrico
23 Serranda aria
24 Spina-presa sul cavo della sonda di ionizza-
zione
25 Prolunghe guide (versione testa lunga)
26 Pulsante di sblocco con segnalazione di
blocco
27 Copertura presa 4 poli (vedi appendice qua-
dro elettrico)
Vi sono due possibilità di blocco del bruciatore:
• BLOCCO APPARECCHIATURA:
l'accensione del pulsante 26)(A) avverte che il
bruciatore è in blocco.
Per sbloccare premere il pulsante.
• BLOCCO MOTORE (RS 35/M BLU trifase):
alimentazione elettrica trifase, per sbloccare
premere il pulsante del relè termico 19)(A).
IMBALLO - PESO (B) - misure indicative
• I bruciatori vengono spediti in imballi di car-
tone con dimensioni di ingombro secondo
tab. (B).
• Il peso del bruciatore completo di imballo è
indicato nella tab. (B).
INGOMBRO (C) - misure indicative
L'ingombro del bruciatore è riportato in fig.(C).
Tener presente che per ispezionare la testa di
combustione il bruciatore deve essere arretrato.

CORREDO

1 - Flangia per rampa gas
1 - Guarnizione per flangia
4 - Viti per fissare la flangia M 8 x 25
1 - Schermo termico
4 - Viti per fissare la flangia del bruciatore alla
caldaia: M 8 x 25
3 - Spine per collegamento elettrico
(RS 25-35/M BLU monofase)
4 - Spine per collegamento elettrico
(RS 35/M BLU trifase)
1 - Istruzione
1 - Catalogo ricambi
