6. STANDARDINSTRUMENTPANEL

6.1 Panel (Fig. 13)
Standardinstrumentpanelet, der er lavet af plast-
materiale med beskyttelsesgrad IP40, omfatter
samtlige regulerings- og sikkerhedsinstrumenter.
Det elektriske anlæg på kedlen skal:
- være designet og bygget af kvalificerede
fagfolk, og det skal forbindes til et jordforbin-
delsesanlæg i henhold til de gældende lovbe-
stemmelser.
- passe til kedlens maksimale effektforbrug og
have elkabler med et passende tværsnit.
Elforsynings- og forbindelsesledningerne til
brænderen skal have en jordledning, der er et
par mm længere end det samme kabels øvrige
ledninger. Til forbindelserne mellem brænder,
elpanel og elforsyning anbefales det at anvende
kabel H07 RN-F beregnet til synlig lægning.
I tilfælde af andre slags installationer eller særli-
ge miljømæssige forhold, anbefales det at følge
de gældende love. Ledningernes sammensæt-
ning og diameter skal udregnes på grundlag af
brænderens forbrug. Man får adgang til instru-
menterne ved at dreje frontpanelet (A).
L
N Strømforsyning instrumentpanel
e
3
Strømforsyning brænder
4
5
Termostat 1. stadie
6
7
Termostat 2. stadie
8
9 Kontrollampe for spærring
10 Kontrollampe for drift 2. stadie
11
Strømforsyning pumpe anlæg
12
13 Fjernbetjent tænding af kedel
(hvis den forefindes, ellers oprettes der bro)
14
mpianto
15 Fjernbetjent kedelsikkerhedsanordning
(hvis den forefindes, ellers oprettes der bro)
16
ota
17
Rumtermostat
are)
18
ta
are)
18 17 16
Man får adgang til klemrækken, for at afvikle ter-
mostaternes og termometrets kapillarrør, ved at
fjerne overpanelet (B) ved at afmontere de 2
sideskruer (C). Reguleringstermostaterne (12-
13 - Fig. 16) kan justeres af brugeren ved hjælp
af drejeknappen foran. Sikkerhedstermostaten
har fast justering og manuel genindkobling i
henhold til Ministerdekret 1/12/75 samling R.
Der er pligt til:
- at anvende en topolet overbelastningssikring,
ledningsadskiller for fødeledning, der opfylder
kravene i CEI-EN standarderne (kontakternes
åbning skal udgøre mindst 3 mm)
- at overholde forbindelsen L1 (Fase) - N (Nul)
- at anvende kabler med et tværsnit lig med
eller over 1,5 mm
kabelsko.
- at følge eldiagrammerne i nærværende hæfte,
hver gang der udføres et elektrisk indgreb.
- at indrette en velfungerende jordforbindelse.
- det er forbudt at anvende vandrør til appara-
tets jordforbindelse.
Fabrikanten kan ikke drages til ansvar for even-
tuelle skader, der skyldes, at apparatet ikke har
nogen jordforbindelse, og tilsidesættelse af
15 14 13 12 11 10
2 , der er forsynet med spidse
B4 S3 T2 T1 N
9 8 7 6 5
- 49 -
angivelserne på eldiagrammerne.
Der findes et forbindelsessted til kedelhovedele-
mentets jordforbindelse på forhovedet.

6.2 Panelet set forfra

(Fig. 14)
Oversigt
1 Tændekontakt cirkulationspumpe
2 Tændekontakt brænder
3 Tændekontakt kedel
4 Testknap
5 Sikkerhedstrykafbryder genindkoblingsknap
6 Vandtemperatur kedel
7 Kontrollampe kedel tændt
8 Kontrollampe 1. brænderflamme
9 Kontrollampe 2. brænderflamme
10 Kontrollampe spærring af brænder
11 Kontrollampe sikkerhedstrykafbryder
12 Termostat TR1 regulering 2. kedelflamme
13 Termostat TR1 regulering 1. kedelflamme
14 Forberedelse til varmeregulering

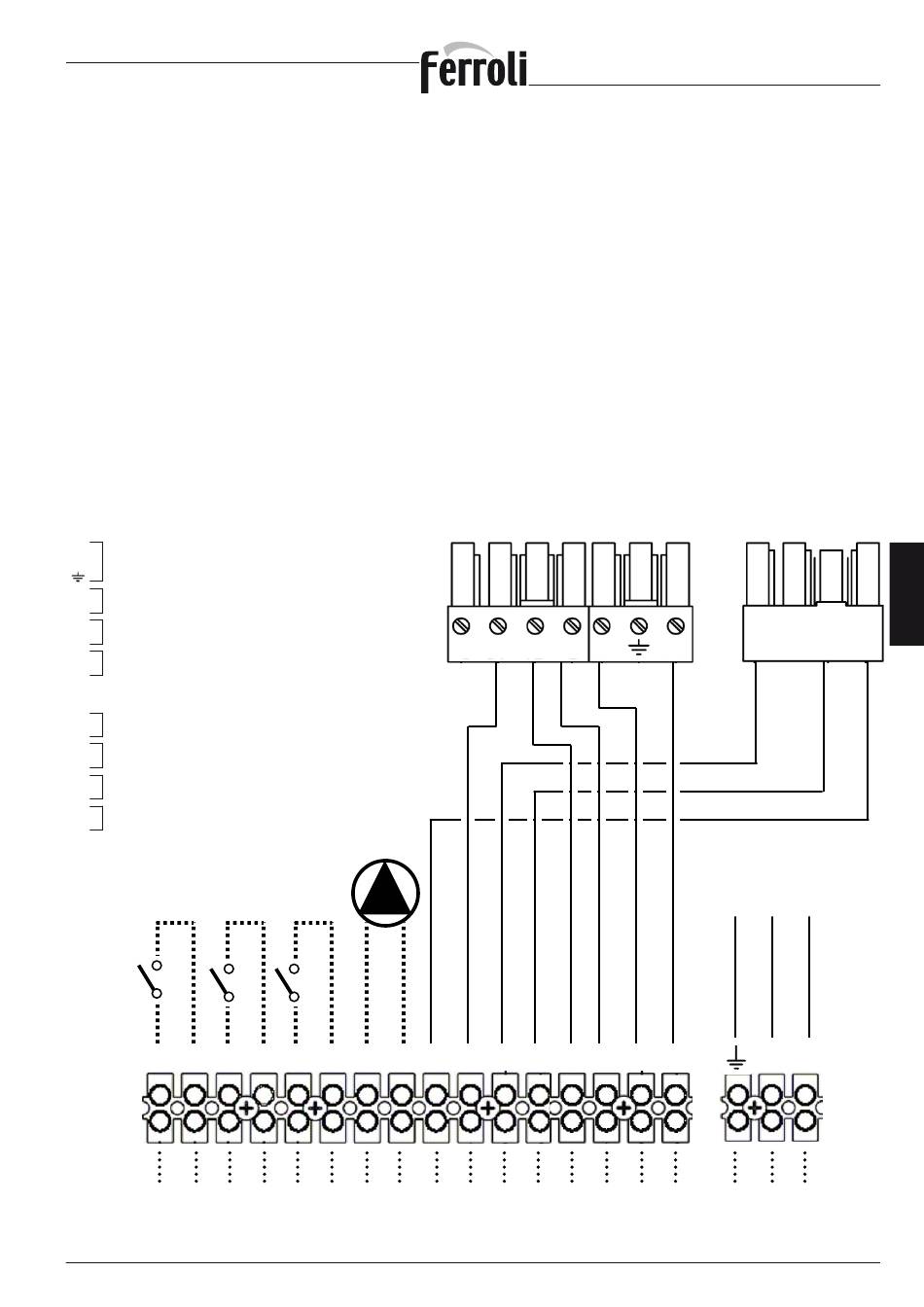

6.3 Diagram over klemrækkens elektriske
forbindelser
L1 T8 T7 T6
