6. PANEL INSTRUMENTOS ESTÁNDAR
6.1 Panel (Fig. 13)
El panel de instrumentos suministrado, realiza-
do en plástico con un grado de protección IP40,
acoge la instrumentación de regulación y de
seguridad. La instalación eléctrica a bordo de la
caldera debe ser:
- diseñada y realizada por personal cualificado y
conectado a una instalación de toma de tierra
de acuerdo con las normas legales vigentes.
- adecuada a la potencia máxima absorbida por la
caldera con cables eléctricos de sección idónea.
Los cables de alimentación y conexión al que-
mador deben tener el conductor de tierra algu-
nos mm más largo que los otros conductores del
mismo cable. Para las conexiones entre quema-
dor, panel eléctrico y suministro eléctrico se
recomienda el uso de cable H07 RN-F para
conexiones con instalación a la vista. Para otros
tipos de instalación o para situaciones ambienta-
les especiales se recomienda consultar las nor-
mativas vigentes. La formación y el diámetro de
los conductores se calculan en base a la absor-
ción del quemador. Para acceder a los instru-
mentos, girar el panel frontal (A). Para acceder a
L
N Alimentación panel de mandos
e
3
Alimentación quemador
4
5
Termostato 1ª fase
6
7
Termostato 2ª fase
8
9 Piloto de bloqueo
10 Piloto de funcionamiento 2ª fase
11
Alimentación bomba instalación
12
13 Encendido caldera a distancia
mpianto
(si existe en caso contrario puente)
14
15 Seguridad caldera a distancia
ota
(si existe en caso contrario puente)
16
are)
17
Termostato ambiente
18
ta
are)
18 17 16
la terminal de conexión y para extender los capi-
lares de los termostatos y del termómetro, retire
el panel superior (B) antes de desmontar los 2
tornillos laterales (C). Los termostatos de regula-
ción (12-13 - Fig. 16) pueden ser ajustados por
el usuario mediante el pomo frontal. El termosta-
to de seguridad es de regulación fija y tiene un
rearme manual como previsto por el D.M.
1/12/75 colección R. Es obligatorio:
- el uso de un interruptor magnetotérmico bipo-
lar, disyuntor de línea, conforme a las normas
CEI-EN (apertura de los contactos de cómo
mínimo 3 mm)
- respetar la conexión L1 (Fase) - N (Neutro)
- utilizar cables con sección mayor o igual a
1,5 mm 2 que incluyen terminales
- remitirse a los esquemas eléctricos del pre-
sente manual de instrucciones para cualquier
intervención de tipo eléctrico
- realice una eficaz conexión de tierra
- está prohibido el uso de los tubos del agua
para la puesta a tierra del aparato.
El fabricante no es responsable de los eventua-
les daños causados por la falta de puesta a tier-
ra del aparato y el incumplimiento de cuanto
figura en los esquemas eléctricos.
15 14 13 12 11 10
B4 S3 T2 T1 N
9 8 7 6 5
- 39 -
Para la puesta a tierra del cuerpo de la calde-
ra en el cabezal anterior hay previsto un punto
de conexión.
6.2 Vista frontal del panel (Fig. 14)
Pie
1 Interruptor encendido circulador
2 Interruptor encendido quemador
3 Interruptor encendido caldera
4 Pulsador Test
5 Pulsador restablecimiento presostato
de seguridad
6 Temperatura agua caldera
7 Piloto led caldera encendido
8 Piloto led 1 de llama quemador
9 Piloto led 2 de llama quemador
10 Piloto led bloque quemador
11 Piloto led presostato de seguridad
12 Termostato TR1 regulación 2 de llama caldera
13 Termostato TR1 regulación 1 de llama caldera
14 Predisposición para termorregulación

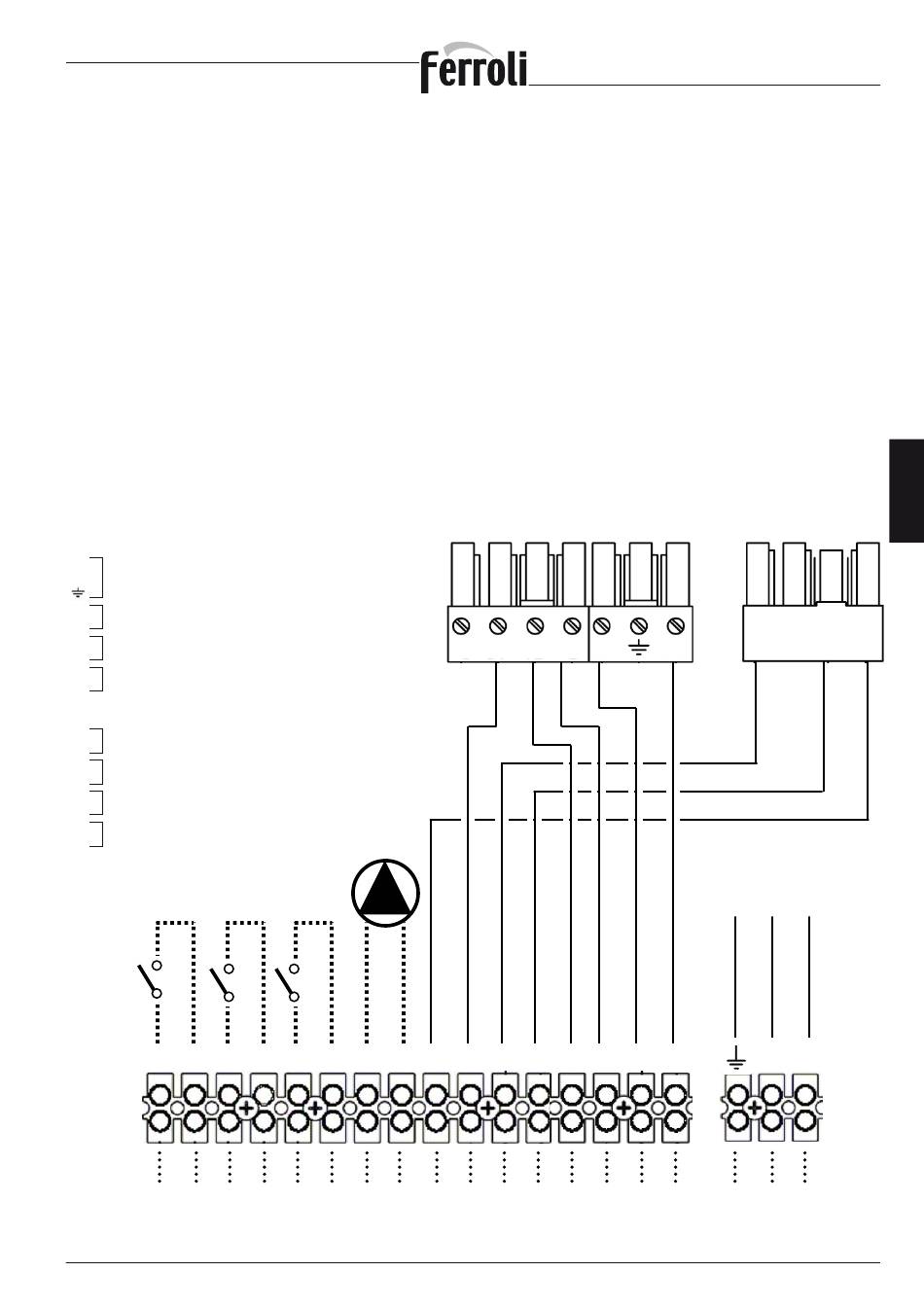

6.3 Esquema de las conexiones eléctricas
terminal de conexión
L1 T8 T7 T6
4 3 N
ES
B5
L
