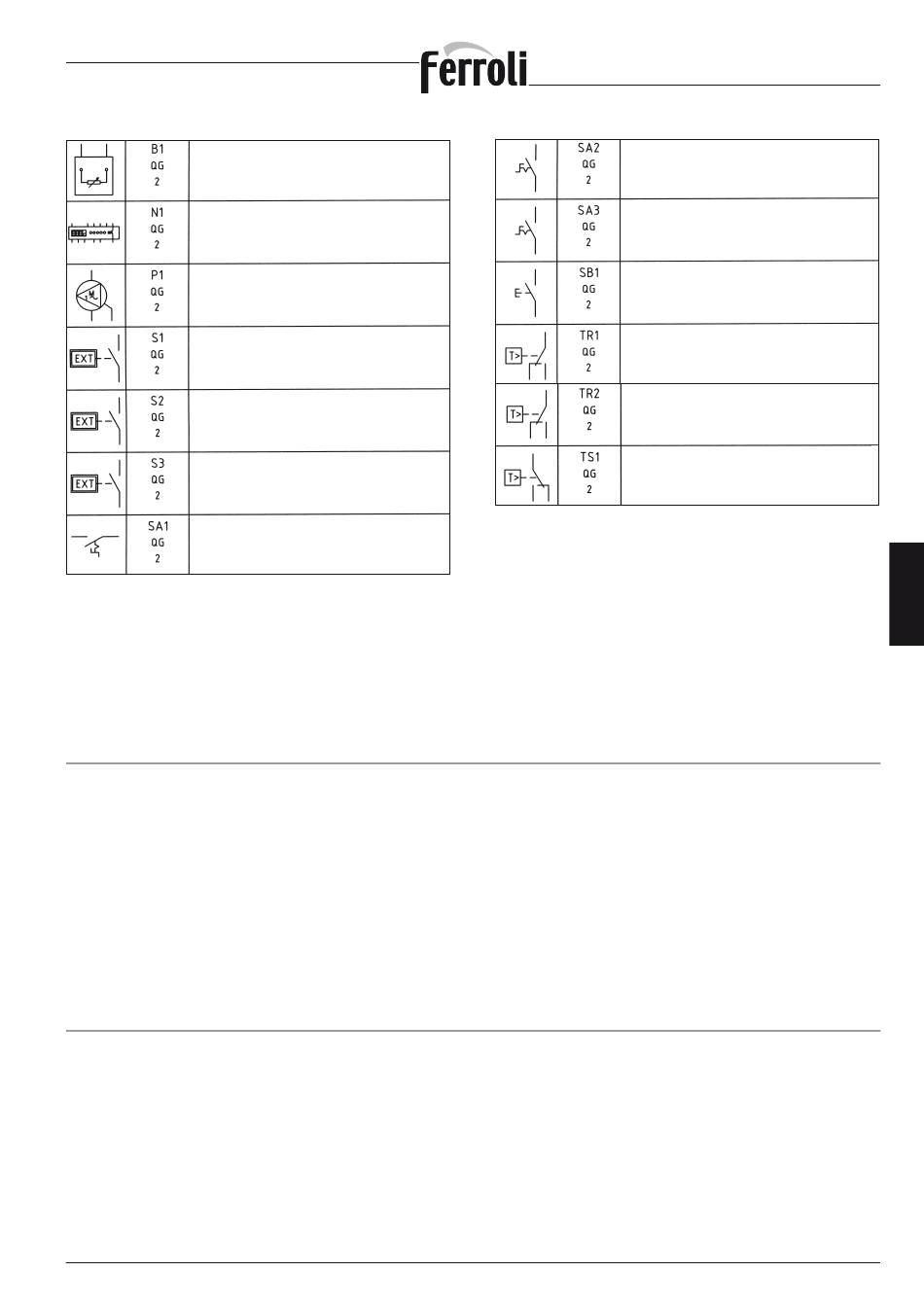

Oversigt over symboler/komponenter eldiagram
Fremløbstemperatur vand
Instrument kedelstatus/Vandtemperatur
Cirkulationspumpe vand anlæg
Fjernaktiveringssignal tænding
Eksternt sikkerhedsaktiveringssignal
Rumtermostat
Tændekontakt kedel
6.5 Bemærkninger vedrørende forbindelserne
Panelets standardelforsyningskabel af typen
FG7 RN-F 3G1,5 er allerede forbundet til
klemrækken. Hvis der opstår behov for at
udskifte det, skal der anvendes et egnet kabel i
overensstemmelse med de gældende love.
Brænderen fødes direkte gennem klemrækken,
hvis den er enfaset og har et maksimalt
strømforbrug på 3A. Anlæggets vandcirkulation-
7. PRINCIPDIAGRAM - CENTRALVARME- OG
BRUGSVANDSANLÆG (Fig. 16)
Det påhviler installatøren at vælge og installere
anlæggets komponenter, hvorved han/hun skal
overholde de alment gældende tekniske stan-
darder og den gældende lovgivning. Hvis der
fyldes frostvæske på anlægget, skal der anven-
des vandfrakoblingsanordninger. Der gøres
opmærksom på, at diagrammet på Fig. 18 er et
principdiagram. Hvis anlægget er anderledes,
kan De indhente udførlige oplysninger hos
vores Eftersalgsservice.
8. IGANGSÆTNING

8.1 Indledende eftersyn

Når kedlens hydrauliske og elektriske tilslutnin-
ger og brændstofforbindelser er foretaget, skal
man før igangsætningen kontrollere følgende:
- Om ekspansionsbeholderen og sikkerhedsventi-
len (såfremt den påkræves) er forbundet rigtigt,
samt at de ikke kan spærres på nogen måde.
- Om drifts-, sikkerheds-, minimumstermostater-
nes og termometrets kugler er spærret i de
dertil beregnede kapper.
- Om turbolatorerne er placeret i samtlige røgrør.
spumpe fødes direkte gennem klemrækken,
hvis den er enfaset og har et maksimalt
strømforbrug på 3A. Hvis brænderens eller
cirkulationspumpens strømforbrug er højere end
foreskrevet eller strømforsyningen er trefaset, er
man nødt til at forbinde nogle effektrelæer til de
dertil beregnede udgange på klemrækken.
Fjerntændingssignalet gør det muligt at tænde
for kedlen på afstand.
Oversigt
A Fremløb, anlæg
B Retur, anlæg
1 Kedel
2 Brænder forsynet med spærre- og
reguleringsventiler
3 Varmtvandsbeholder
4 System manifold
5 Til-frakoblingsventiler
6 Cirkulationspumpe
7 Kontraventiler
8 Ekspansionsbeholder, anlæg
9 Automatisk luftudlader
10 Sikkerhedsventiler
11 Blødgøringsfilter
12 Påfyldning af anlæg
- Om anlægget er fyldt med vand og helt tømt
for luft.
- Om pumpen eller pumperne fungerer
regelmæssigt.
- Om de hydrauliske og elektriske tilslutninger
samt de nødvendige sikkerhedsanordningers
og brændstofforbindelserne er udført i ove-
rensstemmelse med de gældende nationale
og lokale lovbestemmelser.
- Om brænderen er monteret ifølge anvisninger-
ne i fabrikantens brugervejledning.
- Om netspændingen og –frekvensen passer til
brænderen og kedlens elektriske udstyr.
- 51 -
Tænd-slukkontakt brænder
Tænd-slukkontakt cirkulationspumpe
Tastknap
Termostat 1. stadie brænder
Termostat 2. stadie brænder
Sikkerhedstermostat kedel
Opret bro, hvis den ikke allerede forefindes.
Kedlens eksterne sikkerhedsaktiveringssignal
gør det muligt at tilkoble endnu en kontakt, der
slukker for brænderen. Opret bro, hvis den ikke
allerede forefindes. Rumtermostatens kontakt
indvirker kun på vandcirkulationspumpen.
Opret bro, hvis den ikke allerede forefindes.
13 Spærreventil, brændstof
14 Gastryk stabilisator
15 Manuel spærreventil
16 Gasfilter
17 Vibrationshæmmende sammenkobling
18 Pumpe
19 Manometer
20 Sikkerhedstermostat
21 Reguleringstermostat
22 Trevejshane
23 Trykafbryder med manuel genindkobling
24 Flowafbryder
25 Reguleringstermostat
26 Termostat med manuel genindkobling
27 Temperaturtest fatning
28 Varmereguleringsventil
- Om anlægget er i stand til at optage den
varme, som vil blive frembragt.
- Om cirkulationspumpen er installeret ifølge
anvisningerne i afs. 5.5.5.
8.2 Første tænding
Når de i foregående afsnit fremstillede check er
blevet gennemført og har givet positive resulta-
ter, kan man foretage den første tænding af
brænderen; denne opgave skal overdrages til
en certificeret fagmand, der er anerkendt af
brænderens fabrikant. Fagmanden påtager sig
det fulde ansvar for, at justeringsfeltet befinder
