3 Montage et installation
Connecteur mâle
(appareil vu du dessus)
M18
1
2
4
3

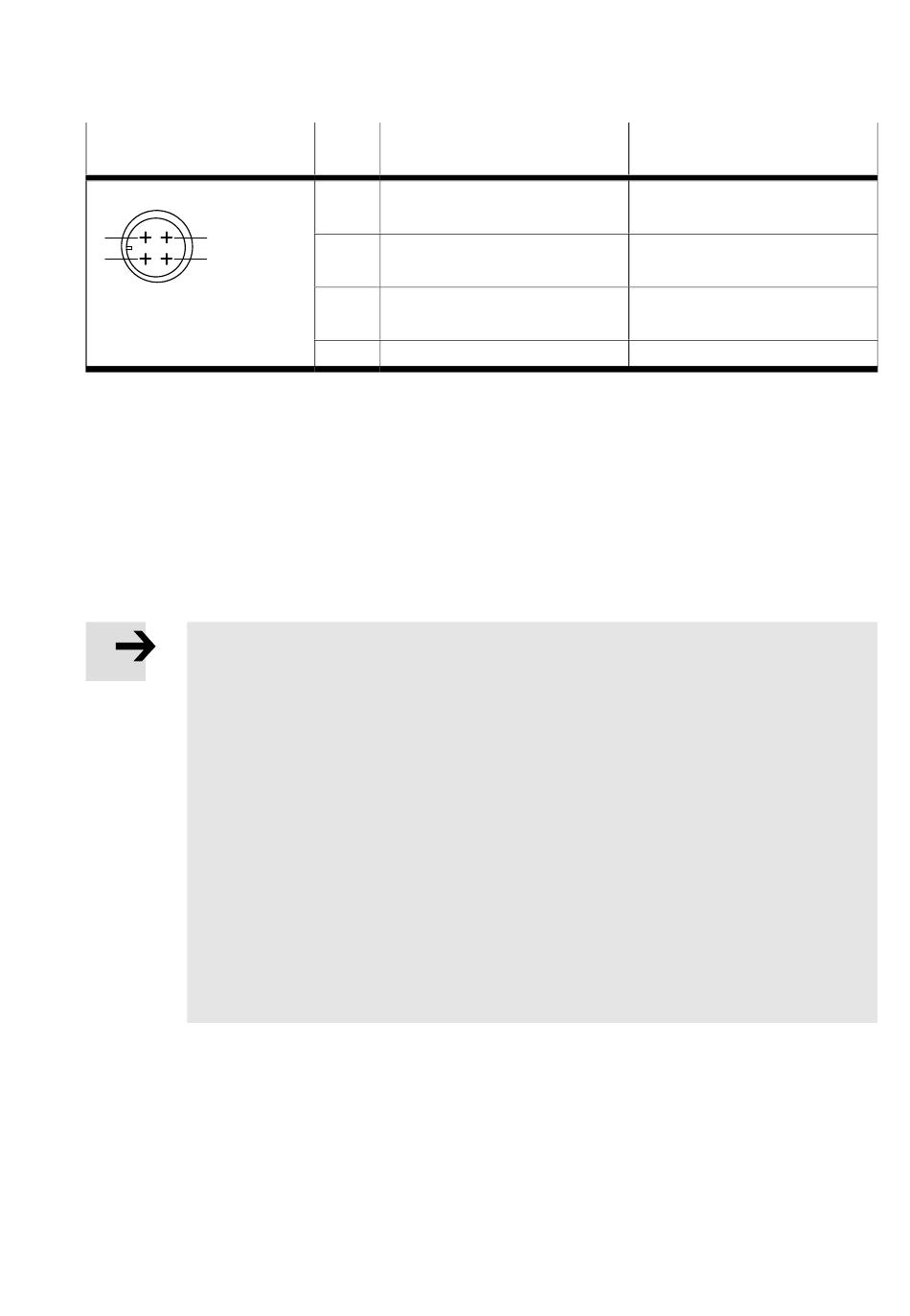

Tab. 3.1 Affectation des broches de l'alimentation système
Liaison équipotentielle
Le MSE6-E2M dispose des bornes de terre suivantes permettant le raccordement de la ligne équipoten­
tielle :
– broche 4 (connecteur M18) du connecteur de l'alimentation électrique du système,
– borne de terre au niveau de la plaque d'extrémité gauche de l'enchaînement électrique,
– borne de terre au niveau de la plaque de connexion pneumatique gauche
Nota
• Raccorder toujours le potentiel terrestre à la broche 4 (connecteur M18) "Terre
fonctionnelle".
• Relier la borne de terre de la plaque de connexion pneumatique gauche à la borne
de la plaque d'extrémité gauche de l'enchaînement électrique (prémontée à l'état
de livraison), par un câble de faible impédance (câble court à grande section).
• Relier la borne de terre de la plaque d'extrémité gauche de l'enchaînement
électrique au potentiel de terre par un câble de faible impédance.
• En établissant une liaison de faible impédance entre la borne de terre de la plaque
d'extrémité gauche et la borne de terre du raccord d'alimentation électrique, les
deux éléments sont au même potentiel et aucun courant de compensation ne peut
circuler.
Cela permet ainsi d'éviter les perturbations dues aux influences électromagnétiques et
de garantir la compatibilité électromagnétique conformément aux directives CEM ap­
plicables.
Festo – GDCB-MSE6-E2M-PB-FR – 1411a – Français
Broche Alimentation système
1 24 V
EL/SEN
2 24 V
OUT/A
3 0 V /
EL/SEN
0 V
OUT/A
4 Fe
Fonctionnement
Alimentation de l'électronique
et des capteurs
Alimentation électrique des
actionneurs
Tension de service
Terre du système
