INSTALLATION AV EXTRA LUFTPANEL: P-AP56NAM
12.5 ELEKTRISK ANSLUTNING
!
VA R N I N G
• Utför det elektriska kabelanslutningen på ett säkert sätt. Om den elaktriska kabelanslutningen inte är fullständig kan värme alstras vilket kan leda
till eldsvåda.
• Se till att kablarna sitter ordentligt så att ingen yttre kraft tillämpas på kabelanslutningar. Om monteringen inte är fullständig kan eldsvåda eller
värmealstring uppstå.
Kabel för automatisk
spjällmotor

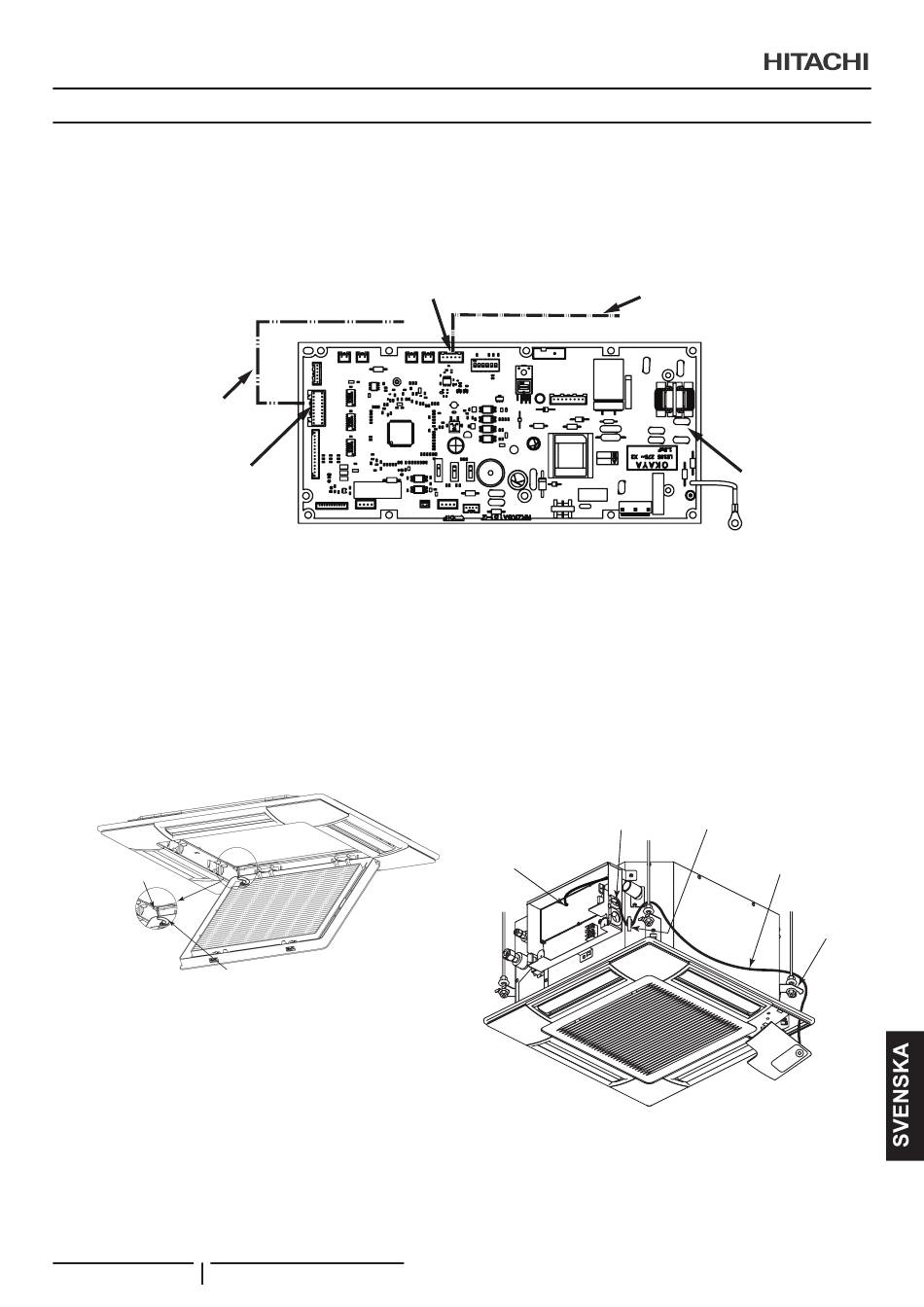

Följande kontakter används till panelen. Avlägsna tapen som håller fast kontakterna på panelen och dra ut dem. Anslut dem med
kabelansutningarna till CN7 och CN10 på kopplingslådan enligt följande figur.
?
O B S !
Stäng av strömmen innan du utför något elektriskt arbete. Om kontakterna ansluts med strömmen på aktiveras inte det automatiska spjället.
När man slutfört kabelanslutningen på panelen så sätter man
på luftintagsgallret. Sätt tillbaka det i motsatt ordning som för att
avlägsna det. Se sektion 3 i avsnitt
haken på stödsnöret på hålet i luftpanelen. Luftintagsgallret
Ⓐ
kan sättas dit i alla 4 riktningar genom att vrida på det. När flera
inomhusenheter installeras eller begärs av en användare, kan
luftintagsgallrets riktning väljas fritt.
Hål på luftpanel
Ⓐ
251 PMML0477 rev.2 - 11/2017
CN7
Installation". Sätt fast
"12.4
Stödsnöre
CN10
Rörelsesensor kan installeras på alla 4 hörnorna på
luftpanelen. Om den installeras på ett hörn som sitter långt från
kopplingslådan kan man föra igenom rörelsesensorns kabel till
kopplingslådan via enhetens fästjärn.
När du har dragit igenom anslutningskabeln samlar du ihop
anslutningskabelns överskottslängd med buntbandet och lämnar
det inuti taket.
Kabelanslutning
inomhusenhet
CN10
Kabel för Rörelsesensor
PCB
Slangklämma
Anslutningskabel
Fästjärn
