4 Raccordement électrique
Fig. 7
Occupation des bornes du
boîtier de terrain
16

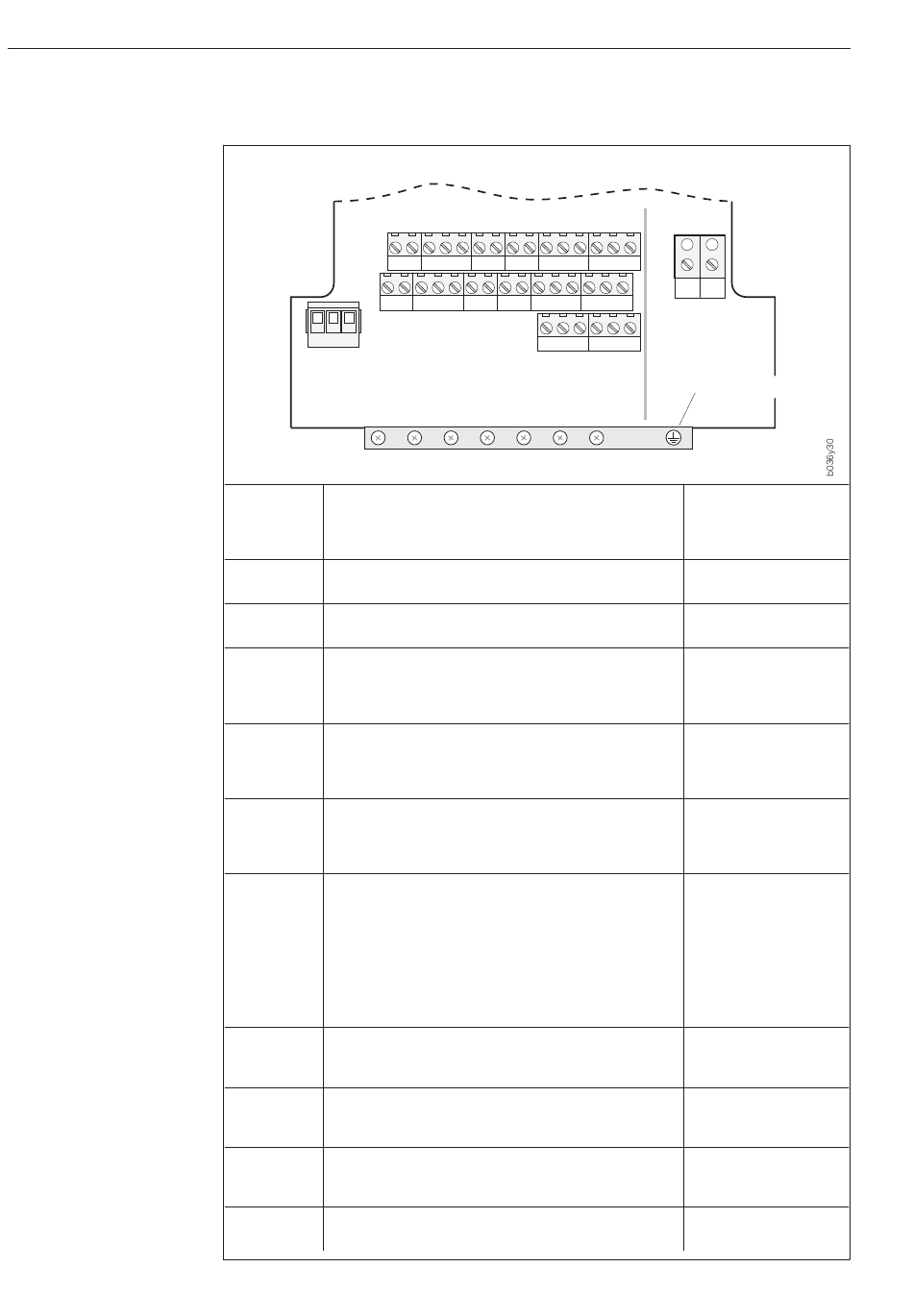

Schéma de raccordement (boîtier de terrain)
20 22 30 32 34 40 42 50 52 60 63 66 70 73 76
21 23 31 33 35 41 43 51 53 61 64 67 71 74 77
1 2 3
1
L– pour DC
2 L1 pour AC
3
N– pour AC
Rail de terre
Raccordement pour terre et blindage de câble
20
Données A
21
Données B
22
23
30 (+) Sortie imp./fréq. 1 (active ou passive)
32
(+) Sortie imp./fréq. 2 (active ou passive)
34
(+) Sortie imp./fréq. 3 (active ou passive)
31, 33, 35 (–) Masse commune pour toutes les sorties
40
(+) Entrée courant 1
41 (–) Masse pour entrée courant 1
42
(+) Entrée courant 2
43
(–) Masse pour entrée courant 2
50 (+) Entrée auxiliaire 1
51
(–) Masse pour entrée auxiliaire 1
52
(+) Entrée auxiliaire 2
53 (–) Masse pour entrée auxiliaire 2
60
(+) Sortie courant 1
61 (–) Masse pour sortie courant 1
63 (+) Sortie courant 2
64
(–) Masse pour sortie courant 2
66 (+) Sortie courant 3
67 (–) Masse pour sortie courant 3
62
Borne de contrôle sortie courant 1
65 Borne de contrôle sortie courant 2
68 Borne de contrôle sortie courant 3
70
(a) Contact travail
71 (u) Commun relais 1
72 (r) Contact repos
73
(a) Contact travail
74 (u) Commun relais 2
75
(r) Contact repos
76 (a) Contact travail
77 (u) Commun relais 3
78
(r) Contact repos
80 Version Dx : données A (Dx+)
81
Version Dx : données B (Dx–)
62 65 68 72 75 78
L+ pour DC
version DoS : DoS+
version DoS : DoS–
Procom DZL 363
80 81
Rail de terre (boîtier)
Alimentation
Rackbus RS 485
Enregistreur de données
(en cours)
Sorties
impulsions/fréq.
1, 2, 3
Entrées courant
(en preparation)
Entrées auxiliaires 1, 2
Sorties courant 1, 2, 3
Sortie relais 1
Sortie relais 2
Sortie relais 3
liaison vers capteur
Promass 63
