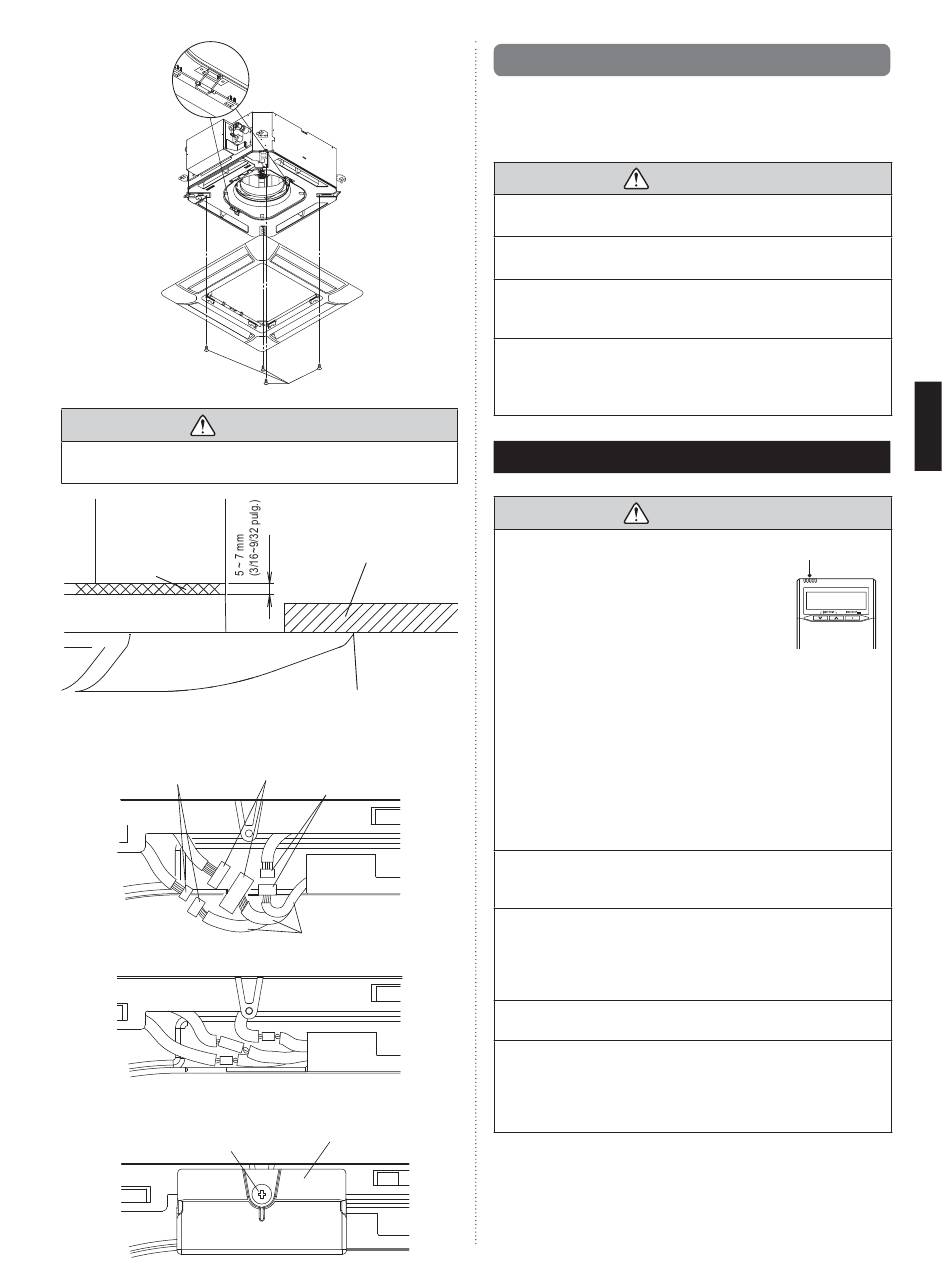

Utilice únicamente los tornillos provistos para instalar
el panel decorativo.
Unidad de interior
Sellador
Panel decorativo
(2) Conecte el conector.
Cable (pantalla): BLANCO
Cable (lama): BLANCO
• Arregle los cables como se ilustra a continuación.
(3) Fije la cubierta del conector.
Tornillo
9374318438-05_IM.indb 13
Tornillo
PRECAUCIÓN
Cielorraso
Ningún espacio entre el
cielorraso y el panel decorativo
alrededor de toda la periferia
Cable (lama): ROJO
Lado de la unidad de interior
Cubierta del conector
8.3. Fije la rejilla de entrada
La instalación es a la inversa de "REMOCIÓN DE LA REJILLA
DE ENTRADA".
La rejilla de entrada se puede girar e instalar de 4 modos
para adaptarse a la preferencia del usuario.
PRECAUCIÓN
El ángulo de la lama no se puede cambiar si no hay
energía, (si se desplaza manualmente, se puede dañar.)
El conjunto de rejilla es direccionalmente relativo al
cuerpo del acondicionador de aire.
Instale de tal manera que no haya un espacio entre el
conjunto de rejilla y el cuerpo del acondicionador de
aire.
El panel decorativo se equipa con un accesorio
para evitar que la rejilla esté completamente abierta.
Asegúrese de leer el MANUAL DE INSTALACIÓN que se
incluye con el panel decorativo antes de la instalación.

9. AJUSTE DEL TELEMANDO

.
PRECAUCIÓN
Al detectar la temperatura ambiente
c o n e l t e l e m a n d o , c o n f i g u r e e l
telemando según las siguientes
condiciones. Si el mando a distancia
n o e s t á b i e n l o c a l i z a d o , n o s e
detectará la temperatura ambiente
correcta y, por ende, se producirán
condiciones anormales como "no
refrigerado" o "no calefaccionado",
incluso cuando el acondicionador de
aire está funcionando normalmente.
• Localice dónde se detecte una temperatura promedio
para la habitación que tiene aire acondicionado.
• No lo localice directamente expuesto al aire de salida
proveniente del acondicionador de aire.
• Localícelo fuera de la luz solar directa.
• Localícelo lejos de la inÀ uencia de otras fuentes de
calor.
No toque directamente con las manos el circuito
impreso del telemando y los componentes del circuito
impreso.
No cablee el cable del mando a distancia junto o en
paralelo con los cables de conexión y los cables de
alimentación eléctrica de la UNIDAD DE INTERIOR y
la UNIDAD DE EXTERIOR y la CAJA DE RAMAL. Esto
puede ocasionar un funcionamiento defectuoso.
Cuando instale el cable cerca a una fuente de ondas
electromagnéticas, use cable blindado.
No configure los interruptores DIP, ya sea en el
acondicionador de aire o en el mando a distancia, de
cualquier otra manera a la indicada en este manual
provisto con el acondicionador de aire. El hacerlo
podría resultar en un funcionamiento defectuoso.
Sensor de
temperatura
Sp-13
