TSA 160 NT

11. 1 1 Commande de WC

Utiliser uniquement une gâche électrique à courant de repos.
à En cas de panne de courant, la porte est librement praticable.
à L'interrupteur va-et-vient « OCCUPE » commute entre les modes de fonctionnement AUTOMATIQUE et NUIT.
à Pour la position de commutation « OCCUPE », le mode de fonctionnement NUIT est réglé et la commande via
KI ou KA n'est pas possible. Les lampes de signalisation « OCCUPE » sont enclenchées.
à La porte peut être ouverte de l'extérieure uniquement via le contacteur d'autorisation KB.
à Fonctionnement sans interrupteur-programmateur avec écran ni sélecteur de fonctions à bouton rotatif.
Mettre l'interrupteur-programmateur interne de l'entraînement hors service :
Débrancher le connecteur plat du fil rouge (24 V) du programmateur de fonction interne et l'isoler.
X
Réglages des paramètres :
Régler ou
X e1 e2
Accessoires :
à AS500 Unité de commutation avec affichage lumineux pour WC pour personnes handicapées, réf. n° 47953
à SLE, lampe de signalisation, encastrée, AS500, AW, préassemblée, réf. n° 115942

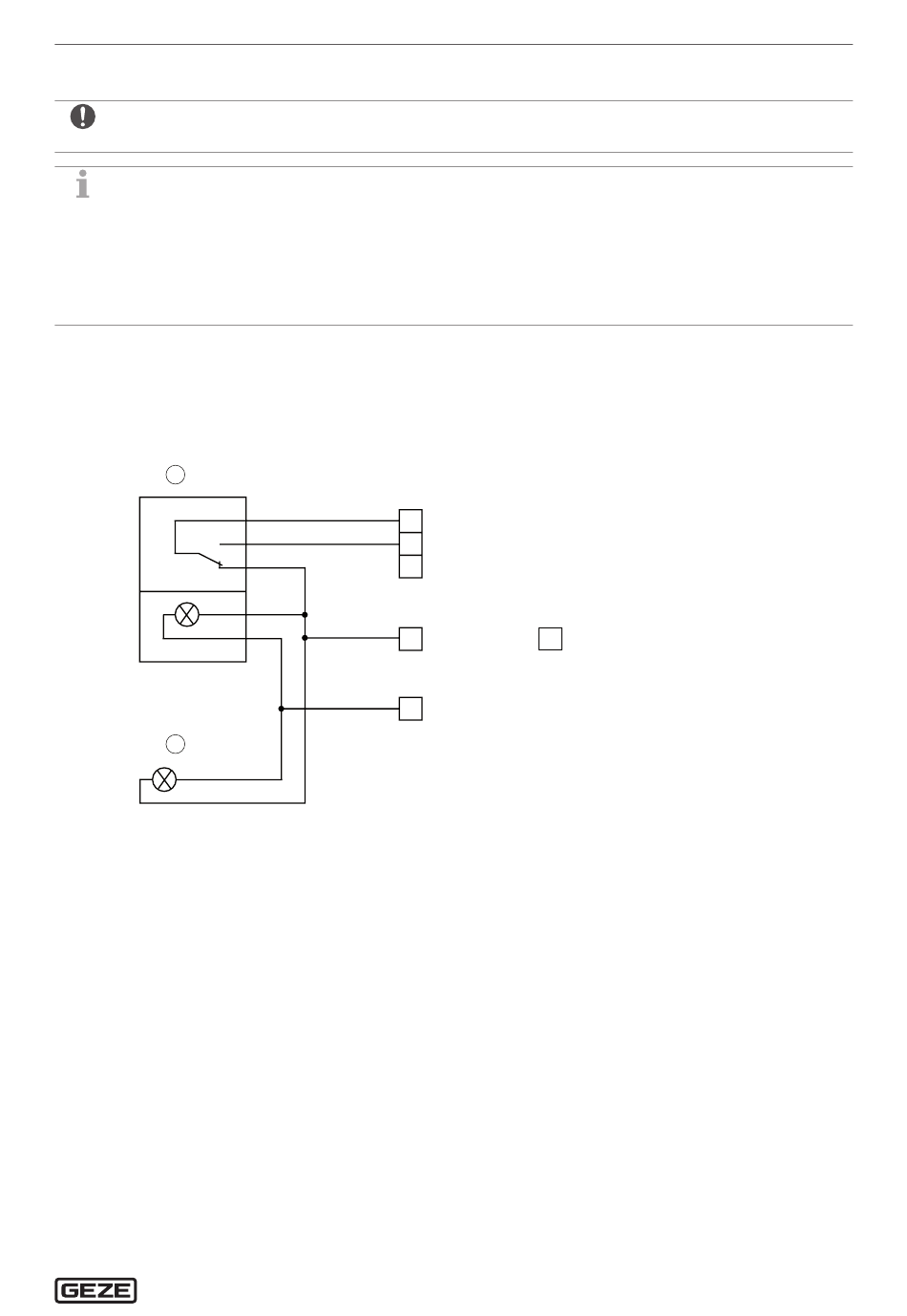

1
2
1 Bloc d'interrupteur AS500 « OCCUPE » INTERIEUR
2 Lampe de signalisation SLE « OCCUPE » EXTERIEURE
sur (programmateur nuit).
17
DCU5
PS
DCU5
PE1
51 PE1
DCU5
2 24V
8 AUT
9 DO
DCU5
ou PE2
52 PE2
1 GND
Entrées paramétrables
