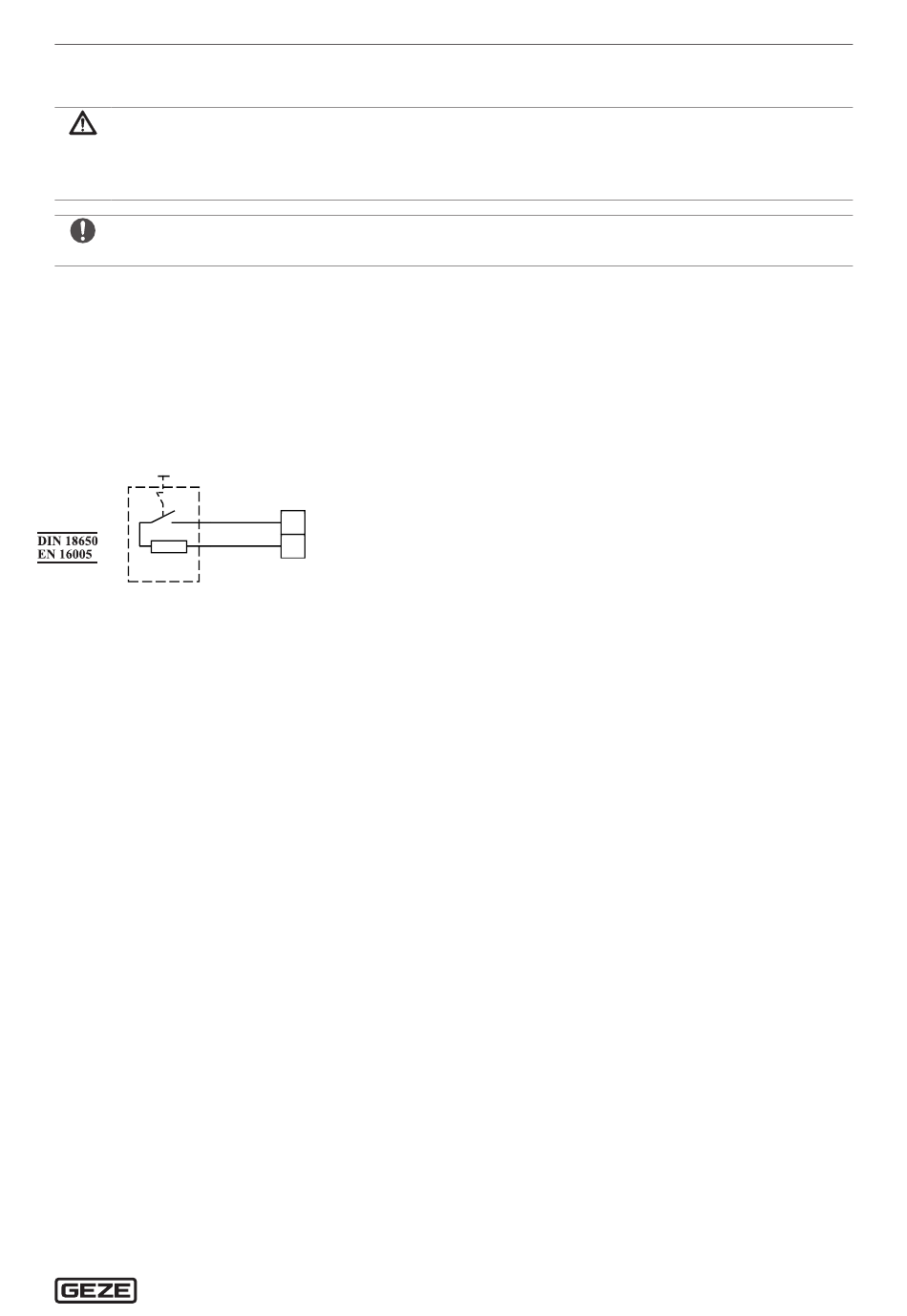

11.3 Verrouillage de secours

AVERTISSEMENT
Danger de blessure par écrasement et cisaillement!
Les sensors de sécurité et la détection d'obstacle ne sont pas évalués. La porte se ferme avec la force réglée.
Si la porte se ferme brusquement, sortir de la zone de danger.
X
Le verrouillage de secours n'est pas autorisé pour les portes déportées et les issues de secours.
à L'entrée paramétrable PE2 peut être utilisée pour le raccordement d'un commutateur de verrouillage de secours.
à En cas d'actionnement du commutateur de verrouillage de secours, le contact est fermé et sous 17,83 V à l'en-
trée PE2. La porte se ferme et se verrouille. Les contacteurs KI, KA et KB ainsi que les sensors de sécurité sont
masqués. Le mode de fonctionnement Ouverture permanente est interrompu.
à La fonction nécessite une résistance de terminaison de 20 kOhms pour fonctionner correctement.
à La porte reste fermée tant que le signal de verrouillage de secours est présent à l'entrée.
à Régler les paramètres :
à DPS : sur
e2
à ST220 : Régler la « Fonction PE2 » sur « Verr. de secours 20kOhms NO ».
à S1, S2 : Régler le paramètre 18 sur 07 (« Verr. de secours 20kOhms NO »).
20 kΩ
11.4 Contacteur supplémentaire (P-KI, P-KA)
à Les entrées paramétrables peuvent être utilisées pour le raccordement de contacts normalement ouverts
supplémentaires comme contacteur intérieur ou contacteur extérieur.
à Régler les paramètres :
à DPS : Mettre
à ST220 : Mettre « Fonction PE1 » ou « Fonction PE2 » sur « Commande P-KI NO » ou « Commande P-KA NO ».
à S1, S2 : Régler le paramètre 17 ou 18 sur la valeur 08 pour le contacteur intérieur ou sur la valeur 09 pour le
contacteur extérieur.
à Indications, voir contacteur intérieur (KI), ou contacteur extérieur (KA)
11.5 Fonctions de détection
Généralités
à Lors de la commande la sortie de l'interrupteur est fermée (à l'entrée PE1 ou PE2 se trouvent 24 V).
à Pour les installations à 2 vantaux, le bouton-poussoir peut être raccordé à la commande du vantail de service
ou à la commande du vantail semi-fixe.
Régler le temps de maintien en ouverture à la commande du vantail de service.
X
à Si le capteur est raccordé sur la commande du vantail semi-fixe, en cas de commande de la fonction de détec-
tion, les deux vantaux s'ouvrent, même si le mode de fonctionnement « 1 vantail » est défini, si l'entraînement
du vantail semi-fixe est activé (programmateur de fonction interne en position « I » ou « II »).
11.5. 1 Fonction de détection
Régler les paramètres :
à DPS : Régler
1. Contact de détection = ouvrir la porte / 2. Contact de détection = fermer la porte.
S'il n'y a pas de deuxième contact de détection, la porte reste ouverte jusqu'à l'inversion du mode de
fonctionnement.
Ouverture à 2 vantaux pour l'entraînement à 2 vantaux, si le capteur est raccordé à l'entraînement SF.
à ST220 : Régler « Fonction PE1 » ou « Fonction PE2 » sur « Bouton-poussoir NO » pour :
1. Contact de détection = ouvrir la porte / 2. Contact de détection = fermer la porte.
à S1, S2 : Régler le paramètre 17 ou 18 sur la valeur 10 (bouton-poussoir NO) pour :
1. Contact de détection = ouvrir la porte / 2. Contact de détection = fermer la porte.
S'il n'y a pas de deuxième contact de détection, la porte reste ouverte jusqu'à l'inversion du mode de
fonctionnement.
(« Verrouillage de secours 20 kOhms NO »).
07
oder
PE2
2 24V
52 PE2
ou sur pour le contacteur intérieur ou sur
e1 e2 0 8
ou sur pour
e1 e2 1 0
PE3
2 24V
53 PE3
Entrées paramétrables
pour le contacteur extérieur.
0 9
