Sensor de sécurité de fermeture et d'ouverture
5.3 Sensor de sécurité GC 334
à GC 334 Module, réf. n° 126410
Respecter les instructions de montage.
X
Régler le test :
X
à DPS : Mettre
à ST220 : Régler « signaux de sortie », « test SI » sur »test avec GND ».
à S1, S2 : Mettre le paramètre 11 sur 02 pour « Test avec GND ».
à maximum de 6 modules en série
5.3. 1 Surveiller la fermeture et l'ouverture
Régler les paramètres de type de contact :
X
à DPS : sur
s1
sur
s3
(réglage d'usine).
à ST220 : Régler « Signaux d'entrée », « SI1 –
borne SIS », « Type de contact SI1 »
sur « contact d'ouverture » et « SI3 –
borne SIO », « Type de contact SI3 » sur
« contact d'ouverture » (réglage d'usine).
à S1, S2 : Mettre les paramètres 7 et 9 sur 02
« contact d'ouverture ».
Régler les paramètres de fonction :
X
à DPS : Régler
sur
f3
0 6
à ST220 : Mettre « Signaux d'entrée », « SI1
– borne SIS », « Fonction SI1 » sur
la fonction désirée et mettre « SI3 –
borne SIO », « Fonction SI3 » sur « SIO
arrêt » ou « SIO arrêt SF-GF ».
à S1, S2 : Mettre le paramètre 8 sur la fonction
désirée.
Mettre le paramètre 10 sur 05 « SIO
arrêt » ou 06 « SIO arrêt SF GF ».

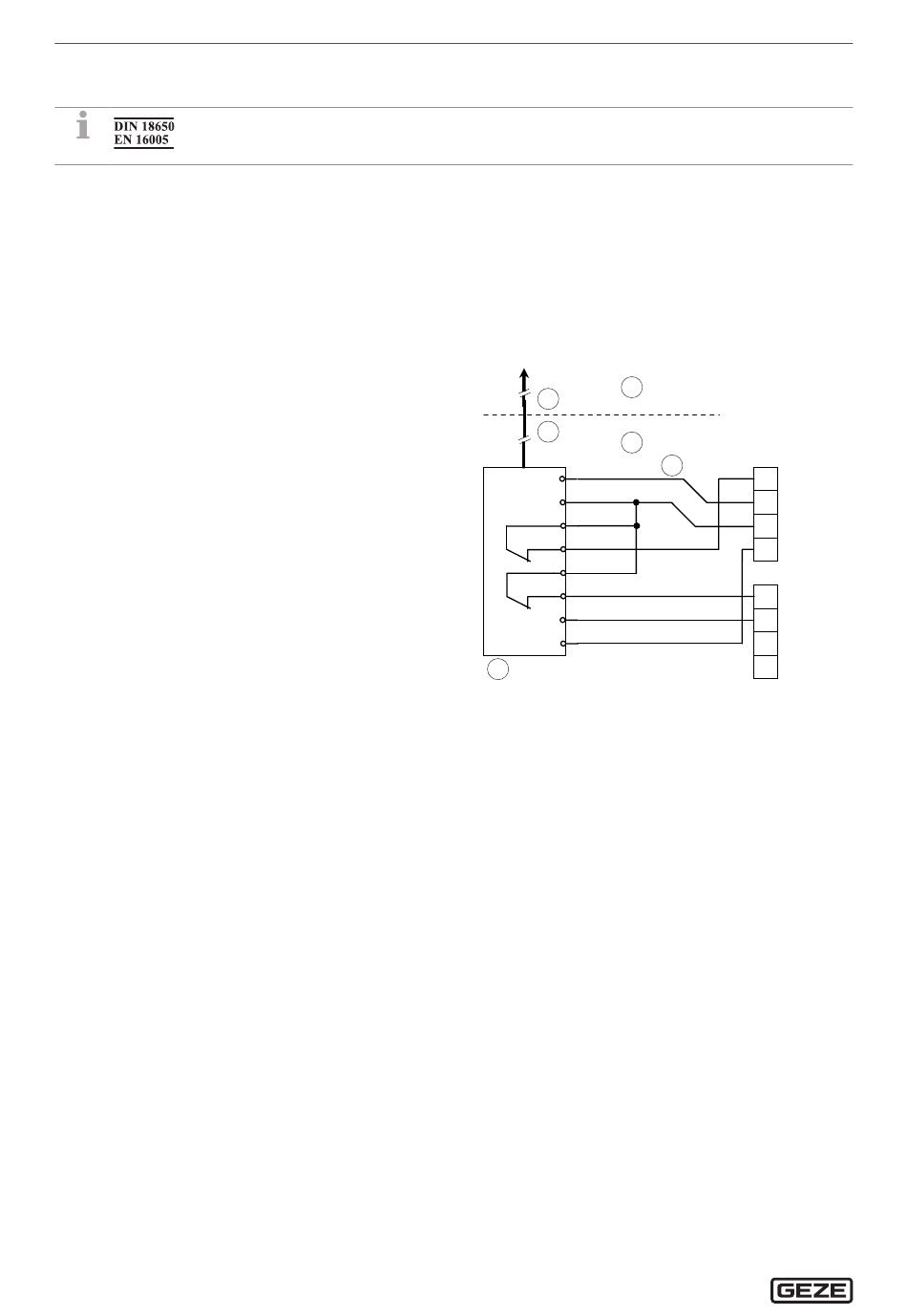

à Configuration des modules GC 334 du
à Côté paumelles :
à Côté opposé aux paumelles : DIP1 = OFF
14
sur (Test avec GND).
Te 0 2
(« contact d'ouverture ») et
0 2
(« contact d'ouverture »)
0 2
sur la fonction souhaitée et
f1
(« SIO arrêt ») ou
0 5
(« SIO arrêt SF GF »).
DIP1 = ON
2
1
1
3
BN
-
60mA
GN
+
YE
WH
PK
VT
BU
-
RD
+
5
1 Module GC 334
2 Côté opposé aux paumelles
3 côté paumelles
4 Passe-câbles
5 GC 334 côté opposé aux paumelles
TSA 160 NT
SIO
4
13 SIO
1 GND
2 24V
10
TST
SIS
11 SIS
1
GND
2 24V
10 TST
