TSA 160 NT

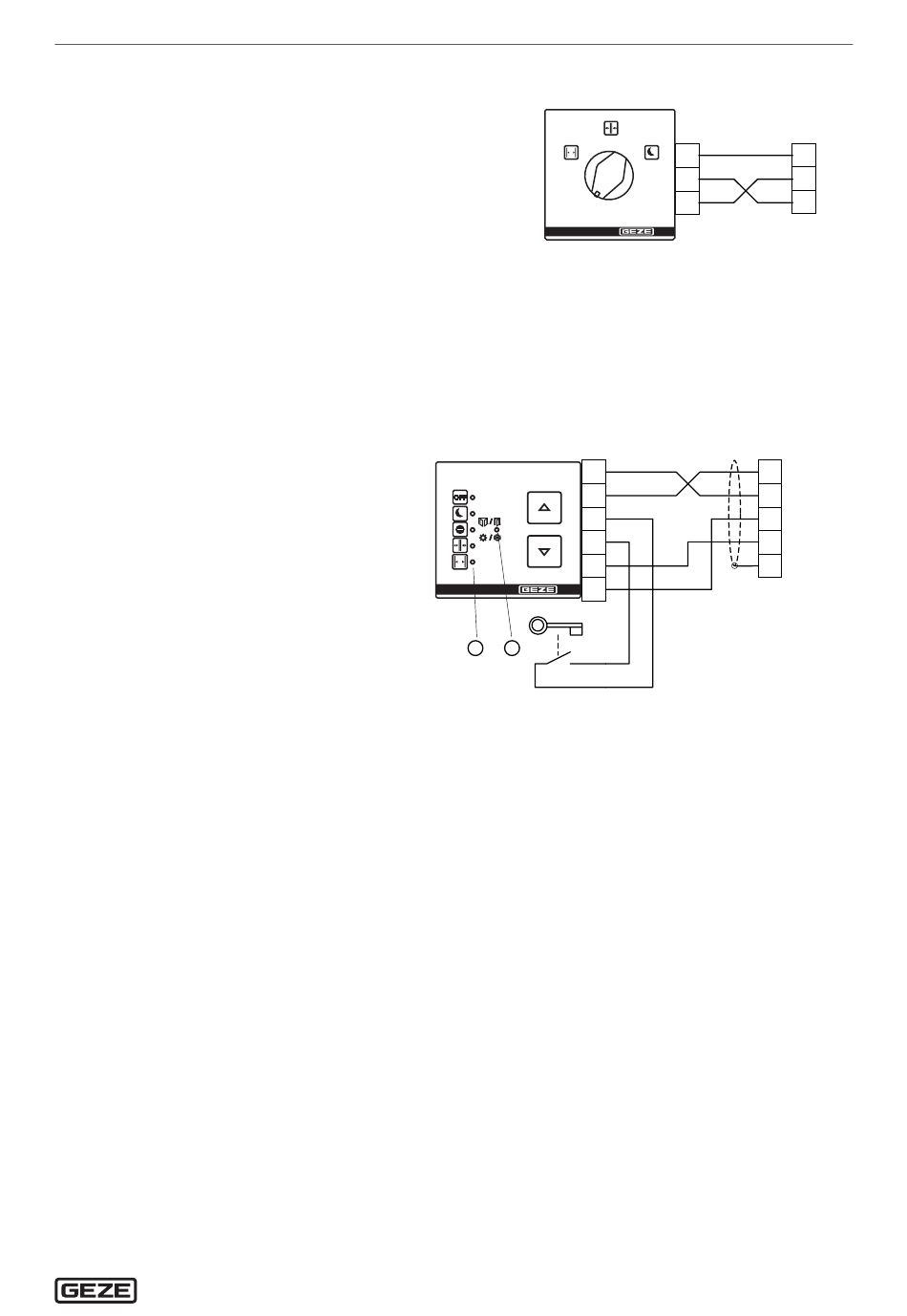

13.3 Sélecteur de fonctions mécanique (MPS-D, interrupteur-programmateur externe)
à MPS-D, AS500, réf. n° 118417
à MPS-D-ST, avec clef, AS500, réf. n° 118418
à Modes de fonctionnement : NA, AU, DO
à Accessoires :
à Recouvrement 1 partie, AS500, réf. n° 120503
Régler les paramètres (interrupteur-programma-
X
teur binaire interne ou externe):
à DPS : Régler
tique sur la valeur
porte » (réglage d'usine).
à ST220 : Régler « Signaux », « Signaux d'entrée », « AU » sur la valeur « Ferme-porte » (réglage d'usine).
Régler « Signaux », « Signaux d'entrée », « DO » sur la valeur « Ferme-porte » (réglage d'usine).
à S1, S2 : Régler le paramètre 19 sur la valeur 01 pour « ferme-porte » (réglage d'usine).
Débrancher l'interrupteur-programmateur interne (détacher et isoler le conducteur rouge).
X
Pour les installations à 2 vantaux, raccorder au vantail de service.
X
13.4 Sélecteur de fonctions à touches (TPS)
à TPS, AS500, encastré, réf. n° 113231
à TPS SCT, AS500, encastré, avec contact à
clé, sans demi-cylindre profilé, réf. n° 113232
à Modes de fonctionnement :
OFF, NA, LS, AU, DO, été/hiver
Respecter les instructions de montage.
X
à Accessoires :
à Demi-cylindre profilé, réf. n° 090176
à Contact supplémentaire, réf. n° 024467
à Cache pour montage apparent simple, AS500,
réf. n° 120503
à Cache pour montage apparent double,
AS500,
réf. n° 128609
à La commande du TPS est uniquement
possible,
à si aucun signal actif n'est présent aux
bornes 8 (AU) et 9 (DO),
à si les bornes 1–44 sont pontées ou si le
contact à clé est actionné,
à par un déverrouillage avec mot de passe,
si un mot de passe a été paramétré dans
le menu de service.
à Commutation fonctionnement à 1 vantail/2 vantaux :
Appuyer sur les touches   en même temps.
X
, type de contact automa-
ps
pour « ferme-
01
1
2
70 mA
2
1
1
44
41
42
1 2
LED pour affichage de mode de fonctionnement ; en cas
d'erreur, les LED affichent un code d'erreur (voir chapitre 25.3,
« Messages d'erreur du sélecteur de fonctions à bouton rotatif »).
Affichage fonctionnement à 1 vantail/2 vantaux
(la LED s'allume en cas de fonctionnement à 1 vantail,
la LED clignote en cas de maintenance due)
Mode de fonctionnement
PS-GF
2
1
24V
2 8
AUT
9
3
DO
RS485
1 GND
2 24V
42 RS485-A
41 RS485-B
43 SCR
31
