Mode de fonctionnement

22 Mode de fonctionnement
Avec LED 1 à LED 4, on affiche le mode de fonctionnement réglé.
5 4 3 2
○ ○ ○ ○
○ ○ ○ ●
○ ○ ● ○
○ ● ○ ○
○ ○ ○ ●
○ ● ● ○
23

Menu de maintenance

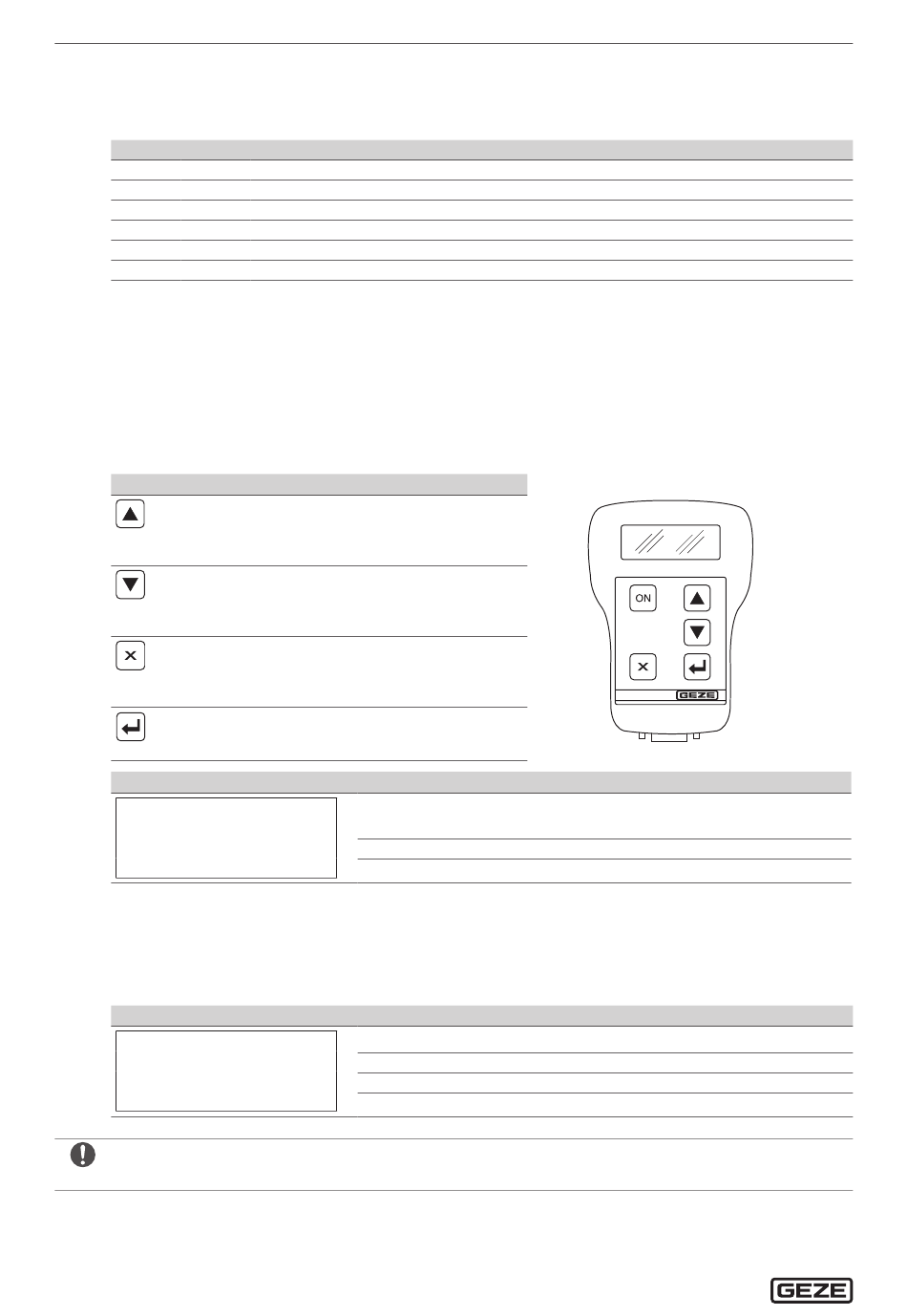

23. 1 Terminal de service ST220

à Terminal de service ST220, réf. n° 087261
à La mise en service de l'entraînement avec le terminal de service ST220 est possible à partir de la version de
logiciel V2.1.

23.2 Commande ST220

Bouton Fonction
Curseur vers le haut
Augmenter les valeurs numériques
Parcourir vers le haut (lorsqu'on actionne la touche pendant
plus de 2 s)
Curseur vers le bas
Réduire les valeurs numériques
Parcourir vers le bas (lorsqu'on actionne la touche pendant
plus de 2 sec)
Annuler l'introduction
Toute introduction peut être annulée en appuyant sur la
touche x. La position d'introduction passe alors à la première
position du menu ou un niveau de menu en arrière.
Sélectionner
Actualiser l'affichage
Reprendre les nouvelles valeurs
Affichage immédiatement après le raccordement
G E Z E
Terminal de service
2.1
XXXXXYWWJJZZZZZZV

23.3 Mode de maintenance ST220

à Le système passe en mode de service en cas de raccordement du terminal de service au DCU5.
à La maintenance est possible dans les modes de fonctionnement LS, AU et DO.
à En mode de maintenance, la porte reste en service dans le mode de fonctionnement actuel.
Affichage après l'établissement de la liaison avec la commande de porte
TSA160 NT 3.1
DCU500 xy
Automatique
Fermé
Ne quitter le menu de service qu'une fois dans l'écran de démarrage, car sinon les réglages des paramètres ne
X
sont pas enregistrés.
44
1 Mode de fonctionnement
●
OFF
○
Nuit
○
Sens unique
○
Automatique 1 vantail (AU-hiver)
●
Ouverture permanente
○
Automatique 2 vantaux (AU-été)
Version de logiciel ST220 V2.1
Numéro de série du ST220
Type d'entraînement
D0
« xy » : « GF » pour vantail de service, « SF » pour vantail semi-fixe
Mode de fonctionnement
État de la porte
Version de logiciel 3.0 Version de matériel E1
TSA 160 NT
