TSA 160 NT
5. 1 .2 Surveiller l'ouverture
Régler les paramètres de type de contact :
X
à DPS : Régler
(réglage d'usine)
à ST220 : Régler « Signaux d'entrée », « SI3 – borne SIO »,
« Type de contact SI3 » sur « contact d'ou-
verture »
(réglage d'usine).
à S1, S2 : Régler le paramètre 9 sur 02 « contact
d'ouverture ».
Régler les paramètres de fonction :
X
à DPS : Régler
arrêt SF GF).
à ST220 : Régler « Signaux d'entrée », « SI3 – borne
SIO », « Fonction SI3 » sur « SIO arrêt » ou
« SIO arrêt SF GF ».
à S1, S1 : Mettre le paramètre 10 sur 05 « SIO arrêt »
ou 06 « SIO arrêt SF GF ».

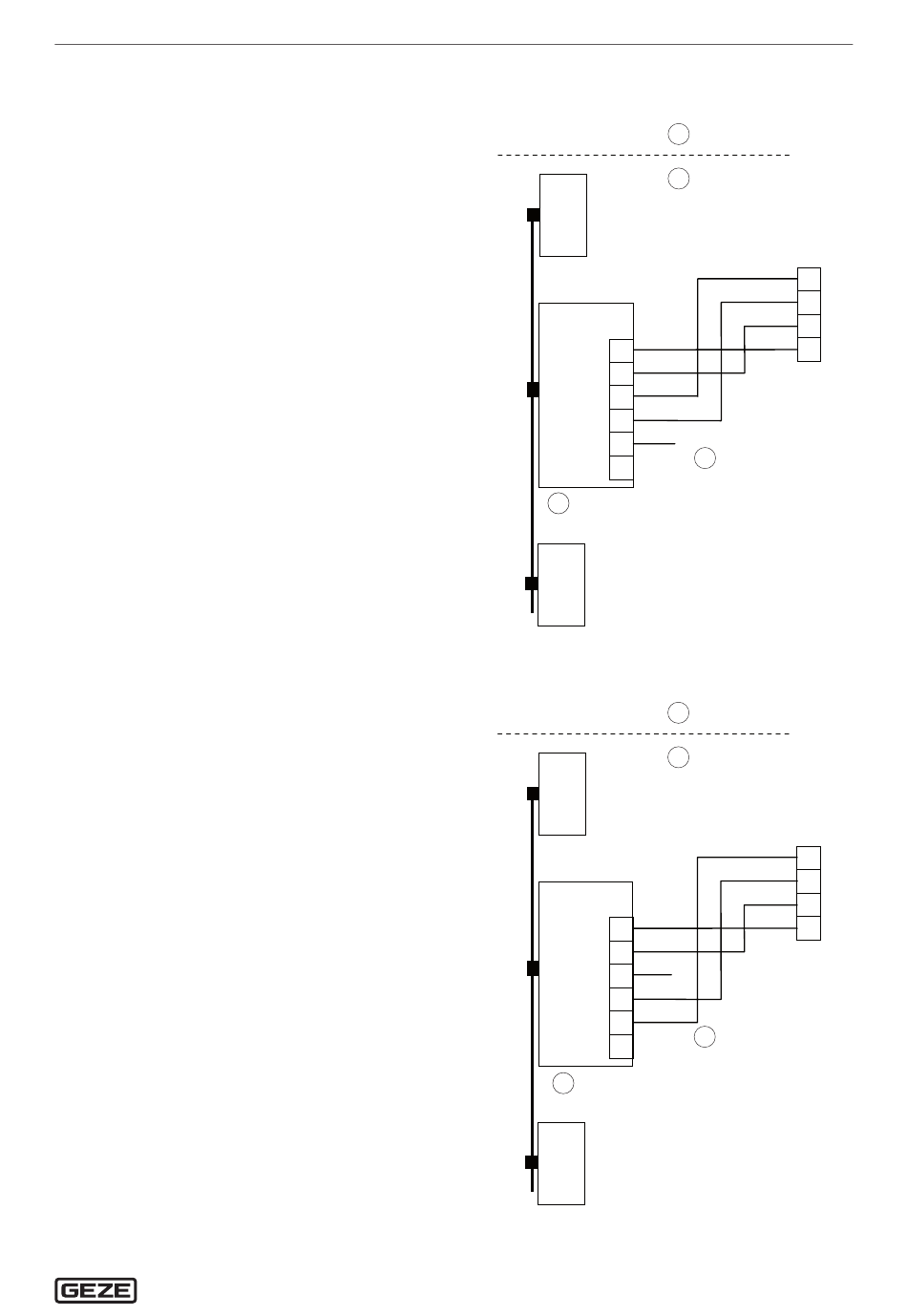

1 Côté opposé aux paumelles
2 Côté paumelles
3 Passe-câbles
4 Module d'interface GC 338
5. 1 .3 Surveiller la fermeture
Régler les paramètres de type de contact :
X
à DPS : Régler
(réglage d'usine).
à ST220 : Régler « Signaux d'entrée », « SI1 – borne
SIS », « Type de contact SI1 » sur « contact
d'ouverture » (réglage d'usine).
à S1, S1 : Régler le paramètre 7 sur 02 « contact
d'ouverture ».
Régler les paramètres de fonction :
X
à DPS : Régler
à ST220 : Régler « Signaux d'entrée », « SI1 – borne
SIS », « Fonction SI1 » sur la fonction désirée.
à S1, S1 : Mettre le paramètre 8 sur la fonction désirée.
1 Côté paumelles
2 Côté opposé aux paumelles
3 Passe-câbles
4 Module d'interface GC 338
sur (« contact d'ouverture »)
s3 0 2
sur (SIO arrêt) ou sur
f3 0 5
sur (« contact d'ouverture »)
s1 0 2
sur la fonction souhaitée.
f1
Sensor de sécurité de fermeture et d'ouverture
E
(SIO
0 6
100mA
SIGNAL
24V
SIO
GND
SIS
4
S
E
100mA
SIGNAL
24V
SIO
GND
SIS
4
S
1
2
GY
1
BN
2
BK
3
BU
4
WH
5
3
1
2
GY
1
BN
2
BK
3
BU
4
WH
5
3
SIO
13
SIO
1
GND
2
24V
10
TST
SIS
11
SIS
1
GND
2
24V
10
TST
11
