Entrées paramétrables
11. 1 0 Surveillance de la position de fermeture, masquage de la position de fermeture
SIS, Push And Go
Pour une surveillance de la position de fermeture, pour le masquage du détecteur de sécurité de fermeture (SIS),
pour la fonction Push And Go ainsi que pour la fonction de retard d'ouverture, on doit utiliser un fin de course de
position de fermeture. Le fin de course de position de fermeture peut être un commutateur à cames supplémen-
taire, qui est monté dans l'entraînement ou un commutateur à lames monté sur la porte.
à Informations et réglages de la fonction Push and Go, voir chapitre 10, « Push And Go ».
à Pour un vantail de porte fermé, le contact est fermé, il y a 24 V à l'entrée.
à Commutateur à came supplémentaire, réf. n° 71154
Régler les paramètres (surveillance de la position de fermeture ou masquage de la position de fermeture SIS)
à Pour les entraînements à 1 vantail :
à DPS : Régler
à ST220 : Régler « Signaux », « Signaux d'entrée », « PE1 » ou « PE2 » sur « Position de fermeture GF NO ».
à S1, S2 : Régler le paramètre 17 ou 18 sur la valeur 06 (position de fermeture GF NO).
à Pour les entraînements à 2 vantaux :
à Raccorder l'interrupteur de fin de course pour position de fermeture GF sur PE1 ou PE2 de la commande du
vantail de service.
à Raccorder l'interrupteur de fin de course pour position de fermeture SF sur PE1 ou PE2 de la commande du
vantail semi-fixe.
Réglage des paramètres sur la commande GF et la commande SF
à DPS : Régler
à ST220 : Régler « Signaux », « Signaux d'entrée », « PE1 » ou « PE2 » sur « Position de fermeture GF NO ».
à S1, S2 : Régler le paramètre 17 ou 18 sur la valeur 06 (position de fermeture GF NO).
26
ou sur (position de fermeture GF NO).
e1 e2 0 6
ou sur (position de fermeture GF NO).
e1 e2 0 6

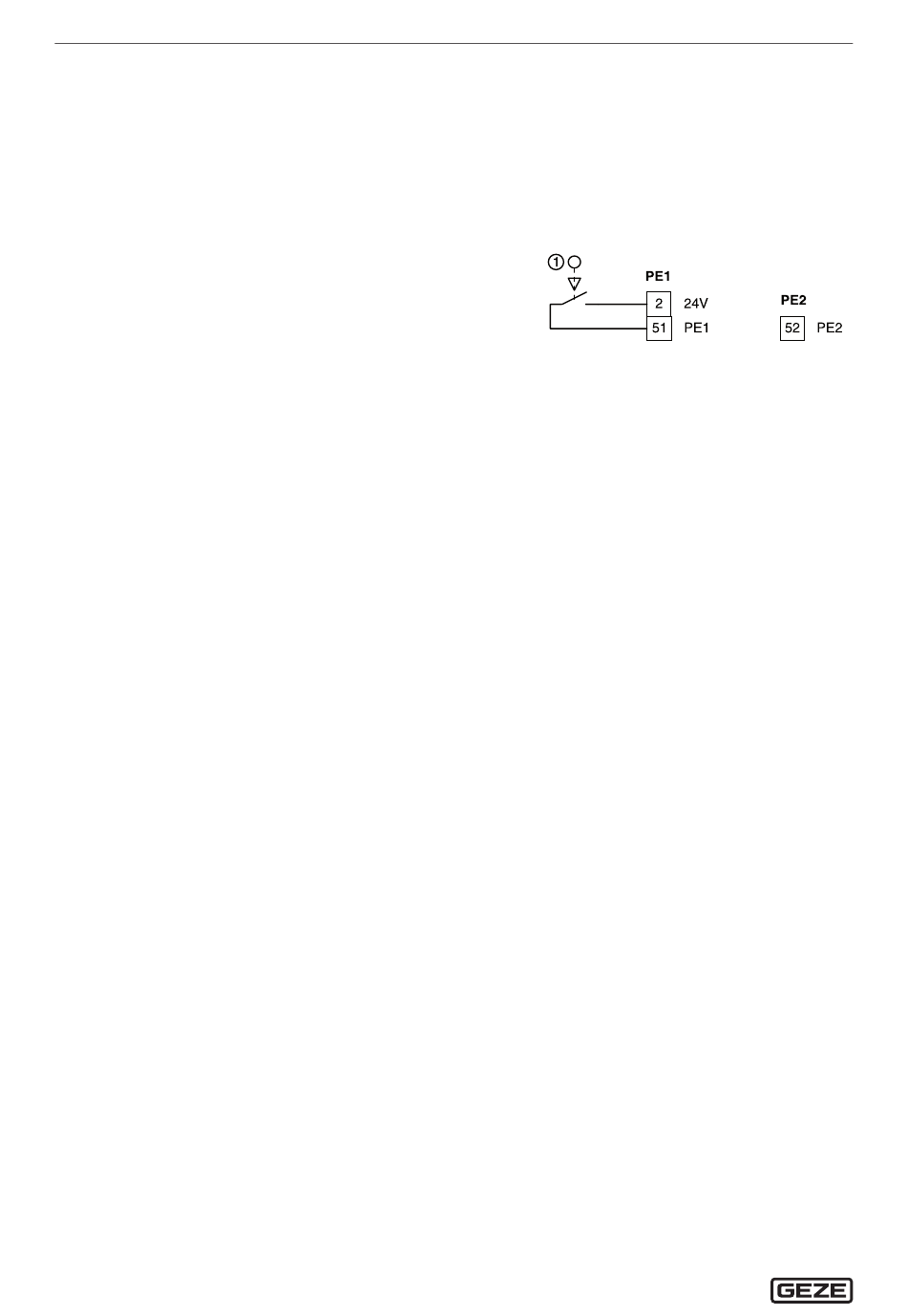

1 Commutateur à cames supplémentaire de
position de fermeture
TSA 160 NT
ou
