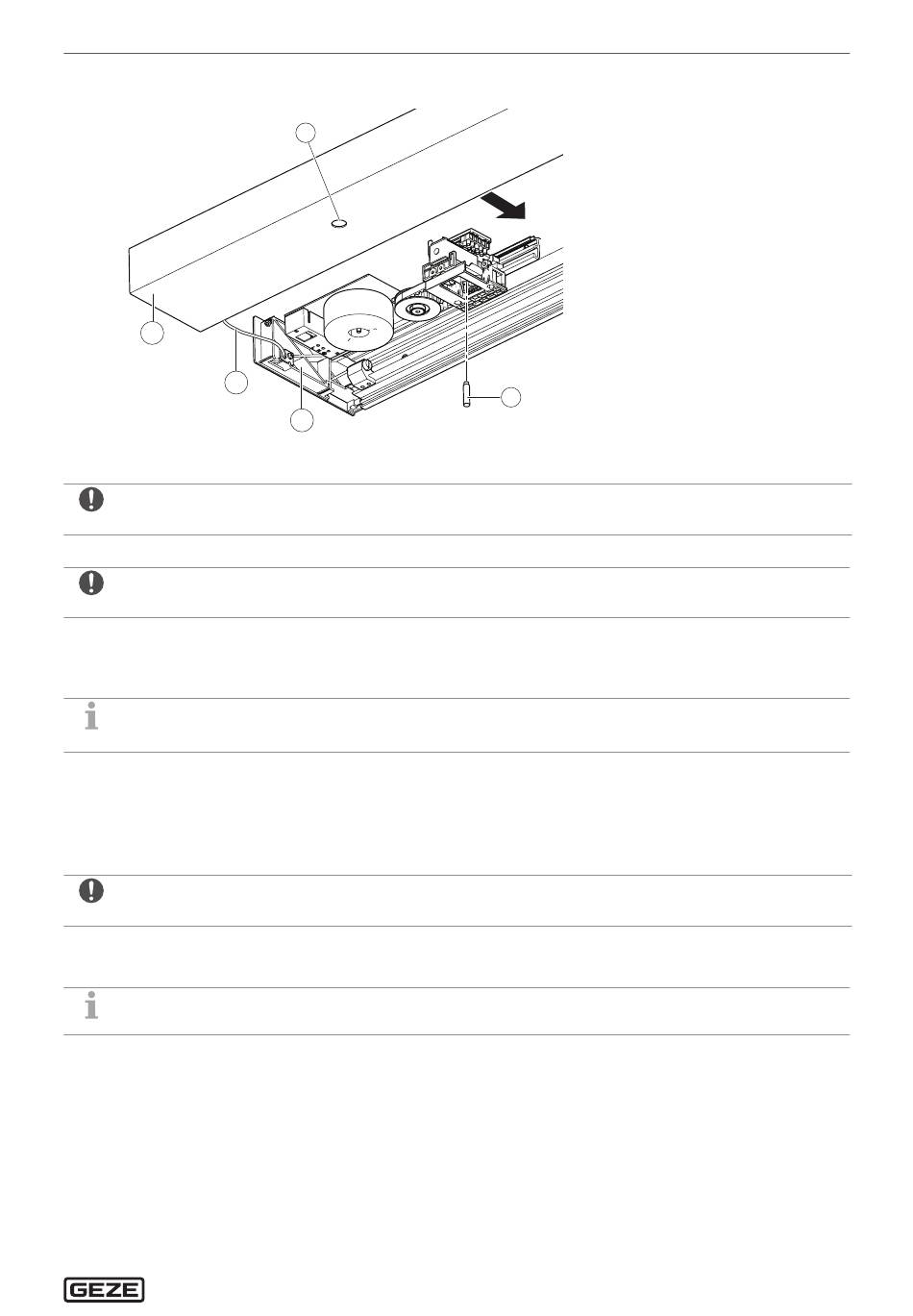

6.2.6 Relever le capot
1
2
Déplacer le capot (1) sur les plaques latérales (3) jusqu'à ce qu'il s'enclenche et vérifier qu'il tient bien en place
X
au niveau des supports de modules et du passe-câbles.
Vérifier le bon positionnement du cordon de sécurité de capot (2) et du câble de terre.
X
Il ne doit pas y avoir de contact avec des pièces mobiles.
Serrer la tringle (4) dans le verrouillage à courroie crantée (option).
X
Après montage, la tringle (4) doit être placée de telle façon au-dessus du perçage du capot que le verrouillage
se laisse verrouiller et déverrouiller.
Si nécessaire, agrandir le trou (5) dans le capot.
X
6.3
Monter les dispositifs de sécurité
Vous trouverez des informations sur le raccordement et le paramétrage des sensors de sécurité ainsi que
des entrées et sorties et sur la mise en service dans le plan de raccordement.
Monter les équipements de sécurité et de commande.
X
Poser les câbles correctement dans les conduits de câbles.
X
Installation électrique, voir plan de raccordement.
6.4
Monter les éléments de commande/commutateurs/boutons-poussoirs
Installation électrique, voir plan de raccordement.
Monter les éléments de commande de façon à ce que des utilisateurs ne puissent pas se tenir dans les zones
X
de danger.
6.5
Mise en service de l'installation de la porte
Vous trouverez des informations sur le raccordement et le paramétrage des sensors de sécurité ainsi que
des entrées et sorties et sur la mise en service dans le plan de raccordement.
6.5. 1
Créer le carnet de contrôle
Effectuer une analyse de sécurité.
X
Marquer les options montées dans l'analyse de sécurité pour l'exploitant.
X
5
3
Test de production et mise en service
4
27
