Gamme de produits Slimdrive SL NT
5.6 Monter les composants de l'entraînement

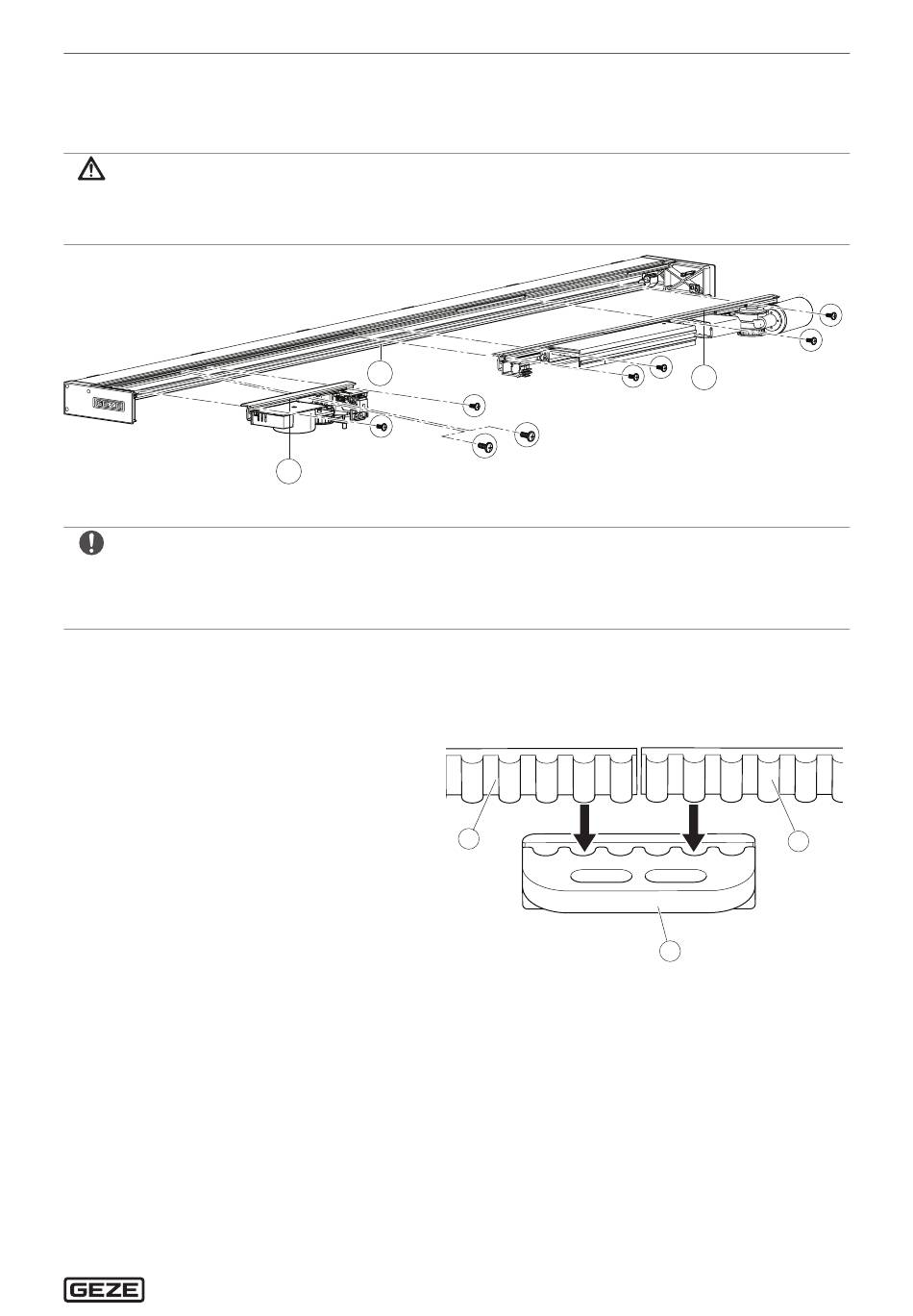

5.6. 1 Monter les supports de modules à gauche et à droite
AVERTISSEMENT !
Les composants non fixés peuvent tomber s'ils sont sollicités.
Lors du montage des supports de modules, veillez à ce que ceux-ci soient accrochés sur toute leur longueur
X
dans le rail de roulement.
Positionner les supports de modules à droite (3) de façon à ce que l'entraînement ne rentre pas en collision
X
avec le motoréducteur.
Positionner les supports de modules à gauche (2) de façon à ce que l'entraînement ne rentre pas en collision
X
avec le verrouillage ou la poulie de renvoi.
Positions voir schéma de motorisation.
Visser les supports de modules pré-assemblés à gauche (1) et à droite (3) respectivement avec 4 vis sur le rail
X
(2) (couple 3,5 Nm).
5.6.2 Monter la courroie crantée
Insérer la courroie crantée sur le rouleau
X
moteur et la poulie de renvoi, raccourcir
si nécessaire.
Insérer les extrémités de la courroie crantée
X
(1) dans le verrouillage à courroie crantée (2)
(3 crans par côté).
1
2
1
Montage
3
1
2
