Gamme de produits Slimdrive SL NT
5.5

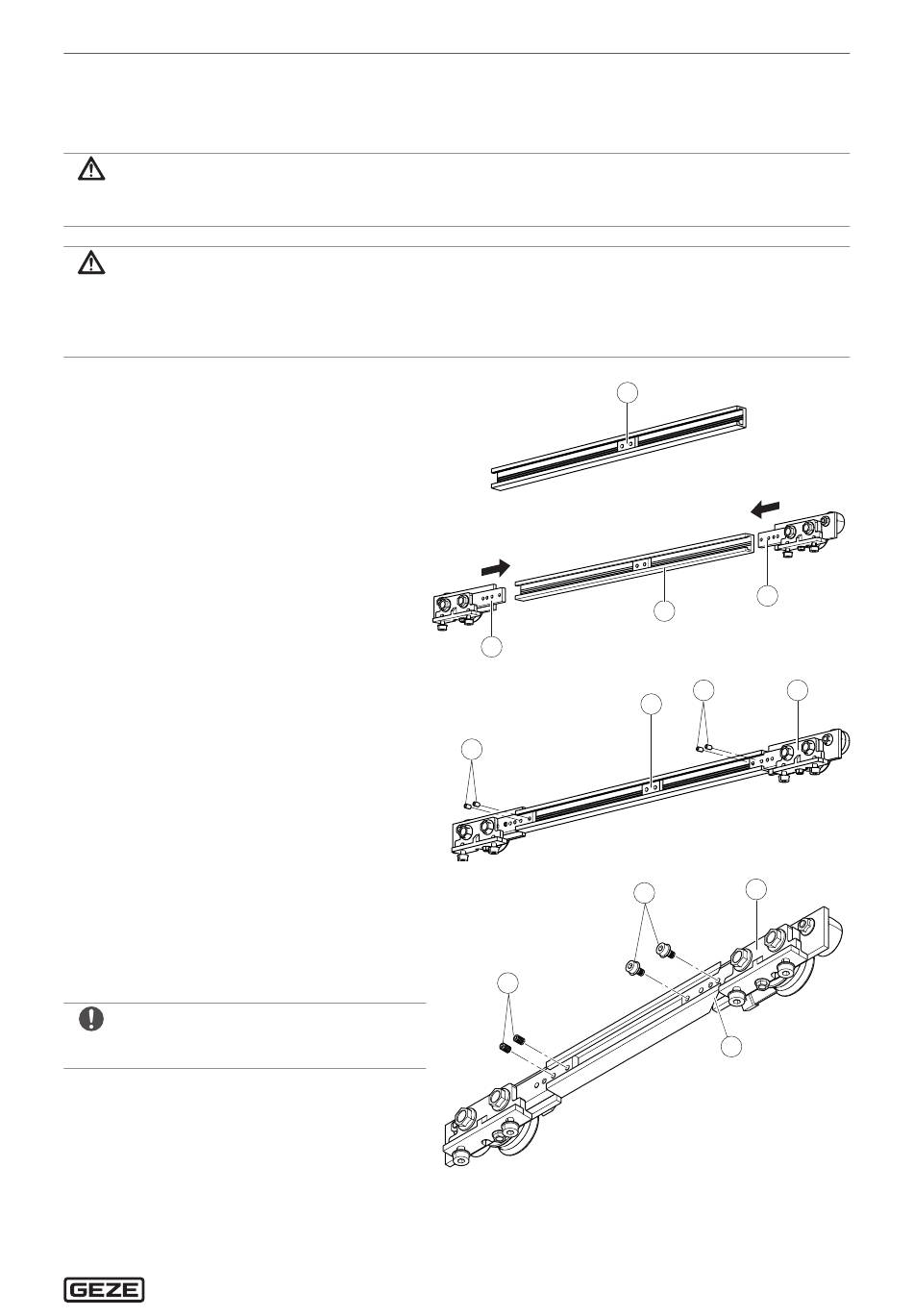

Monter le vantail mobile
5.5. 1
Monter le bras de raccordement
AVERTISSEMENT !
Risque de blessure par bris de verre !
Montez toujours les vantaux mobiles à deux.
X
AVERTISSEMENT !
Risque d'écrasement !
Les vantaux mobiles ne sont pas encore fixés et peuvent coulisser facilement.
Assurez-vous que les vantaux mobiles ne peuvent pas être déplacés par inadvertance ou par des personnes
X
non autorisées.
1 vantail
Insérer la plaque de serrage (1) dans le bras
X
de raccordement (uniquement pour les
portes à 1 vantail).
Glisser les chariots (2, 4) dans le bras de rac-
X
cordement (3).
Sécuriser les deux chariots (2,4) à l'aide
X
de 2 tiges filetées (5) chacun (couple 3 Nm).
2 vantaux
Sécuriser le chariot (du côté du bord de fer-
X
meture secondaire) avec des tiges filetées (5)
(couple 3 Nm).
Fixer le deuxième chariot (du côté du bord de
X
fermeture principal) avec les deux vis pour
l'entraîneur (couple 5 Nm).
L'inclinaison (7) du bras de raccordement
X
doit être orientée vers le bord de fermeture
principal.
1
4
5
5
Montage
2
3
5
2
1
2
6
7
11
