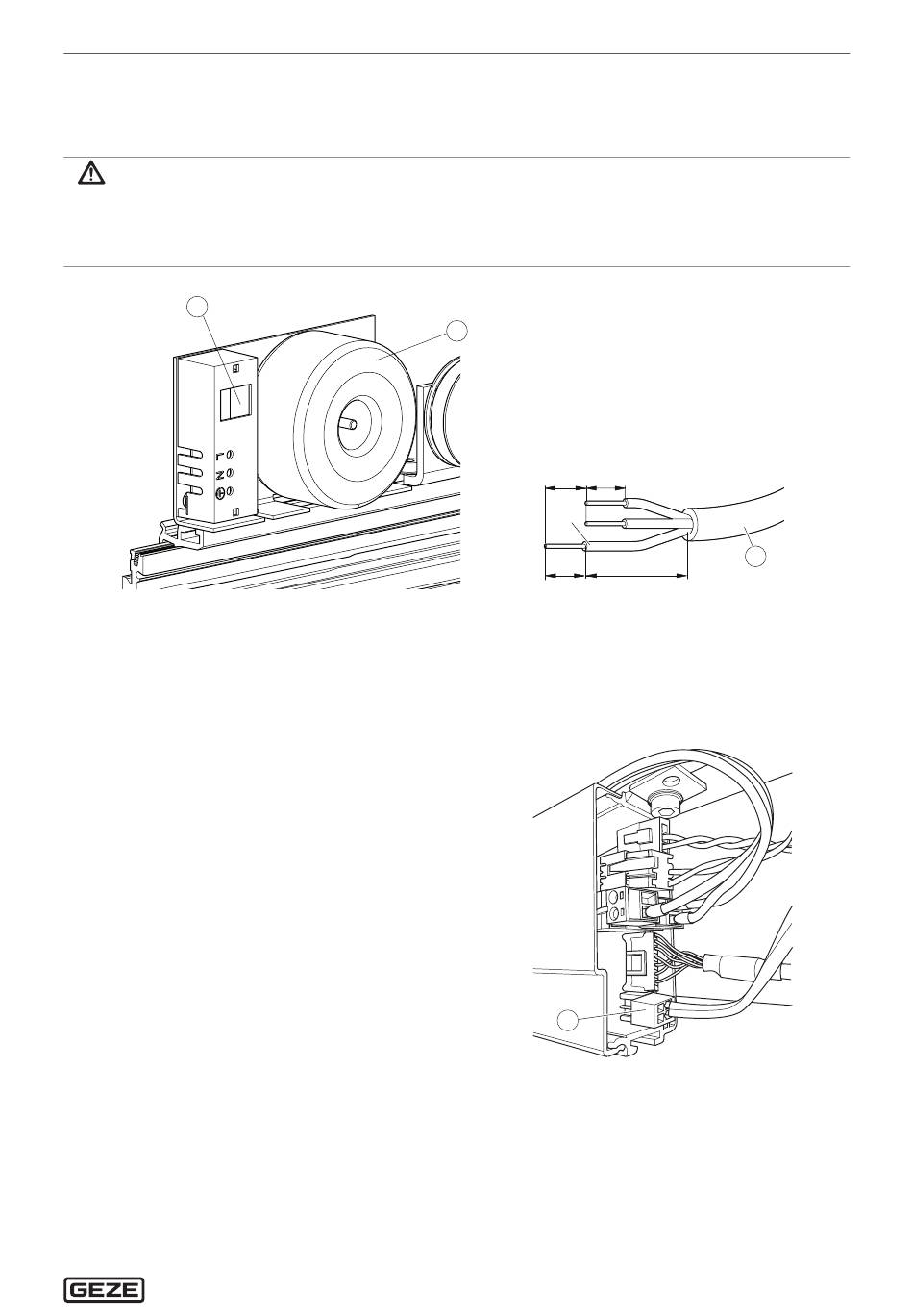

Test de production et mise en service
6. 1
Raccorder l'entraînement
AVERTISSEMENT !
Danger de mort par électrocution !
Faire raccorder et débrancher l'installation électrique (230 V) uniquement par un électricien qualifié ou un
X
électricien qualifié pour les activités définies.
Effectuer le branchement au secteur et le contrôle du conducteur de protection selon VDE 0100 partie 600.
X
Dénuder le câble d'alimentation (4) de max. 40 mm.
X
2
Dénuder le câble d'alimentation (4).
X
à Longueur de dénudage 40 mm
à Longueur de dénudage 9 mm
à Préréglage Conducteur PE = 10 mm
Raccorder la motorisation au réseau 230 V.
X
Activer l'interrupteur principal (2) sur le transformateur (3).
X
Insérer le connecteur de l'accumulateur (1) dans la
X
commande.
Effectuer un test de production tel que décrit dans le plan de raccordement « Portes coulissantes automa-
X
tiques DCU1-NT/DCU1-2M-NT ».
Test de production et mise en service
3
10 mm
9 mm
PE
9 mm
max. 30 mm
1
4
23
