TSA 160NT – 162
9

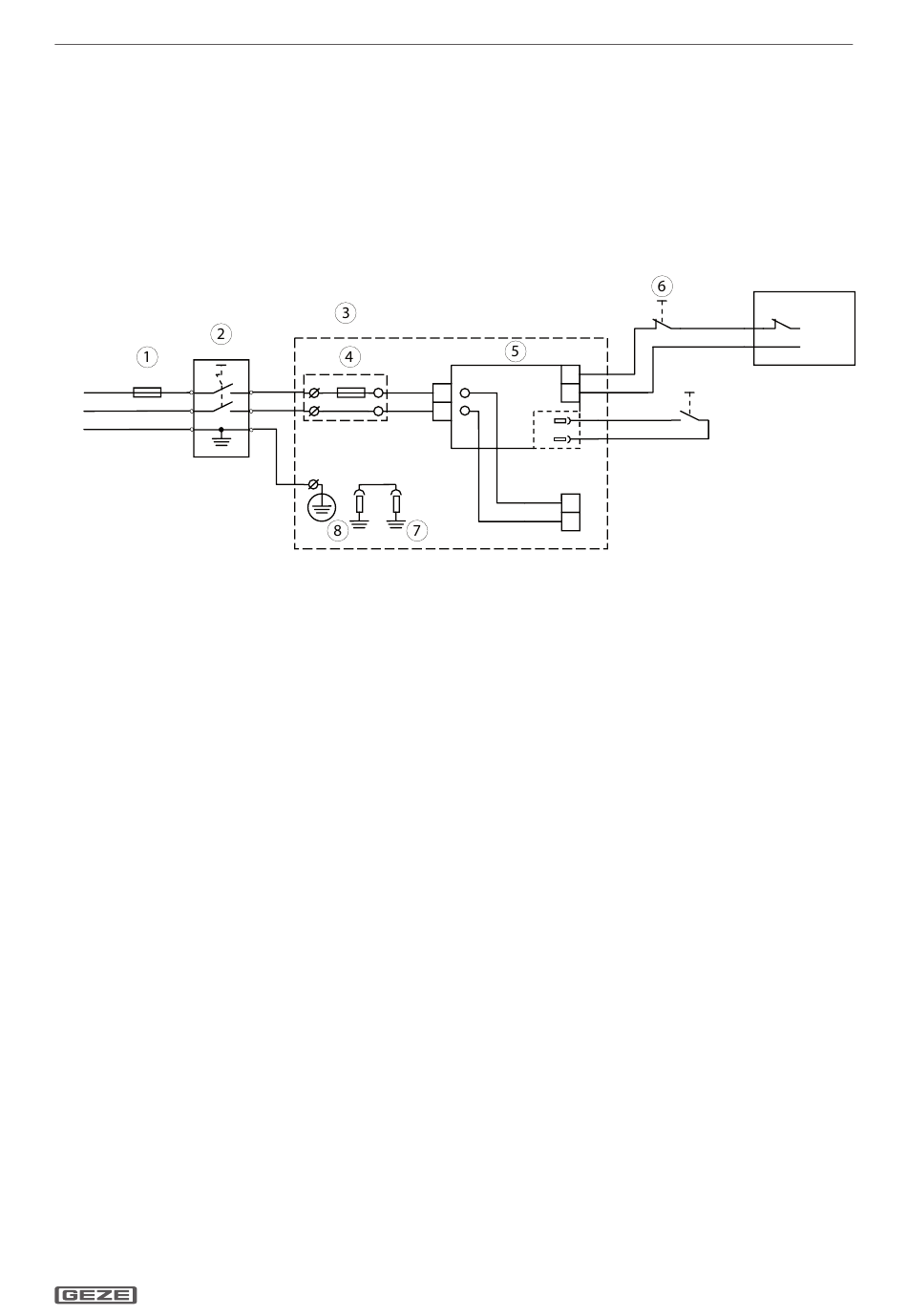

Centrale de commande de désenfumage TSA160NT - TSA162 ZR
Accessoire TSA160 ZR, n° de suite 26928
à
à
Le mécanisme d'entraînement ne dispose d'aucune autorisation dans le domaine de la domaine de la protec-
tion incendie.
Tenir compte des instructions de montage et du mode d'emploi de la centrale de commande de désenfu-
X
mage.
En cas d'alarme incendie ou de panne de courant, l'ouvre-porte et le moteur sont séparés de la commande.
à
TSA160NT-TSA162 ZR ferme par la force du ressort. Pour les portes à 2 battants, les deux battants se ferment.
Après l'enclenchement du réseau, le bouton-poussoir de réinitialisation doit être actionné.
X
La carte de désactivation du réseau sollicite la centrale de commande de désenfumage avec env. 25 mA.
à
230V
50Hz
10A
BK
1
L
3
BU
N
PE
GN/YE
PE
1
Protection du réseau côté bâtiment
2
Interrupteur principal côté bâtiment
3
Mécanisme de battant fixe TSA162 ZR
4
Bornier de fusible
L T4A
BK
2
BN
4
BU
N
BU
GN/YE
Centrale de commande de désenfumage TSA160NT - TSA162 ZR
+
1
2
-
2
1
1
2
TSA162
NTZ1
BN
2
BU
1
5
Carte de désactivation du réseau ZR
6
Bouton-poussoir d'interruption FERMER PORTE
7
Capot de l'entraînement
8
Plaque de base
RSZ
ALARM
24V
GND
RESET
7
