6.4 Cartes d'extension
6.4.2
Démontage et montage de cartes d'extension
Condition requise
● L'appareil est ouvert.

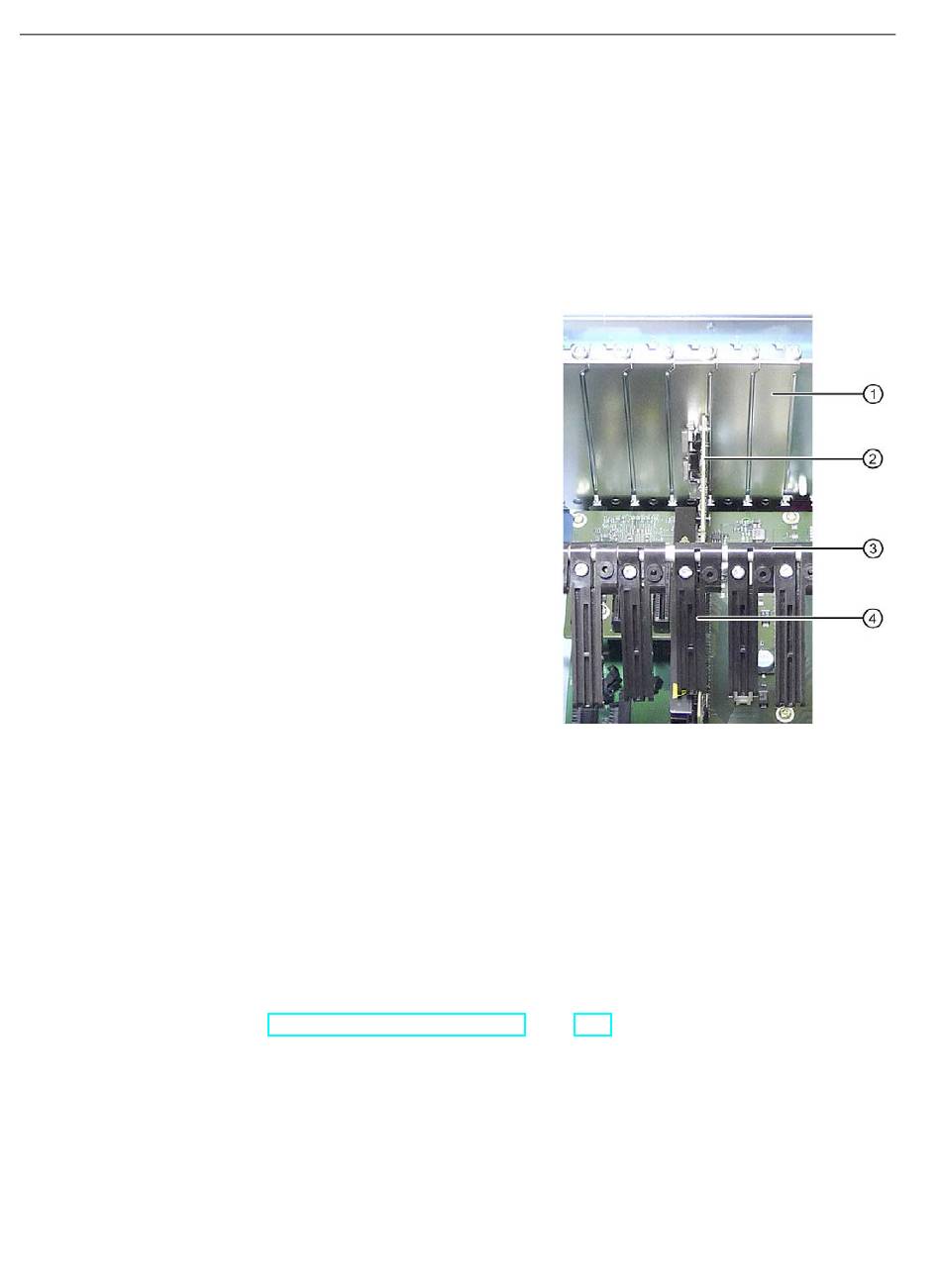

Marche à suivre
1. Retirez la barre des fixe-carte
2. Dévissez la plaque support
ment d'enfichage prévu.
3. Enfichez la carte d'extension
placement prévu.
4. Revissez la plaque support
d'extension.
5. Remettez la barre des fixe-carte
*.
6. Détachez le fixe-carte libre
sur la carte d'extension.
7. Vissez le fixe-carte.
Pour les cartes d'extension courtes, vous
pouvez dévisser la vis de serrage du fixe-
carte et la visser dans le trou opposé.
8. Fermez l'appareil.
* Vous trouverez dans les accessoires des fixe-carte plus longs pour fixer les cartes
d'extension de faible hauteur. Remplacez le fixe-carte à la position requise sur la barre des
fixe-carte.
Interfaces PCIe
Les types d'interfaces PCIe suivants sont disponibles :
● PCIe-Gen 2 : les cartes d'extension de type PCIe Gen 1 et Gen 2 sont prises en charge.
● PCIe-Gen 3 : les cartes d'extension de type PCIe Gen 1, Gen 2, Gen 3 et PEG sont
prises en charge.
Vous trouverez des informations sur l'affectation des emplacements PCI/PCIe au
paragraphe "Carte bus - Structure et fonction (Page 215)".
