Montage et raccordement de l'appareil
3.2 Monter l'appareil
Types de montage possibles
L'appareil peut être monté de plusieurs manières.
● Montage sur des équerres d'armoires
● Montage sur un socle d'appareil
● Montage en tour : un Tower Kit peut être commandé séparément pour un montage en
tour (non disponible dans tous les pays).
● Montage avec glissières télescopiques
Grâce aux glissières télescopiques, l'appareil peut être retiré complètement de l'armoire
ou de la baie.
Pour plus d'informations sur les glissières télescopiques, référez-vous aux paragraphes
Caractéristiques techniques des glissières télescopiques (Page 188) et Schéma coté en
vue de l'utilisation de glissières télescopiques (Page 175).
Remarque
Pour une utilisation verticale, montez l'appareil sur un support métallique horizontal et
fixez-le de façon à l'empêcher de basculer. Pour cela, les tablettes d'appareilllage de la
société Rittal suivantes sont à votre disposition :
Rittal Type TE 7000.620, Rittal Type VR 5501.655, Rittal Type DK 5501.655. Consultez
également les remarques sur les fournisseurs d'armoires.
50
IMPORTANT

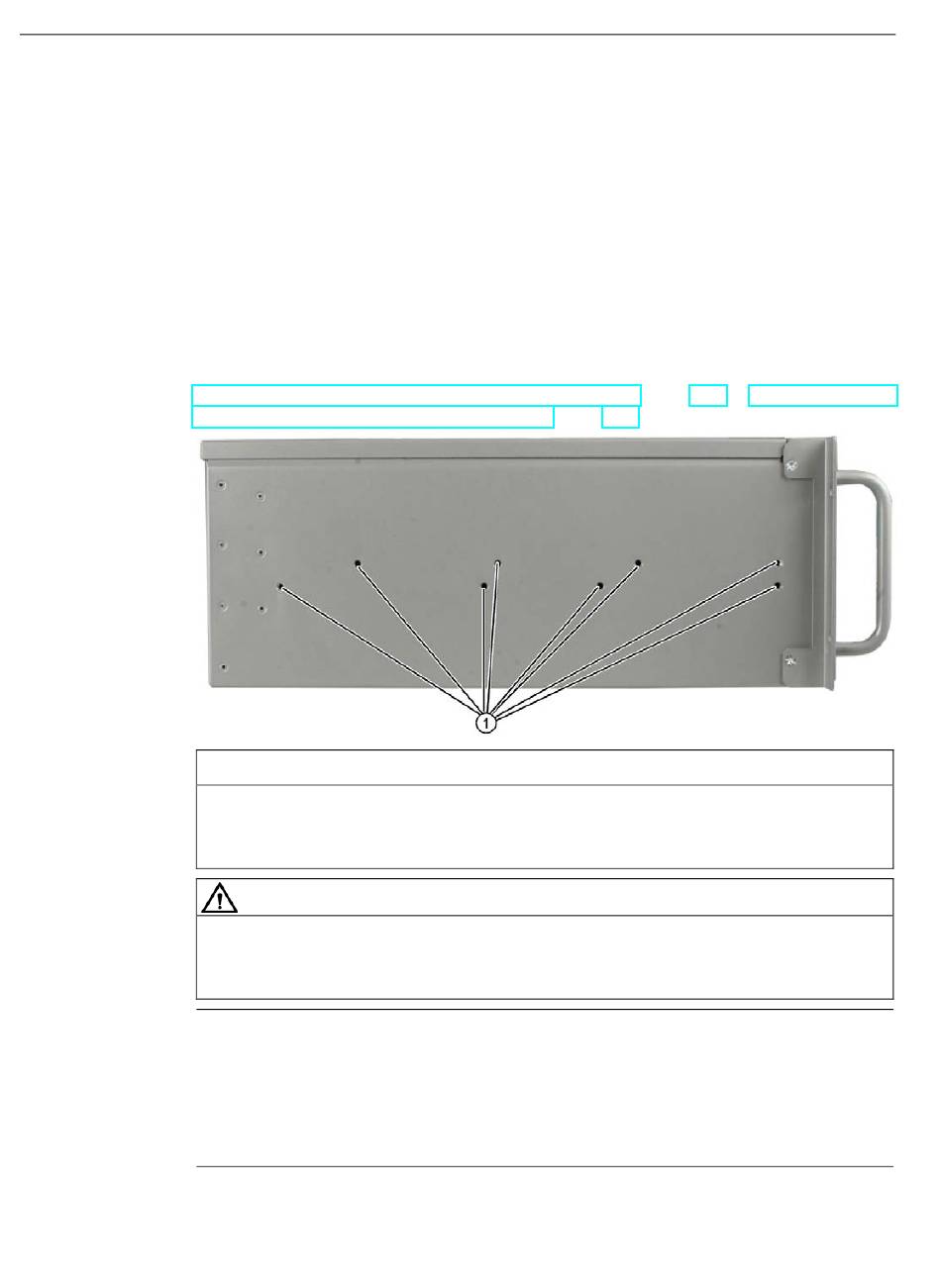

Glissières télescopiques
Les vis de fixation des rails télescopiques ne doivent pas pénétrer l'appareil de plus de 5
mm.
PRUDENCE
Risque de blessures corporelles
Un montage uniquement sur les fixations de 19" à l'avant de l'appareil n'est pas
autorisé.
Instructions de service, 03/2018, A5E32997459-AC
SIMATIC IPC847D
