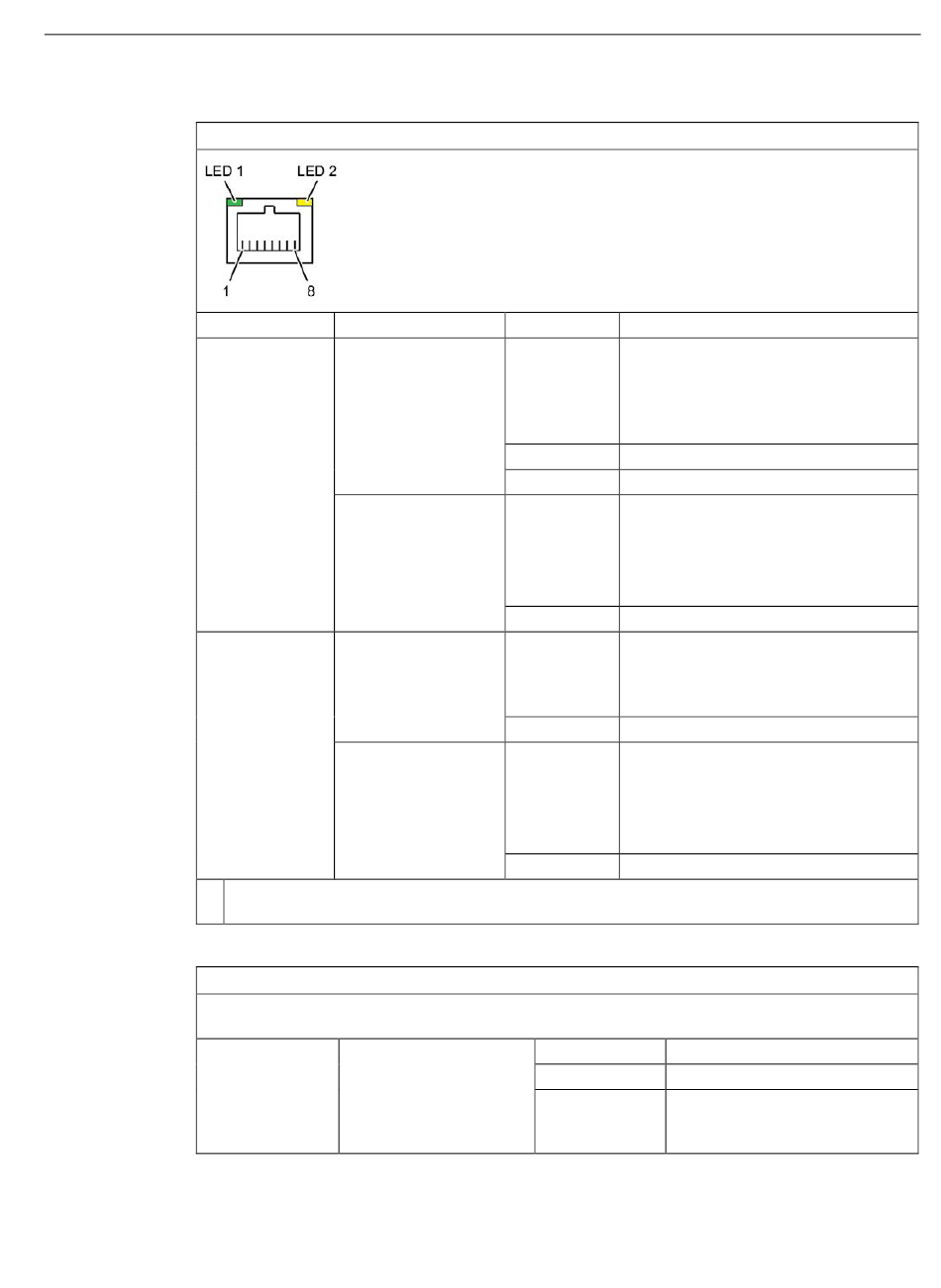

Indicateurs de fonctionnement sur la face arrière
Indicateur
Ethernet LAN 1, 2
*
PROFINET LAN
X1, P1, P2, P3 *
*
DEL de fonctionnement virtuelles
Les deux DEL CP 1616 "virtuelles" sont uniquement visibles dans le logiciel SIMATIC et peuvent être
interrogées via SNMP.
PROFINET
SIMATIC IPC847D
Instructions de service, 03/2018, A5E32997459-AC
Signification
DEL verte
Visualisation d'état du
Link
DEL jaune
Visualisation d'état de
l'activité
DEL verte
Visualisation d'état du
Link de la voie
CP 1616
DEL jaune
Visualisation d'état
d'activité de la voie
CP 1616
Les interfaces LAN et PROFINET sont numérotées sur le boîtier en vue d'une description uni-
voque. La numérotation du système d'exploitation peut en diverger.
DEL virtuelles
DEL Description
Eteinte
Aucun câble branché
•
Câble non actif
•
Interface désactivée, câble 10 Mbit
•
actif
Verte Câble 100 Mbit actif
Orange Câble 1000 Mbit actif
Eteinte
Aucun câble branché
•
Câble non actif
•
Interface désactivée
•
Aucune activité
•
Jaune Transfert données actif
Eteinte
Aucun câble branché
•
Câble non actif
•
Interface désactivée
•
Verte Câble actif branché
Eteinte
Aucun câble branché
•
Câble non actif
•
Interface désactivée
•
Aucune activité
•
Jaune Transfert données actif
RUN Le CP est actif.
STOP Le CP est à l'état STOP
Clignotante Les états "Clignotement lent" et
"Clignotement rapide" n'existent
pas.
Vue d'ensemble
1.2 Structure de l'appareil
