Caractéristiques techniques
8.5 Description du matériel

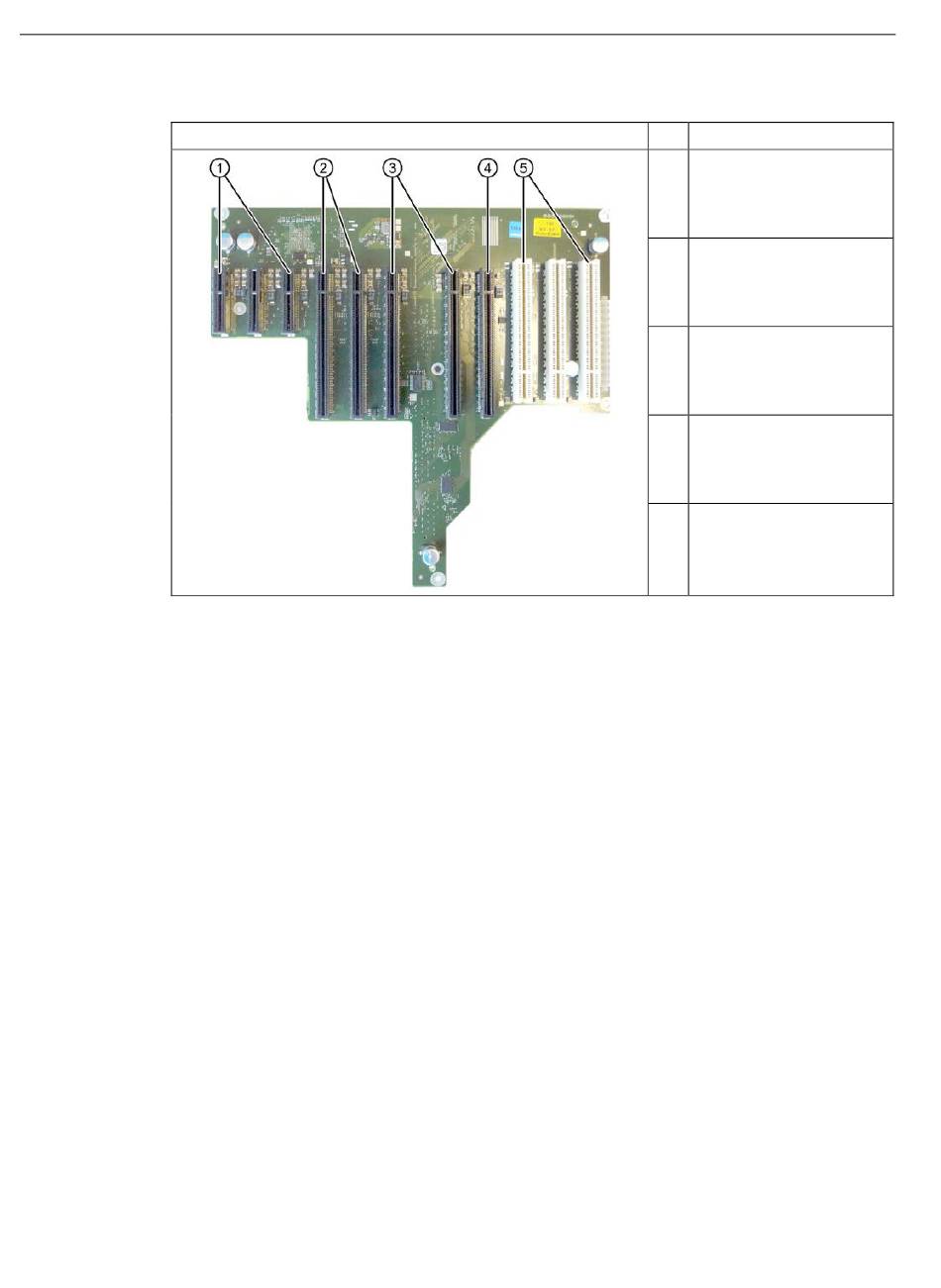

Variante 2 : 11 emplacements
Vous pouvez monter des cartes d'extension conformes à la spécification PCI (rév. 2.3) ou à
la spécification PCIe 2. Tous les slots PCI peuvent avoir la fonction de maître. Les cartes
d'extension sont alimentées directement par l'alimentation via la liaison de la carte bus.
216
①
3 × ports PCIe x4
Emplacements 1, 2, 3
Brochage : PCIe x4 Gen2
Chemins actifs : 4
②
2 × ports PCIe x16
Emplacements 4, 5
Brochage : PCIe x4 Gen2
Chemins actifs : 4
③
2 × ports PCIe x16
Emplacements 6, 7
Brochage : PCIe x4 Gen3
Chemins actifs : 4
④
1 × port PCIe x16
Emplacement 8
Brochage : PCIe x8 Gen3
Chemins actifs : 8
⑤
3 × ports PCI
Emplacements 9, 10, 11
Bus PCI primaire
